Espressif Udviklingsboard ESP32-DevKitC-VE

ESP32-DevKitC V4 er et lille ESP32-baseret udviklingsboard for Espressif. De fleste i/O-ben er på begge sider brudt ud til stiftlisterne for at muliggøre en nem forbindelse. Udviklere kan enten tilslutte perifere enheder med krydstråde eller montere ESP32-DevC V4 på et indstiksprint.

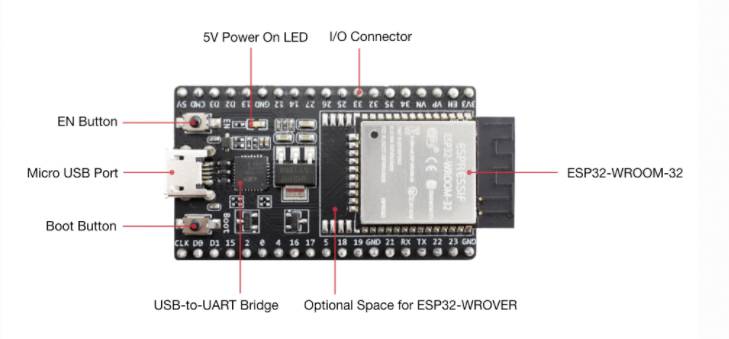

Overblik over de vigtigste komponenter, interfaces og betjeningselementer på ESP32-DevC V4-boards:
ESP32-WROOM-32: Et modul med ESP32
EN: Reset-knap
Båd: Download-knap. Hold båden nede og tryk derefter en for at downloade download-tilstanden via den serielle tilslutning.
USB-til-UART-Bridge: En enkelt USB-UART-Bridge-chip giver overførselshastigheder på op til 3 Mbit/s.
Mikro-USB-tilslutning: USB-interface. Strømforsyning til boardet og kommunikationsgrænsefladen mellem en computer og ESP32-modulet.
5 V drifts-LED: Lyser, når USB eller en ekstern 5V-strømforsyning er tilsluttet til boardet. Yderligere oplysninger findes i kredsløbsdiagrammerne i de tilhørende dokumenter .

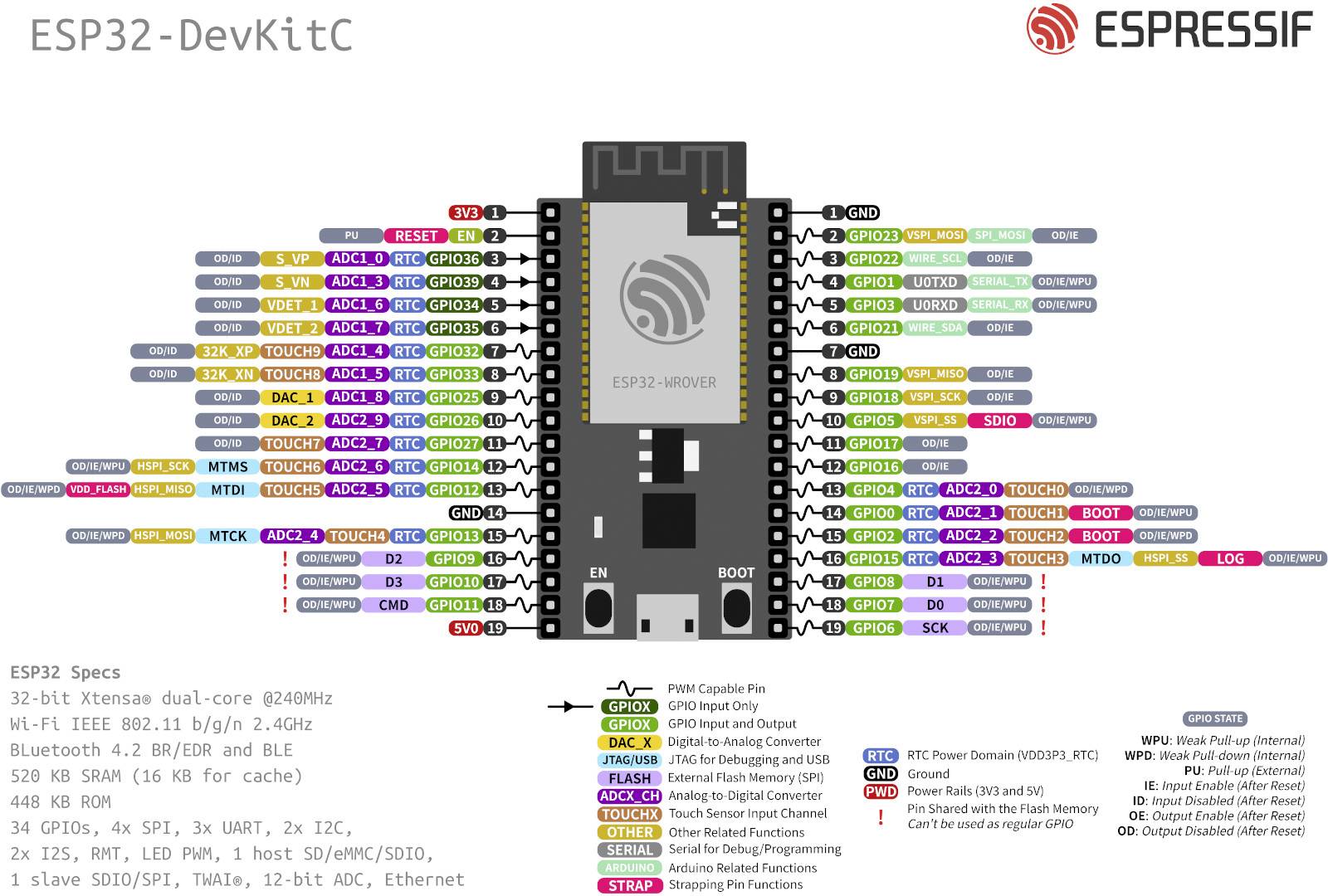

I/O: De fleste ben i ESP-modulet er udbrækket ud til stiftlisterne på printpladen. Du kan programmere ESP32 således, at flere funktioner som PWM, ADC, DAC, I2C, I2S, SPI og så videre.

Strømvalgmuligheder
Der er tre muligheder for at forsyne dette board med strøm, som gensidigt udelukker hinanden:
- Micro-USB-tilslutning, standard-strømforsyning
- 5V/GND-Header-Pins
- 3V3/GND-header-ben
