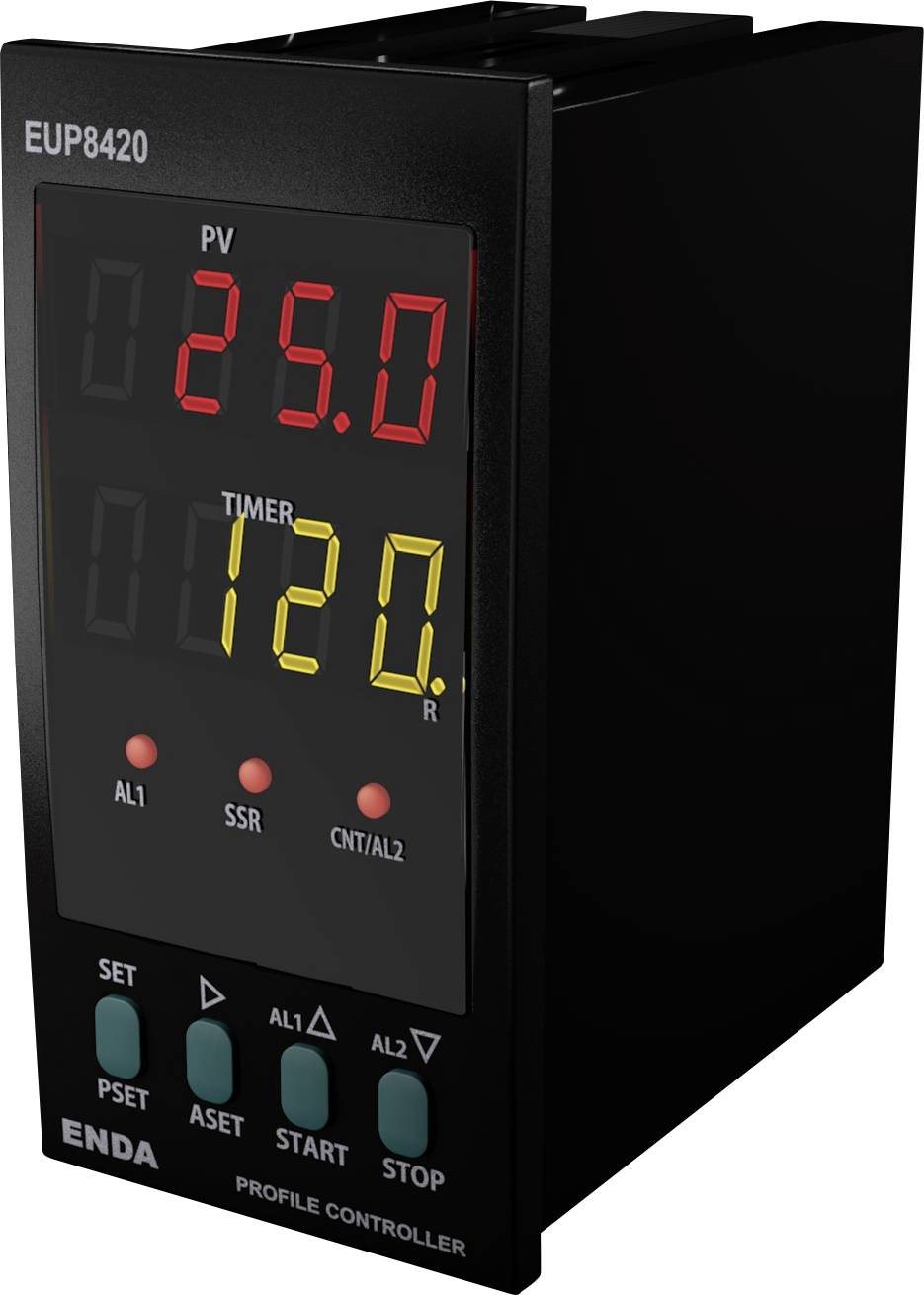

Enda PID Universalregulator Pt100, J, K, L, S, R, T -200 til 1700 °C (L x B x H) 87 x 48 x 96 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Universalregulator
Temperaturregulator-type
PID
Driftsspænding
230 V/AC
Maks. måletemperatur
1700 °C
Antal relæudgange
2
Datablad (PDF)
Højdepunkter og detaljer
Temperaturregulator
- Mulighed for indtastning af en valgbar dobbelt værdi
- Valgbar sensortype Pt-100, J, K, L, T, S, R
- Justerbar indgang: 20 mA, 4–20 mA, 10 V, 2–10 V, 25 mV og 50 mV
- Mulighed for styring af profiler med op til 16 trin
- Programmering af AL1- og AL2-udgange ved hvert trin
- Mulighed for at fortsætte i tilfælde af strømsvigt, hvor du stoppede
- Automatisk beregning af PID-parametre (SELF TUNE)
- Digital indgang med tre forskellige funktioner, der kan tilknyttes
- F-funktionstast, der kan belægges med tre forskellige funktioner
- Soft-start-funktion
- Valgbar analog-, SSR- eller relæ-styreudgang
- Valgbar analog styringsudgang 20 mA og 4–20 mA
- C/A2-relæudgang, der kan anvendes som anden alarm- eller temperaturkontroludgang
- Relæudgang A1 kan anvendes som den første alarmudgang eller PID-køleudgang
- Valgfri Varme- /kølestyring
- Offset-egenskab for indtastning
- Mulighed for valg af relæpositioner i tilfælde af sondesvigt eller periodisk og automatisk periodisk drift
- Kommunikation med RS-485 Modbus-protokol
- CE-mærket i henhold til en-standarder
- OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Tekniske specifikationer
- Reguleringstype: Kan vælges mellem On-Off/P, PI, PD, PID
- Produkttype
Universalregulator
- Type
EUP8420-230
- Temperaturregulator-type
PID
- Driftsspænding
230 V/AC
- Måletemperatur
-200 til 1700 °C
- Maks. måletemperatur
1700 °C
- Min. måletemperatur
-200 °C
- Antal analoge udgange
1
- Antal relæudgange
2
- Antal transistorudgange
1
- Udgange
C/A2 relæ: 250VAC, 8A (ohmsk belastning), omstilling NO + NC
A1 relæ: 250VAC, 8A (ohmsk belastning), NO (kan vælges som alarm1 eller kølerfunktion)
Anl/SSR-udgang: 0-20mA,4-20mA (12-bit, 0.2% nøjagtighed) eller som SSR-udgang 24V/20mA
- Dim.
(L x B x H) 87 x 48 x 96 mm
- Producentfarve
Sort
- H
96 mm
- L
87 mm
- Bredde
48 mm
IP65 (fra fronten)
IP20 (bagside)
- Sensortype
Pt100
J
K
L
S
R
T
- Produc.-delnr.
EUP8420-230
- Variant
PID universalregulator, selvslukkende kabinetmateriale
- Indbygningsdybde
87 mm
- Monteringsmåde
Indbygning
- Digitale indgange
1
- Indbygningsmål
48 x 96 mm
- Sensortype
TERMOELEMENTER J, K, L, T, S, R og PT100
- Vægt
400 g
Dokumenter og downloads
Datablad
Datablad 3527757 Enda PID Universalregulator Pt100, J, K, L, S, R, T -200 til 1700 °C (L x B x H) 87 x 48 x 96 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3527757 Enda PID Universalregulator Pt100, J, K, L, S, R, T -200 til 1700 °C (L x B x H) 87 x 48 x 96 mm
Beskrivelse
Version
- Styringens type - enkeltpunktværdi- og alarmstyring
- Kontrolmetode on-off, P, PI, PD, PID
- A/D-omformer - 14 bit
- Aftastningstid – 100 ms
- Proportionalbånd - kan indstilles mellem 0,0 % og 100,0 %. Hvis Pb=0,0 %, vælges til-fra-styringen.
- Kontrolperiode - kan indstilles fra 1 til 125 sekunder
- Hysterese - kan indstilles fra 1 til 50 °C/F.
