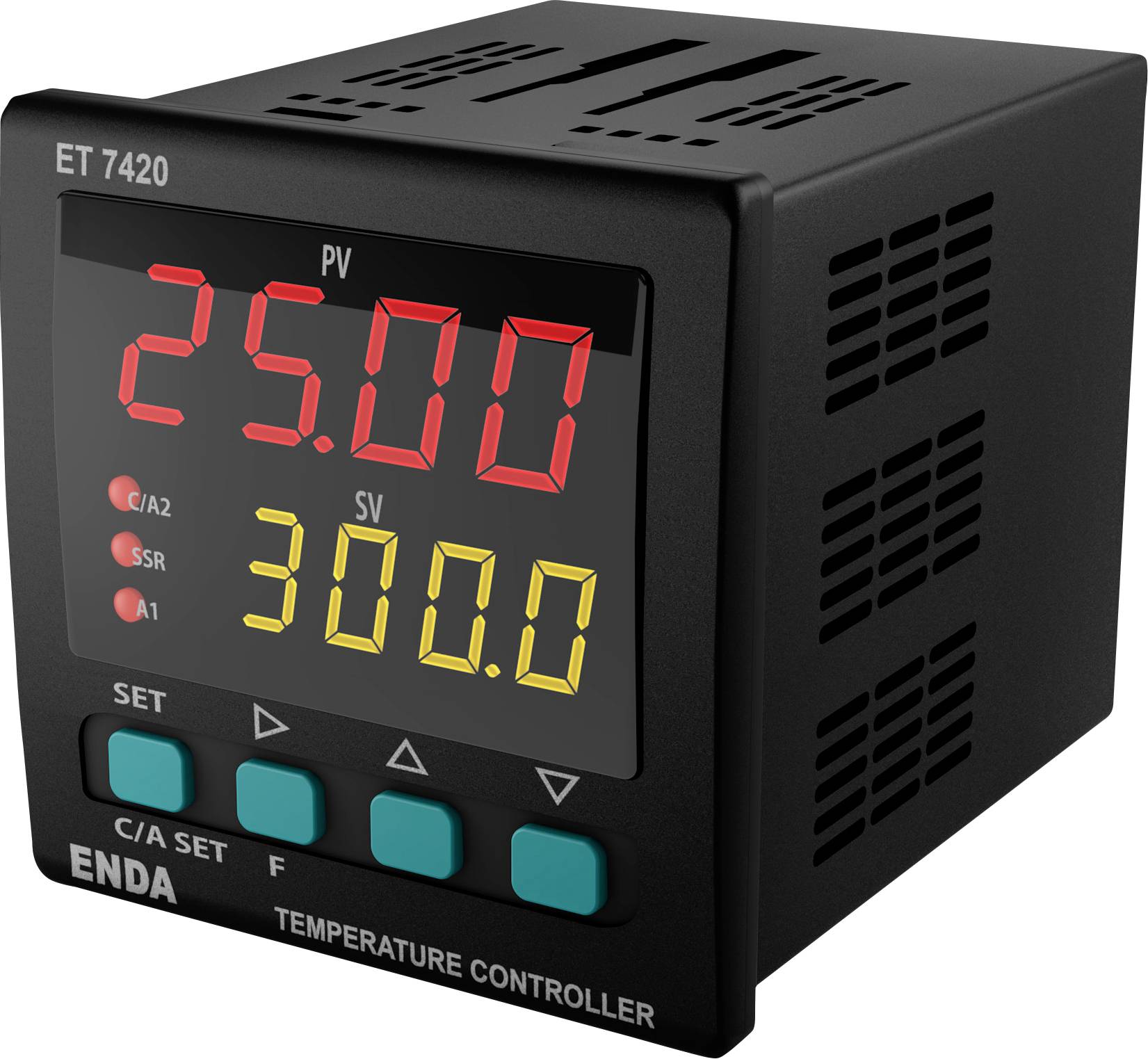

Enda PID Temperaturregulator Pt100, J, K, L, T, S, R, B -199.9 til 1700 °C SSR (L x B x H) 97 x 72 x 72 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Temperaturregulator
Temperaturregulator-type
PID
Driftsspænding
8 V/AC
10 V/DC
12 V/DC
24 V/AC
24 V/DC
30 V/DC
Maks. måletemperatur
1700 °C
Udgange (temperaturregulator)
SSR
Datablad (PDF)
Højdepunkter og detaljer
PID-temperaturregulator
- Mulighed for indtastning af en valgbar dobbelt værdi
- Valgfri sensortyper (Pt-100, J, K, L, T, S, R)
- Automatisk beregning af PID-parametre (SELF TUNE)
- Digital indgang med tre forskellige funktioner, der kan tilknyttes
- F-funktionstast, der kan belægges med tre forskellige funktioner
- Soft-start-funktion
- Valgbar SSR-styreudgang
- C/A2-relæudgang, der kan anvendes som anden alarm- eller temperaturkontroludgang
- A1-relæudgang, der kan anvendes som den første alarmudgang eller PID-køleudgang
- Valgfri Varme- /kølestyring
- Offset-egenskab for indtastning
- Mulighed for valg af relæpositioner i tilfælde af sondesvigt eller periodisk og automatisk periodisk drift
- Kommunikation med RS-485 Modbus-protokol
- CE-mærket i henhold til en-standarder
- OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Tekniske specifikationer
- Produkttype
Temperaturregulator
- Type
ET7420-LV
- Temperaturregulator-type
PID
- Driftsspænding
8 V/AC
10 V/DC
12 V/DC
24 V/AC
24 V/DC
30 V/DC
- Måletemperatur
-199.9 til 1700 °C
- Maks. måletemperatur
1700 °C
- Min. måletemperatur
-199.9 °C
- Udgange (temperaturregulator)
SSR
- Antal analoge udgange
1
- Antal relæudgange
2
- Antal transistorudgange
1
- Udgange
C/A2 relæ: 250 V AC,8A (ohmsk belastning), skiftekontakt NO + NC, kan vælges som regel- eller alarm2-udgang.
A1 relæ: 250 V AC,8A (ohmsk belastning), NO, kan vælges som alarm1 eller PID-reguleringsudgang til kølefunktion.
SSR-udgang: Maks. 20 mA, 24 volt.
- Dim.
(L x B x H) 97 x 72 x 72 mm
- Producentfarve
Sort
- H
72 mm
- L
97 mm
- Bredde
72 mm
IP65 (fra fronten)/IP20 (fra bagsiden)
- Sensortype
Pt100
J
K
L
T
S
R
B
- Produc.-delnr.
ET7420-LV
- Variant
Kontrol af PID-oplysninger med selvoptimering (SELFTUNE)
Soft-start (rampefunktion),
Valgbar reguleringstype on-off / P, PI, PD, PID
- Indbygningsdybde
97 mm
- Monteringsmåde
Indbygning
- Digitale indgange
1
- Indbygningsmål
72x72 mm
- Sensortype
Pt100, J, K, T, S, R
- Vægt
400 g
- Driftsspænding (detaljer)
230 V/AC
Dokumenter og downloads
Datablad
Datablad 3527759 Enda PID Temperaturregulator Pt100, J, K, L, T, S, R, B -199.9 til 1700 °C SSR (L x B x H) 97 x 72 x 72 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3527759 Enda PID Temperaturregulator Pt100, J, K, L, T, S, R, B -199.9 til 1700 °C SSR (L x B x H) 97 x 72 x 72 mm
Beskrivelse

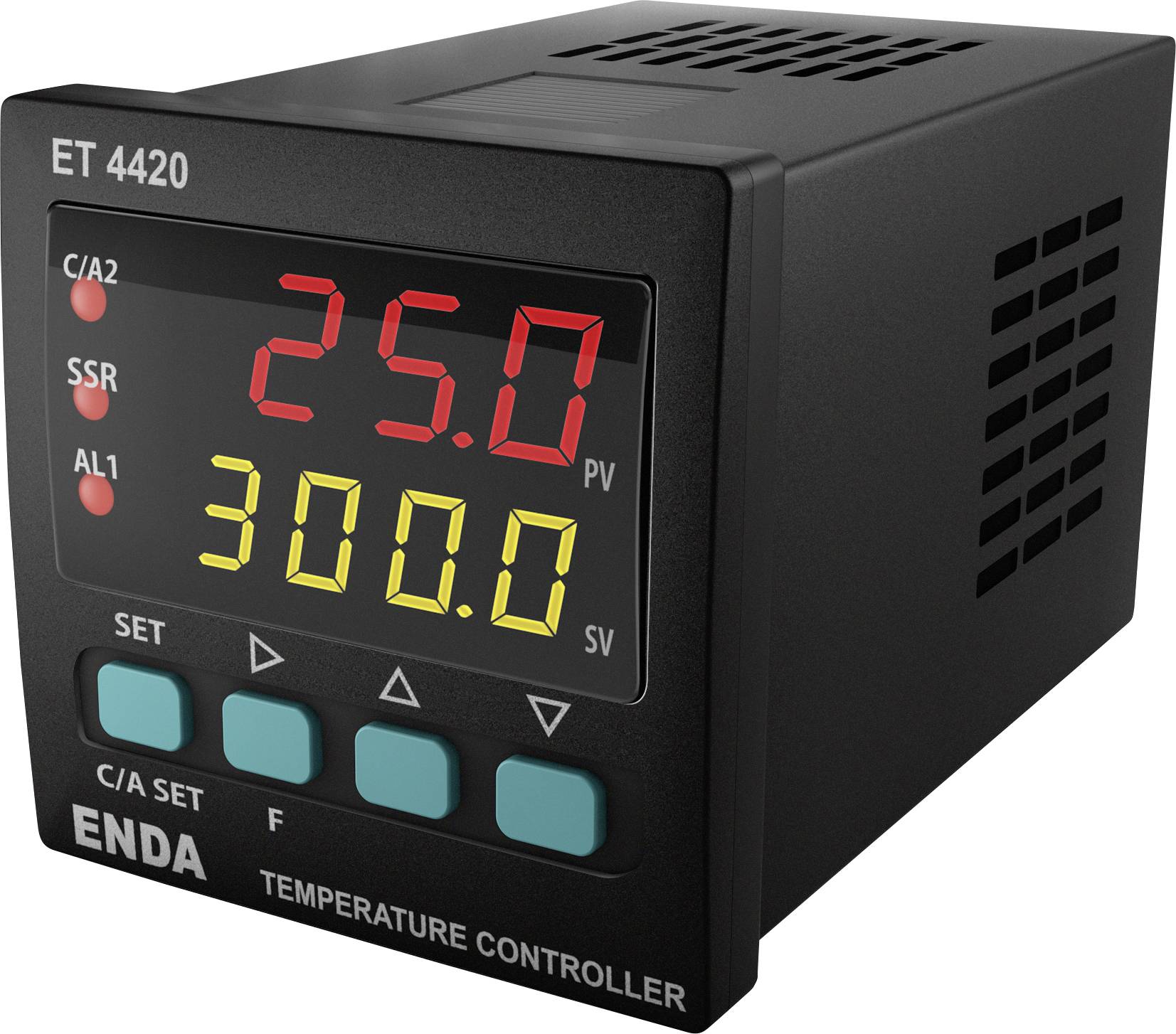

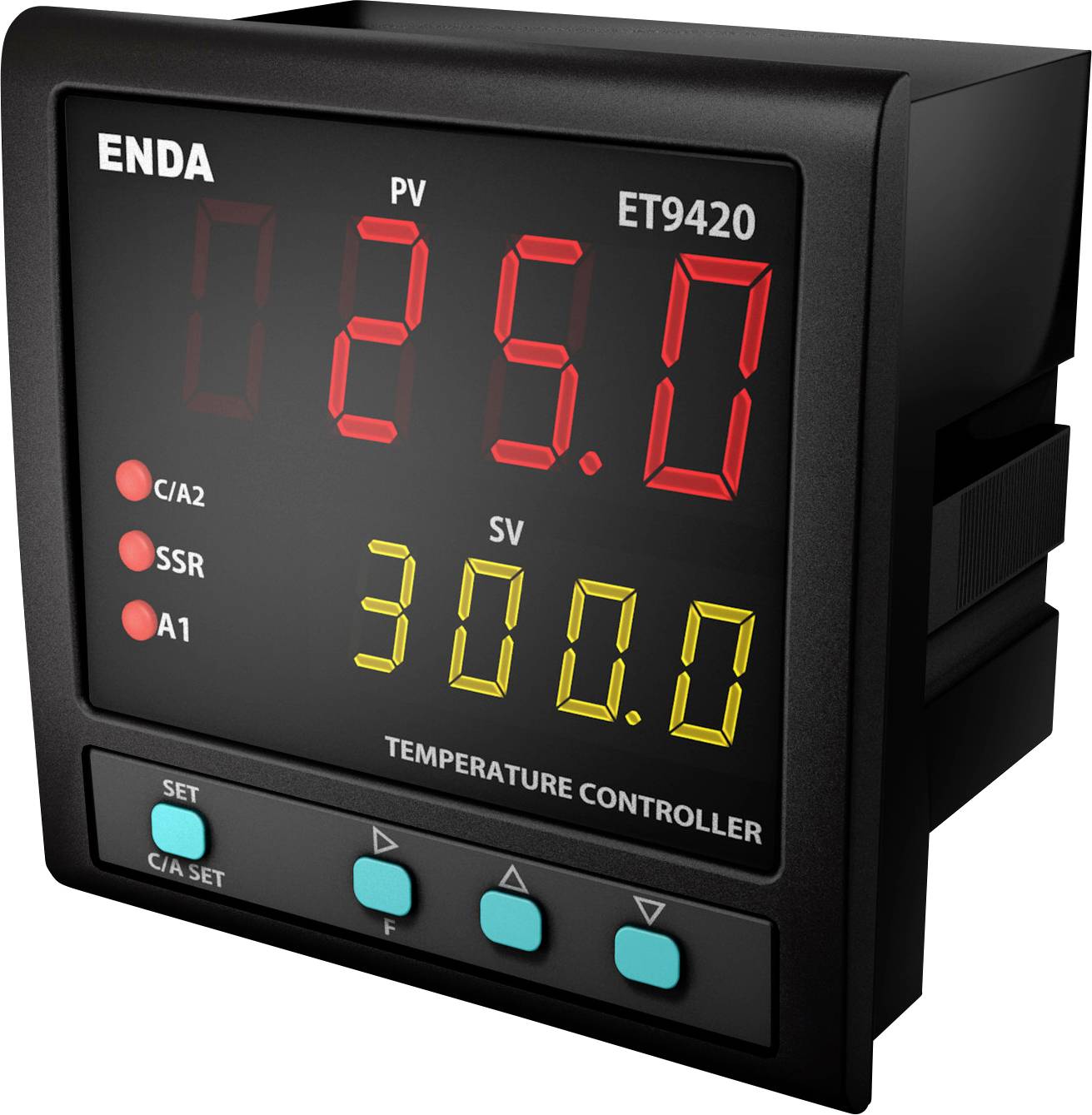

PID-regulator i forskellige DIN-montagedimensioner (48 x 48, 72 x 72, 96 x 96 mm), der kan vælges regulering mellem „ON-OFF“ omskiftning eller PID-regulering med selvoptimering. Samtidig visning af faktisk værdi (rød eller gul 7-segmentvisning) og nominel værdi (gul 7-segmentvisning). Softstart-funktion (kurvefunktion) og definition af sikkerhedskode mod uberettiget ændring af værdierne. Enkel og intuitiv betjening med vandret og lodret menustyring.
Version
- Måleindgang til to-/trelederkobling Pt100 (DIN EN60751) –200 til +600 °C eller –99,9 til +300 °C
- Termoelementer (iht. DIN EN60584) 0 til 1600 °C – type J, K, T, S, R, præcision 0,2% v. MB + 1 digital datasikring i EEPROM
- Beskyttelse forside: IP60
- Beskyttelse bagside: IP20. inkl. skrueklemmeliste, der kan sættes på, til 2,5 mm
- 1 relæ-skiftekontakt
- 1 sluttekontakt (brydeevne 2 A/250 V/AC ved belastning i ohm)
- 1 halvlederudgang (SSR, maks. 12 V/DC / 20 mA).
