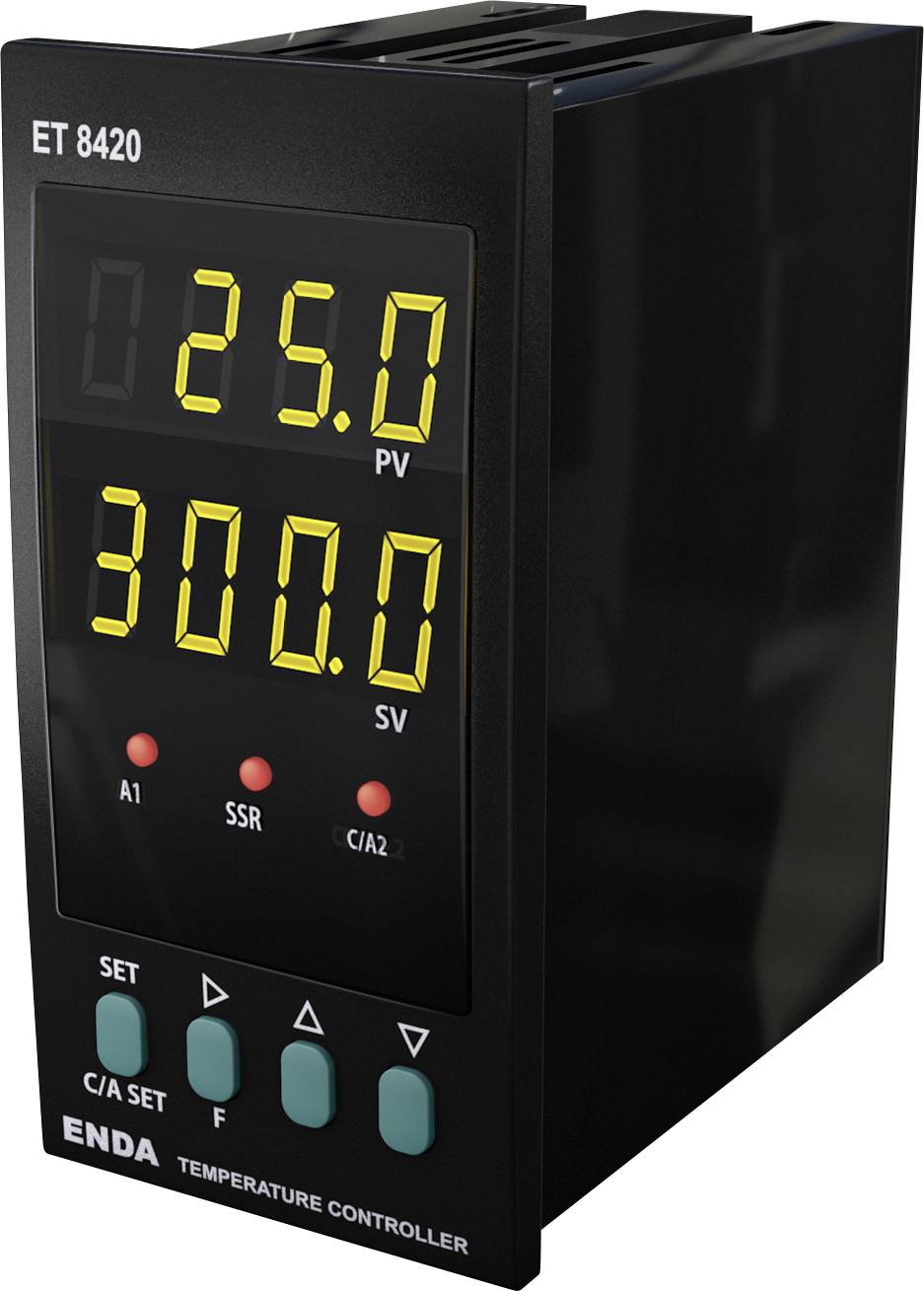

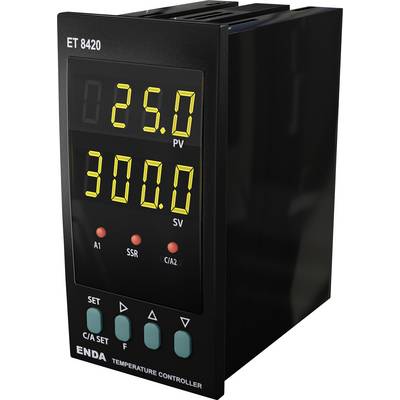

Enda PID Temperaturregulator Pt100, J, K, L, T, S, R, B -199.9 til 1700 °C (L x B x H) 87 x 96 x 48 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Temperaturregulator
Temperaturregulator-type
PID
Driftsspænding
8 V/AC
10 V/DC
12 V/DC
24 V/AC
24 V/DC
30 V/DC
Maks. måletemperatur
1700 °C
Antal relæudgange
2
Datablad (PDF)
Højdepunkter og detaljer
Temperaturregulator
- Mulighed for indtastning af en valgbar dobbelt værdi
- Valgfri sensortyper (Pt-100, J, K, L, T, S, R)
- Automatisk beregning af PID-parametre (SELF TUNE)
- Digital indgang med tre forskellige funktioner, der kan tilknyttes
- F-funktionstast, der kan belægges med tre forskellige funktioner
- Soft-start-funktion
- Valgbar SSR-styreudgang
- C/A2-relæudgang, der kan anvendes som anden alarm- eller temperaturkontroludgang
- Relæudgang A1 kan anvendes som den første alarmudgang eller PID-køleudgang
- Valgfri Varme- /kølestyring
- Offset-egenskab for indtastning
- Mulighed for valg af relæpositioner i tilfælde af sondesvigt eller periodisk og automatisk periodisk drift
- Kommunikation med RS-485 Modbus-protokol
- CE-mærket i henhold til en-standarder
- OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Tekniske specifikationer
- Effektforbrug 5 VA
- Nøjagtighed: ±0,5 % af skalaområdet + 1 digit
- Opløsning: 0,1°C eller 1°C
- Tilslutning via skrueklemmeliste til 2,5 mm²
- Driftstemperatur: 0-50 °C
- Produkttype
Temperaturregulator
- Type
ET8420-LV
- Temperaturregulator-type
PID
- Driftsspænding
8 V/AC
10 V/DC
12 V/DC
24 V/AC
24 V/DC
30 V/DC
- Måletemperatur
-199.9 til 1700 °C
- Maks. måletemperatur
1700 °C
- Min. måletemperatur
-199.9 °C
- Antal relæudgange
2
- Antal transistorudgange
1
- Udgange
C/A2 relæ: 250 V AC,8A (ohmsk belastning), skiftekontakt NO + NC, kan vælges som regel- eller alarm2-udgang
A1 relæ: 250 V AC,8A (ohmsk belastning), NO, kan vælges som alarm1 eller PID-reguleringsudgang til kølefunktion
SSR-udgang: Maks. 20 mA, 24 volt
- Dim.
(L x B x H) 87 x 96 x 48 mm
- Producentfarve
Sort
- H
48 mm
- L
87 mm
- Bredde
96 mm
IP65 (fra fronten)/IP20 (fra bagsiden)
- Sensortype
Pt100
J
K
L
T
S
R
B
- Produc.-delnr.
ET8420-LV
- Variant
PID-regulering med selvoptimering (SELFTUNE)
Soft-start (rampefunktion)
Valgbar reguleringstype on-off / P, PI, PD, PID
- Indbygningsdybde
87 mm
- Monteringsmåde
Indbygning
- Digitale indgange
1
- Indbygningsmål
96x48 mm
- Sensortype
PT100 og diverse termoelementer (J, K, L, T, S, R, B).
- Vægt
400
Dokumenter og downloads
Datablad
Datablad 3527761 Enda PID Temperaturregulator Pt100, J, K, L, T, S, R, B -199.9 til 1700 °C (L x B x H) 87 x 96 x 48 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3527761 Enda PID Temperaturregulator Pt100, J, K, L, T, S, R, B -199.9 til 1700 °C (L x B x H) 87 x 96 x 48 mm
Beskrivelse
En kompakt ON-OFF/PID-regulator med selvoptimering, reguleringsudgang som kan indstilles som relæ- eller SSR-udgang. To apparatvarianter, indgang til PT100- eller termoelement kan leveres. Softstartsfunktion (tidsdefinition af den nominelle værdi) og sikkerhedskode til beskyttelse mod uberettiget ændring af værdierne. Enkel og intuitiv betjening med vandret og lodret menustyring.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Styringens type - enkeltpunktværdi- og alarmstyring
- Kontrolmetode - tænd-sluk, P, PI, PD, PID (kan vælges)
- A/D-omformer - 12 bit
- Aftastningstid – 100 ms
- Proportionalbånd - kan indstilles mellem 0,0 % og 100,0 %. Hvis Pb=0,0 %, vælges til-fra-styringen.
- Kontrolperiode - kan indstilles fra 1 til 250 sekunder
- Hysterese - kan indstilles fra 1 til 50 °C/F.
