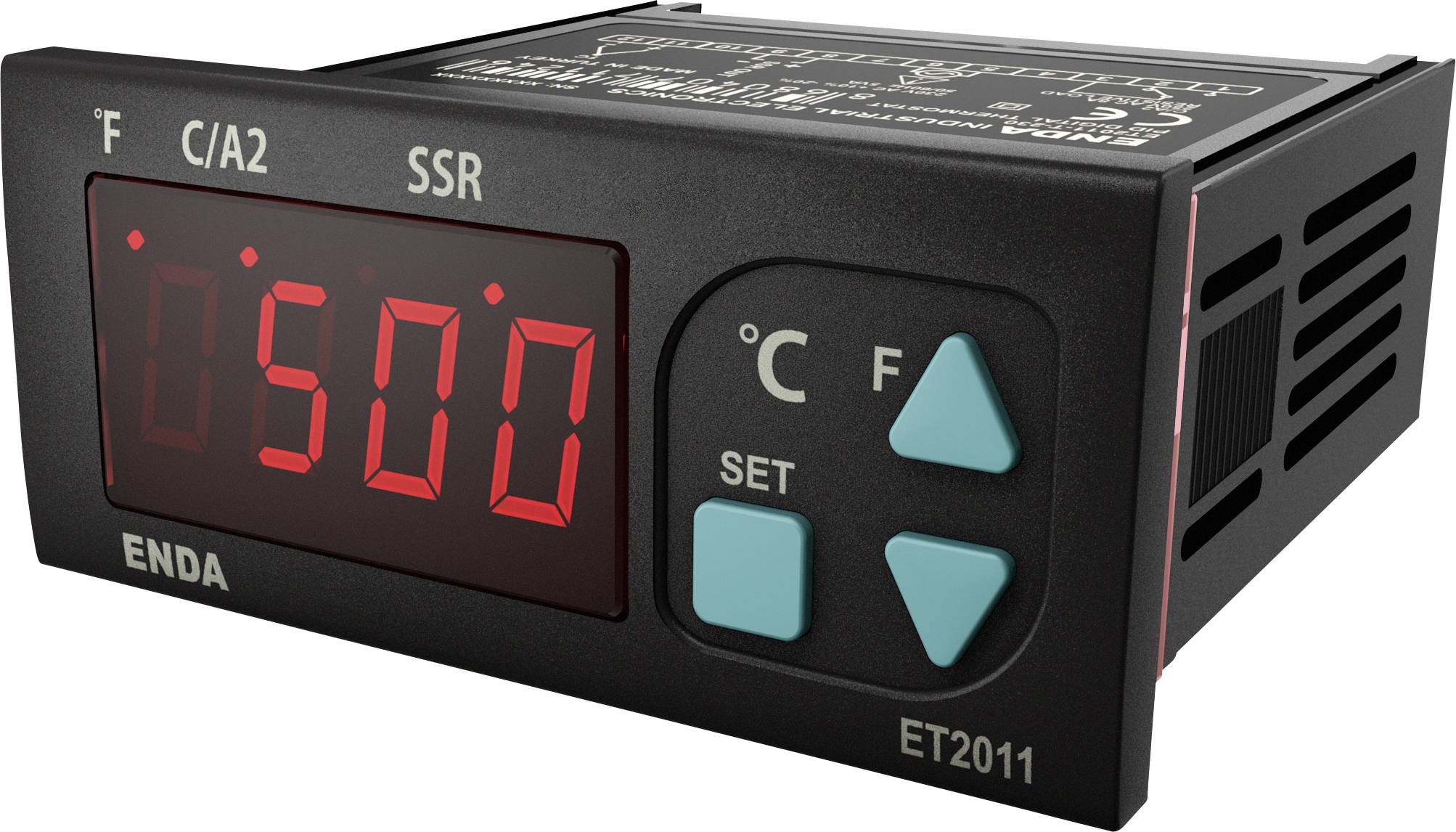

Enda PID Temperaturregulator Pt100 -200 til 600 °C (L x B x H) 71 x 77 x 35 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Temperaturregulator
Temperaturregulator-type
PID
Driftsspænding
30 V/DC
24 V/AC
24 V/DC
12 V/DC
Maks. måletemperatur
600 °C
Antal relæudgange
1
Datablad (PDF)
Højdepunkter og detaljer
PID-temperaturregulator
- Mulighed for indtastning af en valgbar dobbelt værdi
- Valgfri termoelementtyper eller Pt-100-indgang
- Automatisk beregning af PID-parametre (SELF TUNE)
- Soft-start-funktion
- Offset-egenskab for indtastning
- C/A2-relæudgang, der kan anvendes som alarm- eller temperaturkontroludgang
- Valgbar SSR-styreudgang
- Valgfri Varme- /kølestyring
- Mulighed for valg af relæpositioner eller periodisk drift i tilfælde af sondesvigt
- CE-mærket i henhold til en-standarder
Tekniske specifikationer
- Effektforbrug:
- 5 VA
- Nøjagtighed: ±0,5 % af skalaområdet + 1 digit
- Opløsning: 0,1°C eller 1°C
- Tilslutning via skrueklemmeliste til 2,5 mm²
- Driftstemperatur: 0-50 °C
- Produkttype
Temperaturregulator
- Type
ET2011-RT-LV
- Temperaturregulator-type
PID
- Driftsspænding
30 V/DC
24 V/AC
24 V/DC
12 V/DC
- Måletemperatur
-200 til 600 °C
- Maks. måletemperatur
600 °C
- Min. måletemperatur
-200 °C
- Antal relæudgange
1
- Antal transistorudgange
1
- Udgange
1 relæ-omskiftekontakt med 8 A/220 V/AC, 1 SSR-udgang
- Dim.
(L x B x H) 71 x 77 x 35 mm
- Producentfarve
Sort
- H
35 mm
- L
71 mm
- Bredde
77 mm
IP65 (fra fronten)/IP20 (fra bagsiden)
- Sensortype
Pt100
- Produc.-delnr.
ET2011-RT-LV
- Variant
PID-regulering med selvoptimering (SELFTUNE)
Soft-start (rampefunktion)
Valgbar reguleringstype on-off / P, PI, PD, PID
- Indbygningsdybde
71 mm
- Monteringsmåde
Indbygning
- Indbygningsmål
71 x 29,5 mm
- Sensortype
PT100 modstandstermometer
- Vægt
215
- Indbygningsdybde
73 mm
- Driftsspænding (detaljer)
230 V/AC
Dokumenter og downloads
Datablad
Datablad 3527762 Enda PID Temperaturregulator Pt100 -200 til 600 °C (L x B x H) 71 x 77 x 35 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3527762 Enda PID Temperaturregulator Pt100 -200 til 600 °C (L x B x H) 71 x 77 x 35 mm
Beskrivelse
En kompakt ON-OFF/PID-regulator med selvoptimering, reguleringsudgang som kan indstilles som relæ- eller SSR-udgang. To apparatvarianter, indgang til PT100- eller termoelement kan leveres. Softstartsfunktion (tidsdefinition af den nominelle værdi) og sikkerhedskode til beskyttelse mod uberettiget ændring af værdierne. Enkel og intuitiv betjening med vandret og lodret menustyring.
Version
- Styringens type - enkeltpunktværdi- og alarmstyring
- Kontrolmetode - tænd-sluk, P, PI, PD, PID (kan vælges)
- A/D-omformer - 12 bit
- Aftastningstid – 100 ms
- Proportionalbånd - kan indstilles mellem 0,0 % og 100,0 %. Hvis Pb=0,0 %, vælges til-fra-styringen.
- Kontrolperiode - kan indstilles fra 1 til 250 sekunder
- Hysterese - kan indstilles fra 1 til 50 °C/F.
