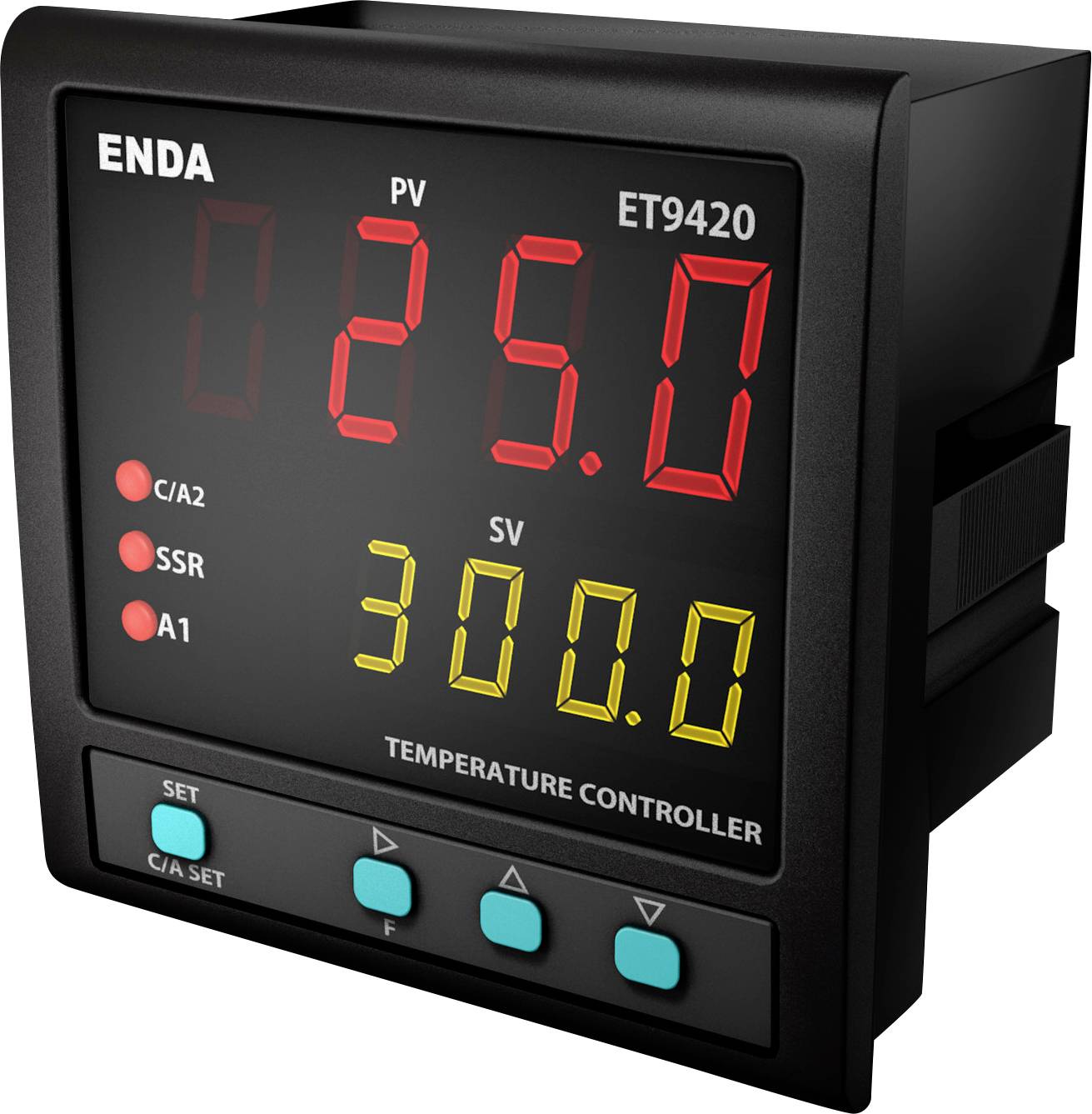

Enda ET9420-230-RS PID Temperaturregulator Pt100 -200 til 1600 °C Relæ 2 A (L x B x H) 96 x 96 x 96 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Temperaturregulator
Temperaturregulator-type
PID
Driftsspænding
230 V/AC
Maks. måletemperatur
1600 °C
Udgange (temperaturregulator)
Relæ 2 A
Datablad (PDF)
Tekniske specifikationer
- Produkttype
Temperaturregulator
- Type
ET9420-230-RS
- Temperaturregulator-type
PID
- Driftsspænding
230 V/AC
- Måletemperatur
-200 til 1600 °C
- Maks. måletemperatur
1600 °C
- Min. måletemperatur
-200 °C
- Udgange (temperaturregulator)
Relæ 2 A
- Antal relæudgange
4
- Antal transistorudgange
1
- Dim.
(L x B x H) 96 x 96 x 96 mm
- H
96 mm
- L
96 mm
- Bredde
96 mm
IP65 (front)
IP20 (bagside)
- Sensortype
Pt100
- Produc.-delnr.
ET9420-230-RS
- Indbygningsdybde
50 mm
- Monteringsmåde
Indbygning
- Sensortype
Pt100, J, K, T, S, R
- Vægt
400 g
- Driftsspænding (detaljer)
230 V/AC
Dokumenter og downloads
Datablad
Datablad 3637108 Enda ET9420-230-RS PID Temperaturregulator Pt100 -200 til 1600 °C Relæ 2 A (L x B x H) 96 x 96 x 96 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3637108 Enda ET9420-230-RS PID Temperaturregulator Pt100 -200 til 1600 °C Relæ 2 A (L x B x H) 96 x 96 x 96 mm
Beskrivelse
PID-regulator i forskellige DIN-montagedimensioner (48 x 48, 72 x 72, 96 x 96 mm), der kan vælges regulering mellem „ON-OFF“ omskiftning eller PID-regulering med selvoptimering. Samtidig visning af faktisk værdi (rød eller gul 7-segmentvisning) og nominel værdi (gul 7-segmentvisning). Softstart-funktion (kurvefunktion) og definition af sikkerhedskode mod uberettiget ændring af værdierne. Enkel og intuitiv betjening med vandret og lodret menustyring.
Version
- Måleindgang til to-/trelederkobling Pt100 (DIN EN60751) –200 til +600 °C eller –99,9 til +300 °C
- Termoelementer (iht. DIN EN60584) 0 til 1600 °C – type J, K, T, S, R, præcision 0,2% v. MB + 1 digital datasikring i EEPROM
- Beskyttelse forside: IP60
- Beskyttelse bagside: IP20. inkl. skrueklemmeliste, der kan sættes på, til 2,5 mm
- 1 relæ-skiftekontakt
- 1 sluttekontakt (brydeevne 2 A/250 V/AC ved belastning i ohm)
- 1 halvlederudgang (SSR, maks. 12 V/DC / 20 mA).
