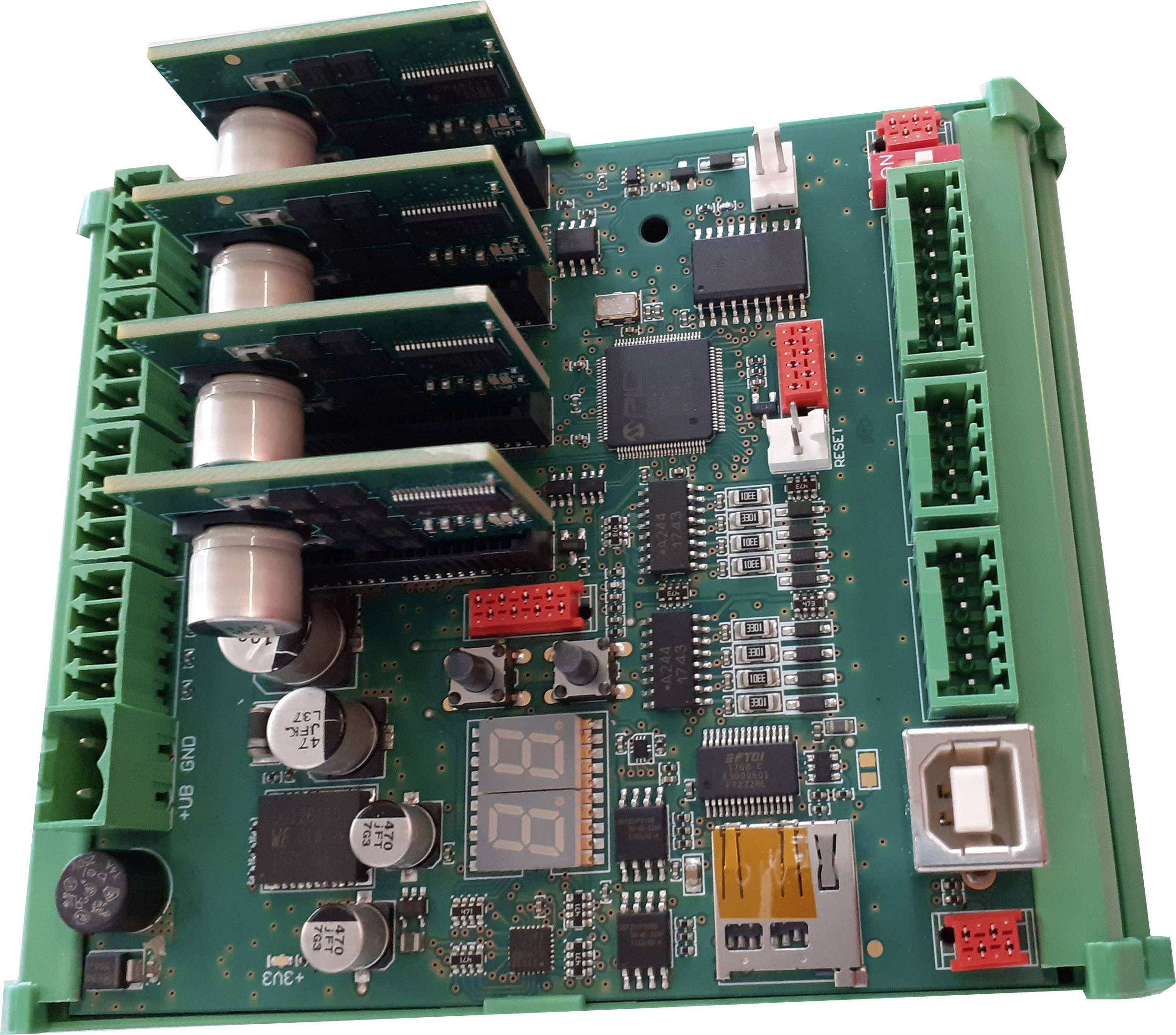

Emis SMC-IC4 Stepmotorstyring 12 V, 48 V

Den stepmotorstyring SMC-IC4 kan optage fire effektudgangstrin. Her står sluttrin til fasestrømmene fra 1A til 4 A til rådighed. Den kan bipolare stepmotorer med to eller fire faser. Afhængigt af motorydelse, motor indkoblingsvarighed og den indstillede hvilestrøm, anvendelse af en ventilator til køling af motor sluttrin anbefales. Som strømforsyning skal der bruges en jævnspænding strømforsyning med en spænding på mindst 12 V DC op til maksimalt 48V DC kræves. Kommunikationen mellem PC og SMC-IC4 sker via et USB-interface (type B). Erstmaligem Efter indsættelsen af det USB-kabel bliver på PC'en virtuel COM-post genererer og en COM-portnummer tildelt. Via dette virtuelle COM-port finder alle dataoverførsler i stedet. Til aktivering af SMC-IC4 kan anvendes et terminalprogram. De digitale indgange kan switch-mode-eller Styresignaler med et niveau på 0-24V DC indføres. Referencekontakt fastgøres til de indgange 1-4. Til alle otte indgange kan frit programmerbare funktioner i den eksisterende fastværdi hukommelse kan gemmes. Der er 7 transistorudgange med max. 24V DC spænding og 100mA belastningsstrøm til rådighed. Den 2-cifrede LED-visning tjener til visning af diverse systemtilstande. Til stand-alone løsninger er der for 28 programmer med hver 64 kB til rådighed. Når større programmer, kan realiseres ved at stikke en mikro-SD-kort anvendes. En tilsvarende stik er til stede på SMC-IC4. Med de to taster kan indstillinger eller selektionen ved enkeltstående programmer (drift uden PC). Skal bruges mere end 4 trin motorer, kan flere SMC-IC4-styrekort kaskaderes. Kablet til sammenkobling af de enkelte kort medfølger i leveringen. Den første kort bliver forbundet med PC'en og overtager en master-funktion.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
