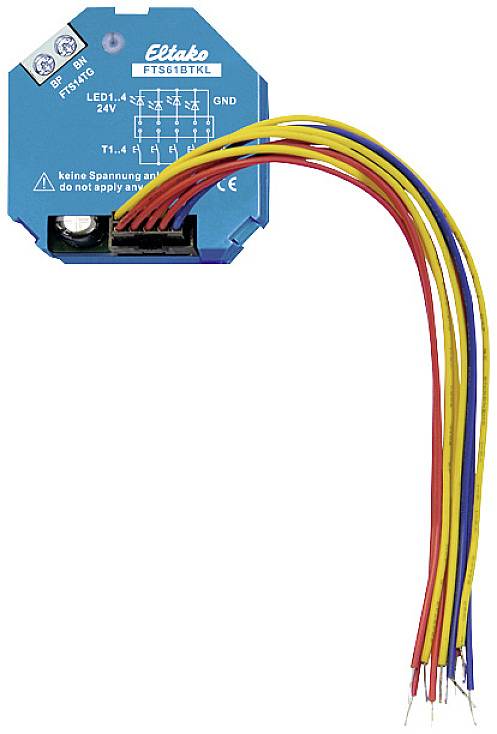

Eltako FTS61BTKL RS485 Tastekobler Planforsænket

Bus-knapkobling til 4 konventionelle kontakter med integrerede 24 V-LED'er til tilslutning til knap-gateways FTS14TG via en 2-trådet knapbus. Standby-tab kun 0,2 watt. Til indbygning. 45 mm lang, 45 mm bred, 18 mm dyb. Op til 30 bus-knapper og/eller bus-knapkobler FTS61BTKL kan tilsluttes til klemmerne BP og BN en knap-gateway FTS14TG. Den tilladte samlede ledningslængde er 200 m. RLC-delen, der følger med FTS14TG, skal være placeret på den fjerneste bus-knap eller Bus-kontaktkobler desuden til klemmerne BP og BN. Via 2-leder-knapbussen spændingsforsyning til den tilsluttede FTS61BTKL med 29V DC og samtidig dataoverførsel. Anvend venligst kun almindelige bus- eller telefonlinjer. På de 15 cm lange tilslutningsledninger kan der tilsluttes op til fire konventionelle taster T1-T4. Modpolen er hhv. T0. Tilslutningsledningerne kan forlænges med op til 2 m. Med 24V-LED'erne integreret i tasterne vises bekræftelses-telegrammer for aktuatorer, når id'erne for aktuatorerne med PCT14 er indført i FTS14TG's ID-tabel. Bemærk! Ingen spænding. Piletasten kan defineres som par T1/T3 og T2/T4. Bussen tilsluttes BP og BN. Vær opmærksom på polaritet!

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
