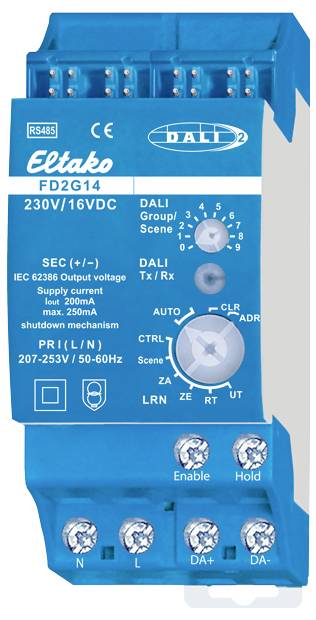

Eltako FD2G14 DALI Gateway DIN-skinne

Dali-2-gateway, tovejs. Standby-tab kun 1 watt. Dali-2 certificeret. Dali-2 er den nyeste generation af DALI-standarden med udvidet funktionalitet. DALI-2-enheder behersker også alle de hidtidige DALI-funktioner og er dermed bagudkompatibel. Rækkeindbygget enhed til montering på bæreskinne DIN-EN 60715 TH35. 2 delingsenheder = 36 mm bred, 58 mm dyb. Tilslutning til Eltako-RS485-bus. Tværledningsføring kun bus med stikbro. Drift i forbindelse med FAM14. Forsyningsspænding 230V/50Hz ved klemmerne N og L. ved klemmerne DA + /- leveres IEC 62386 den overensstemmende spænding til DALI-enheder. Udgangsstrøm 200 mA/maks. 250 mA. Tændtid maks. 250 ms. I tilfælde af kortslutning slukker strømforsyningen. Der findes en mekanisme til cyklisk startprøvning. Der kan anvendes op til 64 DALI- og DALI-2-driftsapparater samt 64 DALI-2-sensorer under hensyntagen til udgangsstrømmen på FD2G14. Med gateway FD2G14 styres DALI-enheder med EnOcean sensorelegant. Grupperne 0-15 kan aktiveres og tv-radiospredningsordren også frakobles. Desuden kan DALI-scenerne 0-15 styres. Dali-installationer, der skal styres komplet med FD2G14, skal altså konfigureres i grupper 0-15. Analyse af DALI-2 sensorer kan konfigureres og frigives ved hjælp af PCT14. Dali-2 Event Nyt Nyt kan fortolkes og udlæses på RS485-BUSSEN ved brug af holdeklemme. Dermed er en udskrivning med FTD14 mulig på EnOcean-nettet. FD2G14 lagrer den interne dæmpværdi for hver gruppe 0-15 og indstiller denne værdi som værende den mindste af disse. Der genereres tilbagemeldingstelomme. FD2G14 bruger 16 BR14-enhedsadresser. Tilbagemeldingerne fra enhedsadressen svarer i stigende rækkefølge til dæmpningsværdierne fra DALI-grupperne 0-15. Tilbagemeldingerne kan ændres individuelt med PCT14 pr. gruppe fra Dæmpningsværdi-telegram (%) til knap-telegram (til/fra). På den måde kan tilbagemeldingerne BR14-aktuatorer styres. FD2G14 opfylder funktionen Dali-Masters og DALI-strømforsyning. Via drejekontakten kan kun knapperne til gruppe 0-8 og DALI-scener 0-9 indlæres. Styrings-telegrammer til gruppe 9-15 og scener 10-15 er kun muligt ved opslag i PCT14. Fra og med produktionsugen i 30/19 kan FD2G14 anvendes som en enkelt enhed FD2G14-Broadcast, dette angives ved tildeling af enhedsadresse. Advarsel: Trådløs knap kræver altid et dobbeltklik ved manuel indindlæring i FD2G14! I CLR er det nok med et enkelt klik. En retningstast eller universalknap med samme ID og samme tast kan ikke indlæres i forskellige grupper flere gange. Det gælder altid den sidst udvalgte gruppe. En knap kan altså enten kun tilkoble en gruppe eller alle grupper med Broadcast. Der kan også tages et FBH op pr. gruppe. Ved manuel indindlæring virker denne altid lysuafhængig. Med PCT14 kan man også indstille lysstyrkegrænsen. For alle gruppers FBH kan forsinkelsestiden for frakobling efter ikke-bevægelse indstilles i fællesskab i minutter (1..60). Default er 3 minutter.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
