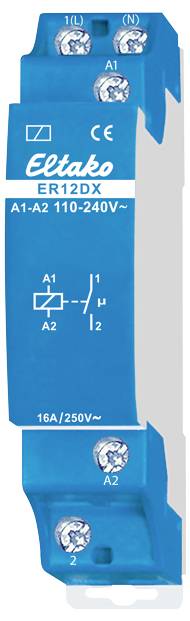

Eltako ER12DX/110-240V Kontaktrelæ Nominel spænding: 250 V/AC Brydestrøm (max.): 4 A 1 x sluttekontakt 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Kontaktrelæ
Kontakttype
1 x sluttekontakt
Nominel spænding
250 V/AC
Koblingsspænding (max.)
250 V/AC
Brydestrøm (max.)
4 A
Tekniske specifikationer
- Produkttype
Kontaktrelæ
- Type
ER12DX/110-240V
- Tilslutning
Klemme
- Styrespænding (min.)
110 V/AC
- Styrespænding (max.)
240 V/AC
- Kontakttype
1 x sluttekontakt
- Nominel spænding
250 V/AC
- Koblingsspænding (max.)
250 V/AC
- Brydestrøm (max.)
4 A
- Maks. afbryderstyrke
2000 W
- Specifikationer
med LED
- L
58 mm
- Bredde
18 mm
- Dim.
(L x B) 58 mm x 18 mm
- Indhold
1 stk
DIN rail
Partially electronic
58 mm
16 A
1
110-240 V
AC
50-50 Hz
AC
250-250 V
4 A
2000 W
1000 VA
1000 VA
500 VA
0
1
0
- UKCA
Ja
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3398219 Eltako ER12DX/110-240V Kontaktrelæ Nominel spænding: 250 V/AC Brydestrøm (max.): 4 A 1 x sluttekontakt 1 stk
Beskrivelse
1 sluttekontakt potentialefri 16 A/250V AC, 230 V-LED-lamper op til 600 W, glødepærer 2000 W. Intet standby-tab. Rækkeindbygget enhed til montering på bæreskinne DIN-EN 60715 TH35. 1 delingsenhed = 18 mm bred, 58 mm dyb. Den mest moderne hybrid-teknik forener fordelene ved slidfri elektronisk styring med den høje ydeevne fra specialrelæer. Med den patenterede Eltako-duplex-teknologi (DX) kan de normalt potentialfrie kontakter ved kobling på 110-240V AC 50Hz alligevel skifte i nulpassagen og dermed reducere sliddet markant. Bare tilslut N-lederen til klemmen (N) og L til 1 (L). Det giver et stand-by-tab på kun 0,1 watt. Hvis kontakten anvendes til styring af koblingsapparater, som ikke selv skifter gennem nulpassagen, bør (N) ikke tilsluttes, da den ekstra lukning ellers vil gøre det modsatte. Styrespænding 110 V AC. Meget lav koblingsstøj. Tilstyringsvisning med lysdiode. Tilslutningsklemmen er identisk med det elektromekaniske relæ R12-100-. Ved brug af et bistabilt relæ opstår der i tændt tilstand ikke nogen spoler-tabseffekt og ingen opvarmning på grund af dette. Relækontakten kan ved idriftsættelsen være åben eller lukket og synkroniserer sig ved første betjening. Dette relæ er ikke egnet til tilbagemelding om koblingsspændingen som en dæmper. Til dette formål må kun relæerne ESR12DDX-UC, ESR12NP-230V+UC eller ESR61NP-230V+UC anvendes. Elektronikken har ingen egen strømforsyning og dermed intet stand-by-tab. Først ved lukning af styrekontakten aktiveres mikrocontrolleren, som skifter det bistabile relæ i den rigtige retning. Ved åbning af styrekontakten eller den nedadgående styrespænding kobles tilbage.
