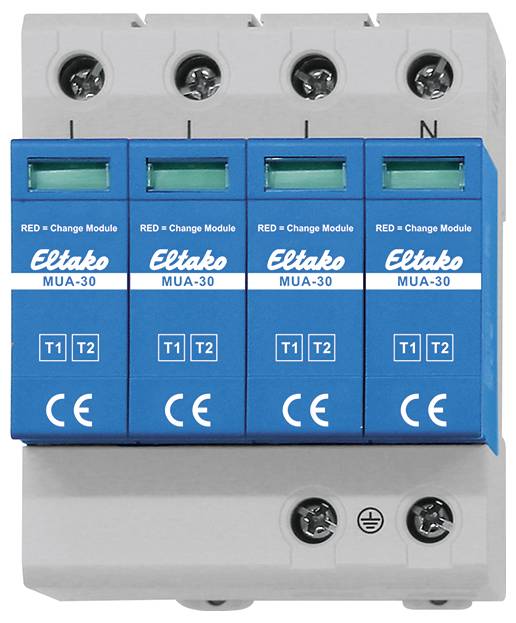

Eltako 28380002 MUA-30 Overspændingsbeskyttelse afleder Overspændingsbeskyttelse til: Fordelerskab 30 kA Piece 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Netværkstype TN: Ja
- Netform TT: Ja
- Maks. Konstant spænding AC 275 V.
- Mærkeafledningsstrøm (8/20) 30 kA
- Maks. Lækstrøm (8/20): 60 kA
- Kortslutningssikring (Isccr): 25
- Integreret forsikring: Ja
- Beskyttelsesniveau 1.5 kV
- Monteringstype: Din-skinne TF15
- Signal på enheden: Optisk
- Størrelse 4 Te
- Produkttype
Overspændingsbeskyttelse afleder
- Overspændingsbeskyttelse til
Fordelerskab
- Lækstrøm
30 kA
- Nominel spænding
240 V/AC
IP20
- Produc.-delnr.
28380002
- Dim.
(B x H x T) 72 x 80.0000 x 70.0000 mm
- Bredde
72 mm
- H
80.0000 mm
- D
70.0000 mm
- RoHS-godkendt
Ja
- Indhold
1 stk
- Emballage-type
Piece
- Vægt
0.4400 kg
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3451582 Eltako 28380002 MUA-30 Overspændingsbeskyttelse afleder Overspændingsbeskyttelse til: Fordelerskab 30 kA Piece 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3451582 Eltako 28380002 MUA-30 Overspændingsbeskyttelse afleder Overspændingsbeskyttelse til: Fordelerskab 30 kA Piece 1 stk
Beskrivelse
Rækkeindbygget enhed til montering på bæreskinne DIN-EN 60715 TH35.
4 delingsenheder = 72 mm bred.
Den modulære kombi-afleder beskytter elektriske anlæg pålideligt mod transient overspændinger.
Kombinerer lyn- og overspændingsbeskyttelse i ét apparat. ideal til TN-/TT-net med forhøjet beskyttelsesbehov.
Konstruktion, enkel montering på din-skinne og modulær opbygning muliggør hurtig installation og vedligeholdelse.
Forener beskyttelsesklasserne type 1 og type 2 i ét apparat og giver dermed pålidelig beskyttelse mod følgerne af direkte lynnedslag samt mod transient overspænding i hele bygningen.
I henhold til din VDE 0100-443/534 er anvendelse af en MUA-30 obligatorisk, hvis for eksempel ledningslængden mellem hoved- og underfordeling er over 10 meter.
Hvis lynbeskyttelsen er til stede, kræves der en beskyttelse:
Type 1 i hovedfordelingen (f.eks. MUA-100, MUA-50)
Type 2 i underfordeling (f.eks. MUA-30, MUA-20)
En type 2-afleder i underfordeling er kun nødvendig, hvis ledningslængden til hovedfordelingen med installeret type 1+2+3 er over 10 meter.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
4 delingsenheder = 72 mm bred.
Den modulære kombi-afleder beskytter elektriske anlæg pålideligt mod transient overspændinger.
Kombinerer lyn- og overspændingsbeskyttelse i ét apparat. ideal til TN-/TT-net med forhøjet beskyttelsesbehov.
Konstruktion, enkel montering på din-skinne og modulær opbygning muliggør hurtig installation og vedligeholdelse.
Forener beskyttelsesklasserne type 1 og type 2 i ét apparat og giver dermed pålidelig beskyttelse mod følgerne af direkte lynnedslag samt mod transient overspænding i hele bygningen.
I henhold til din VDE 0100-443/534 er anvendelse af en MUA-30 obligatorisk, hvis for eksempel ledningslængden mellem hoved- og underfordeling er over 10 meter.
Hvis lynbeskyttelsen er til stede, kræves der en beskyttelse:
Type 1 i hovedfordelingen (f.eks. MUA-100, MUA-50)
Type 2 i underfordeling (f.eks. MUA-30, MUA-20)
En type 2-afleder i underfordeling er kun nødvendig, hvis ledningslængden til hovedfordelingen med installeret type 1+2+3 er over 10 meter.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
