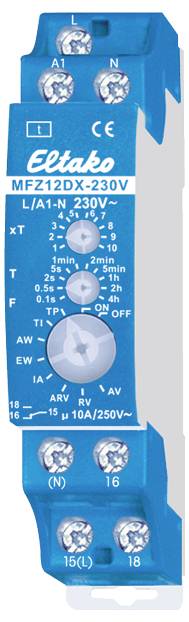

Eltako 23001007 MFZ12DX-230V Tidsrelæ Multifunktionel 230 V/AC 1 stk Tidsområde: 0.1 - 14400 s 1 x skiftekontakt

Omskifter potentialefri 10A/250 V AC, 230V-LED-lamper op til 200W, glødepærer 2000W*. Standby-tab kun 0,4 watt. Rækkeindbygget enhed til montering på bæreskinne DIN-EN 60715 TH35. 1 delingsenhed = 18 mm bred, 58 mm dyb. Med den patenterede Eltako-duplex-teknologi (DX) kan de normalt potentialfrie kontakter ved kobling af 230 V-vekselspænding tænde og slukke 50 Hz i nulpassagen og dermed reducere sliddet markant. Bare tilslut N-lederen til klemmen (N) og L til 15 (L). Derved opstår der et ekstra standby-tab på kun 0,1 watt. Forsynings- og styrespænding 230 V AC. Tider mellem 0,1 sekunder og 40 timer kan indstilles. Funktion F (beskrivelse side 13-22) RV = tilbagefaldsforsinkelse AV = startforsinkelse ti = taktgiver med impuls startende TP = taktgiver med pause fra IA = impulsstyret startforsinkelse (f.eks. automatisk døråbner) EW = glidende tilslutning AW = Impulsslukker ARV = Reaktions- og tilbagefaldsforsinkelse ON = varighed TIL OFF = varighed FRA lysdioden under den store drejekontakt informerer under tidsintervallets forløb om kontaktstillingen. Blinker, så længe arbejdskontakten 15-18 er åben (15-16 er lukket) og lyser konstant, så længe arbejdskontakten 15-18 er lukket (15-16 åben). Tidsbasis T indstilles med den midterste låsende drejekontakt T. Som basisværdier er der 0,1 sekunder, 0,5 sekunder, 2 sekunder, 5 sekunder, 1 minut, 2 minutter, 5 minutter, 1 time, 2 timer og 4 timer at vælge imellem. Den samlede tid beregnes på grundlag af tidsbasis multipliceret med multiplikator. Multiplikator XT indstilles med den øverste låsende drejekontakt XT og ligger mellem 1 og 10. Dermed kan der indstilles tider mellem 0,1 sekund (tidsbasis 0,1 sekund og multiplikator 1) og 40 timer (tidsbasis 4 timer og multiplikator 10). * Den maksimale belastning kan anvendes fra en forsinkelses- eller takttid på 5 minutter. Ved kortere perioder reduceres den maksimale belastning til 15 % i 2 sekunder, 30 % i 2 minutter og 60 % i 5 minutter.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
