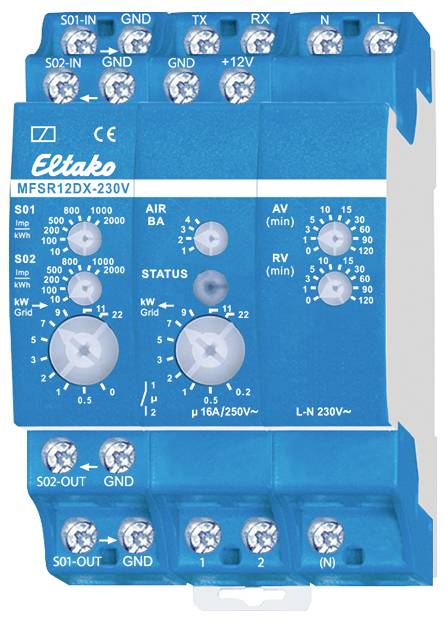

Eltako 22100530 MFSR12DX-230V Multifunktionelt strømrelæ Multifunktionel 230 V/AC 1 stk Tidsområde: 0.1 - 14400 s 1 x sl

Multifunktions-strøm-relæ til to orienterings-trefasestrømmåler med to S0-udgange eller IR-interface iht. IEC 62056-21. 1 kontakt potentialfri 16A/250VAC, med DX-teknologi. Standby-tab kun 0,6 watt. Rækkeindbygget enhed til montering på bæreskinne DIN-EN 60715 TH35. 3 delingsenheder = 54 mm bred, 58 mm dyb. Dette strøm-relæ vurderer enten dataene fra en saltopretnings-drejestrømsmåler, for eksempel DSZ15DZ-3x80A med to S0-interfaces, eller dataene fra en elektronisk husholdningstæler (eHZ-EDL) med IR-interface iht. IEC 62056-21 og SML protokol version 1. Dataene for referenceeffekt (pil til højre) og leveringseffekt (pil til venstre) registreres, analyseres og til- eller frakobles en relækontakt iht. indstillingerne. Med den patenterede Eltako-duplex-teknologi (DX) kan den normalt potentialfrie kontakt ved kobling af 230V-vekselspænding 50Hz alligevel skifte i nulpassagen og dermed reducere sliddet markant. Bare tilslut N-lederen til klemmen (N). Det giver et stand-by-tab på kun 0,1 watt. Forsyningsspænding 230 V. ved afbrydelse af forsyningsspændingen forbliver koblingstilstanden uændret. Ved tilbagevendende forsyningsspænding deaktiveres. S0-indgange S01 (referenceeffekt pil til højre) og S02 (kapacitet pil til venstre) med den pågældende skifter indstilles S0-impulser/kWh på den anvendte strømmåler. Indstillelige værdier er 10, 100, 200, 500, 800, 1000, 2000 impulser/kWh Indgang Air (OBI-koder iht. IEC 62056-61). Med drejeafbryderen Air (BA) kan der vælges mellem følgende tilstande: 1: Reference sumtæller (1.8.0) og referenceeffekt på kanal 1, levering sumtæller (2.8.0) og leveret effekt på kanal 2. 2: Reference tarif 1 (1.8.1) og tarif 2 (1.8.2) og referenceydelse for kanal 1, levering tarif 1 (2.8.1) og tarif 2 (2.8.2) og levering for kanal 2. 3: Reference tarif 1 (1.8.1) og tarif 2 (1.8.2) og referenceydelse på kanal 1, levering sumtæller (2.8.0) og levering på kanal 2. 4: Reference sumtæller (1.8.0) og referenceeffekt på kanal 1, levering tarif 1 (2.8.1) og tarif 2 (2.8.2) og levering på kanal 2. Forbindelsen etableres ved brug af en IR-pickup Air. IR-tasten fastgøres med sin fastgørelsesmagnet over tællerets IR-udgang og tilsluttes med sit tilslutningskabel til klemmerne Rx, GND og +12 V. Indstilling af skiftetærsklen for referenceeffekt (kW grid pil til højre). Med drejekontakten (kW Grid pil til højre) indstilles skiftetærsklen, hvor relæet skal slås fra. De indstillelige effektværdier er 0, 0.5, 1, 2, 3, 5, 7, 9, 11, 22 kW. Indstilling af skiftetærsklen for leveringseffekt (kW grid pil til venstre). Med drejekontakten (kW Grid pil til venstre) indstilles skiftetærsklen, hvor relæet skal tændes. De indstillelige effektværdier er 0.2, 0.5, 1, 2, 3, 5, 7, 9, 11, 22 kW. Funktionsmåde: Tilkobling af relækontakt 1-2. Når den indstillede ydelse for energilevering (pil til venstre) er nået, begynder reaktionstiden (AV), som med drejekontakten (AV) begynder mellem 0, 1, 3, 5, 10, 15, 30, 60, 90, 120 minutter kan indstilles. Den røde LED blinker bag drejekontakten (AV), så længe AV-tiden kører. Ved slutningen af AV-tiden tænder relækontakten, når effekten (kW) ikke er faldet igen under den indstillede skiftetærskel. Den røde STATUS-LED lyser, så længe relækontakten er lukket. Frakobling af relækontakt 1-2. Hvis den indstillede effekt for energibetræk (pil til højre) er nået, starter tilbageslagstiden (RV), som med drejekontakten (RV) begynder mellem 0, 1, 3, 5, 10, 15, 30, 60, 90, 120 minutter kan indstilles. Den røde LED bag drejekontakten (RV) blinker, så længe RV-tiden kører. I slutningen af RV-tiden slukker relækontakten, når effekten (kW) ikke igen er faldet under den indstillede skiftetærskel. Den røde STATUS-LED slukker, når relækontakten er åben.
