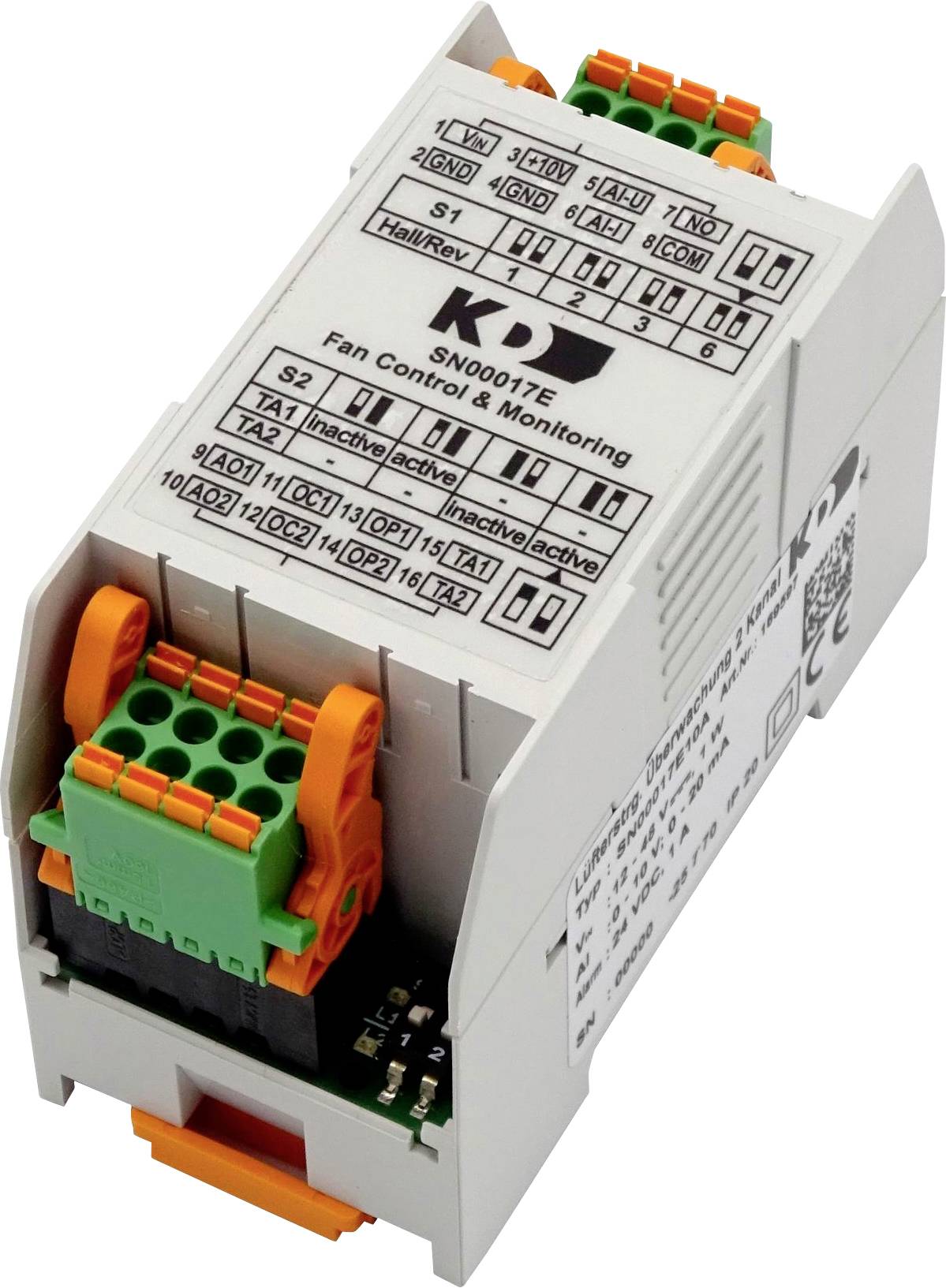

EBM Papst 169597 Styringsmodul

Apparatet omsætter et analogt signal (0…10 V eller potentiometer og 4…20 mA) til et PWM-signal (0…100 % impulsforhold). Det stiller to forskellige typer PWM-styringsinterfaces (OC - Open Collector og op - Open Collector med pullup) til rådighed, der giver samme tastforhold. Desuden er der en analog 0…10 V udgang AO, som også afgiver samme omdrejningstal. Hvis begge signalindgange (AI-U og AI-i) er tilsluttet, udlæses det højere beregnede omdrejningstal-styresignal.

Modulet overvåger omdrejningstallet på op til to ventilatorer med Hall-udgange (tachometer) i TA1 og TA2. DIP-kontakten S2 kan for hver af de to ventilatortilslutninger indstilles, om den overvåges eller ej. Med en anden DIP-kontakt S1 skal antallet af halmpulser, der afhænger af ventilatortypen, indstilles for hver omdrejning. Dermed beregner apparatet ud fra ventilatorens tachometersignal omdrejningstallet og sammenligner dette med en fast tærskelværdi. Modulet melder, at tærskeltemperatur underskrides gennem alarmkontakten og en rød LED, som er til stede på hver af de to ventilator-tilslutninger.
Alarmkontakten (potentialfri sluttekontakt) drives således, at den er tiltrukket i en fejlfri drift, eller hvis dreje-tallet er mindre end 15 %, og at den falder ved en fejl eller strømsvigt. Der er en fejl, hvis referenceværdien for omdrejningstal i min ved en overvåget ventilatortilslutning. Underskrides i 10 sekunder. Hvis fejlen ikke længere er til rådighed, nulstilles alarmkontakten. Fejlovervågningen er kun aktiv, hvis omdrejningstal-styresignalet min. 15 %. Overvågning af ventilatoren aktiveres først 10 sekunder efter tilkobling af forsyningsspændingen eller efter overskridelse af 15 % tærskel for omdrejningstal-styresignalets signal. Alarmkontakten er tiltrukket i løbet af denne startperiode.

Anvendelse:
- Styring af omdrejningstal og registrering af motorers/ventilatorer i kontaktskabe, opvarmningssystemer, ventilations- og klimaanlæg, som har en PWM / 0…10 V - styreindgang og/eller en Hall-udgang
- Omsætning af et analogt standard signal (f.eks. udgang på SPS) til et PWM-signal til omdrejningsstillingen for motorer og ventilatorer med PWM / 0…10 V – styreindgang
- Styring af omdrejningstal med potentiometer (kan tilsluttes eksternt, ikke integreret) af motorer og ventilatorer med PWM / 0…10 V – styreindgang

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
