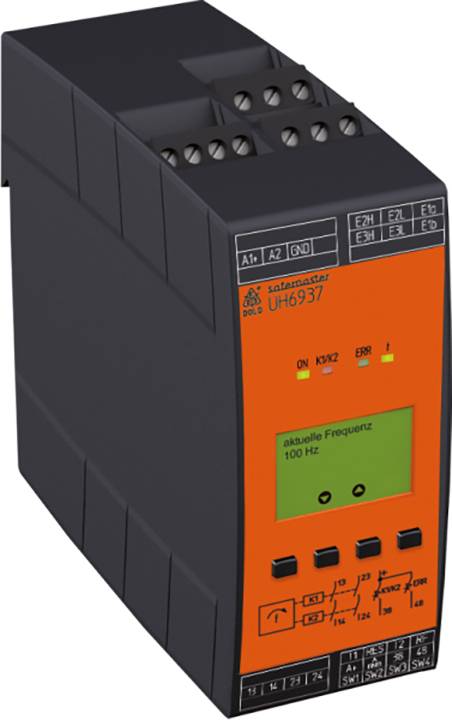

Dold UH6937.02PS/61 DC24V 0066820 Retureffektrelæ
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Retureffektrelæ
Driftsspænding
24 V/DC
Type
UH6937.02PS/61 DC24V
Dim.
(L x B x H) 121 x 45 x 107 mm
Bredde
45 mm
Datablad (PDF)
Antal
Total (6.872,00 kr. / stk.r)
6.872,00 kr.
ekskl. moms
Gratis fragt
Tekniske specifikationer
- Frekvens-måleindgang
- Spændingsområde
- E1A-E2L, E1b-E3L: AC 8... 280 V
- E1A-E2H, E1b-E3H: AC 16... 690 V
- (Afhængigt af frekvensen, se karakteristik)
- Indgangsfrekvens:
- Variant/0_ _: < 700 Hz
- Variant/1_ _: < 1200 Hz
- Galvanisk adskillelse: Frekvens-måleindgang til hjælpespænding og udgangskontakter
- Aktiveringsværdi (frekvensgrænse)
- Variant /0_ _: Kan indstilles fra 1 Hz... 600 Hz
- Variant/1_ _: Kan indstilles fra 1 Hz... 1000 Hz
- Taktfrekvens frekvensomformer
- Variant/0_ _: ≥ 1 kHz
- Variant/1_ _: ≥ 2 kHz
- Målenøjagtighed: < ± 2 %
- Stabilitet af den indstillede tærskel ved variation af hjælpespænding og temperatur: < ± 1 %
- Hysterese: Kan indstilles fra 2... 10 % af den indstillede indkoblingsværdi
- Hjælpespænding UH (galvanisk adskilt til måleindgang): DC 24 V.
- Strømforsyningen skal opfylde kravene fra selv/PELV
- Spændingsområde: 0,8... 1,1 UH
- Nominelt forbrug: Type. 3,2 W
- Sikring af enheden: Intern med PTC
- Overspændingsbeskyttelse: Intern via VDR
- Tilkoblingsvarighed reset-knap: > 1,2 s.
- Kontaktbestykning 2 sluttekontakter
- Kontakttype: Relæ, tvangsført
- Termisk strøm ith: 8 A (se samlet grænsekurve)
- KOBLINGSEVNE IHT. AC 15: 3 A/AC 230 V IEC/EN 60947-5-1
- I HENHOLD TIL DC 13: 2 A/DC 24 V IEC/EN 60947-5-1
- I analogi med DC 13: 4 A/DC 24 V ved 0,1 Hz
- Type
UH6937.02PS/61 DC24V
- Produkttype
Retureffektrelæ
- Driftsspænding
24 V/DC
- Dim.
(L x B x H) 121 x 45 x 107 mm
- Bredde
45 mm
- H
107 mm
- L
121 mm
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 2359199 Dold UH6937.02PS/61 DC24V 0066820 Retureffektrelæ
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2359199 Dold UH6937.02PS/61 DC24V 0066820 Retureffektrelæ
Beskrivelse
Hastigheds- og frekvensovervågningen UH 6937 er beregnet til sikker frekvensovervågning af vekselspændinger. Den anvendes til overvågning af udgangsfrekvensen for frekvensomformere eller til overvågning af frekvensen for sliberingløbningsmotorer. Et andet anvendelsesområde er overvågning af drev i krananlæg. Takket være displayet på fronten kan parametrene nemt og komfortabelt indstilles til det pågældende program og til enhver tid ændres.
· svarer til
Performance Level (PL) e) og kategori 4 iht. en ISO 13849-1
SIL-GRÆNSEN (SIL CL) 3 · i henhold til IEC/en 62061
Safety Integrity Level (SIL) 3 · i henhold til IEC/en 61508
Safety Integrity Level (SIL) 3 · i henhold til IEC/en 61511
· over-, underfrekvens eller vinduesovervågning af enfasede eller trefasede vekselspændinger
· brugervenligt display på forsiden
Til komfortabel menustyret parametrering
Til visning af nominelle og faktiske værdier i Hz
· hurtig reaktionstid ved periodemåling af indgangsfrekvens
· universelle måleindgange til AC-spændinger på 8... 280 V til 1-faset overvågning samt 16 ... 690 V til 1- og 3-faset overvågning
· indstillelig hysterese
· indstillelig frigivelsesforsinkelse på 0... 100 s.
· indstillelig overskudslusperiode fra 0... 100 s.
· indstillelig alarmforsinkelse på 0,1... 100 s.
· alarmhukommelse eller auto-reset
· galvanisk adskillelse mellem måleindgang, hjælpespænding og udgangskontakter
· 2-kanals opbygning
· tvangsstyrede udgangskontakter
· LED-visning og 2 halvledermeldeudgange
· 45 mm bredde
· med tilslutningsblokke, der kan stikkes for hurtig udskiftning af udstyr
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
· svarer til
Performance Level (PL) e) og kategori 4 iht. en ISO 13849-1
SIL-GRÆNSEN (SIL CL) 3 · i henhold til IEC/en 62061
Safety Integrity Level (SIL) 3 · i henhold til IEC/en 61508
Safety Integrity Level (SIL) 3 · i henhold til IEC/en 61511
· over-, underfrekvens eller vinduesovervågning af enfasede eller trefasede vekselspændinger
· brugervenligt display på forsiden
Til komfortabel menustyret parametrering
Til visning af nominelle og faktiske værdier i Hz
· hurtig reaktionstid ved periodemåling af indgangsfrekvens
· universelle måleindgange til AC-spændinger på 8... 280 V til 1-faset overvågning samt 16 ... 690 V til 1- og 3-faset overvågning
· indstillelig hysterese
· indstillelig frigivelsesforsinkelse på 0... 100 s.
· indstillelig overskudslusperiode fra 0... 100 s.
· indstillelig alarmforsinkelse på 0,1... 100 s.
· alarmhukommelse eller auto-reset
· galvanisk adskillelse mellem måleindgang, hjælpespænding og udgangskontakter
· 2-kanals opbygning
· tvangsstyrede udgangskontakter
· LED-visning og 2 halvledermeldeudgange
· 45 mm bredde
· med tilslutningsblokke, der kan stikkes for hurtig udskiftning af udstyr
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
