Dold UG9410PM 3AC200-480V 5A 0-10s Modbus RTU 0067521 Enhed til blød start købe

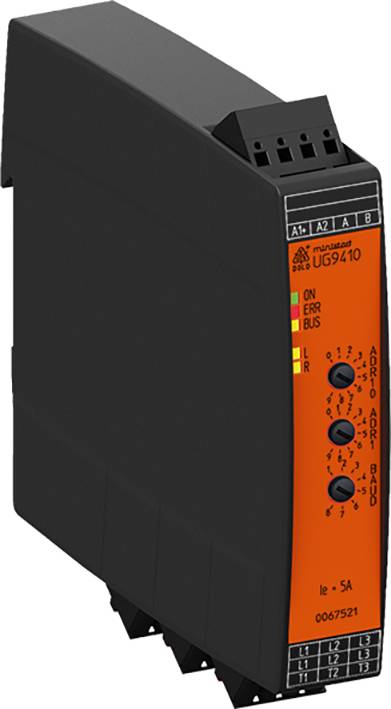

Et elektronisk beskyttelsesapparat med LED-indikatorer og drejeknapper til regulering af strøm og spænding i elektriske anvendelser.

Lignende billede

Datablad (PDF)

Levering fre. 23. okt.

Antal

stk.

Total (2.552,00 kr. / stk.r)

2.552,00 kr.

ekskl. moms

Gratis fragt

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Enhed til blød start, bremseenheder

Op til 7 funktioner i én enhed:
Venstreløb
Højregang
Blød start
Softudløb
Motorbeskyttelse
Overvågning af faserækkefølelse
Overvågning af faseudfaldsalarm
Den omfattende måle- og automatiseringsprotokol
80 % mindre pladsbehov
Nem og tidsbesparende ibrugtagning samt brugervenlig betjening med parametrering Modbus
Hybridrelæ forbinder fordele ved robust relasisteknik med slidfri halvlederteknologi
Høj grad af tilgængelighed gennem:
Overvågning af halvledertemperaturen
Høj spændingsfasthed fra halvleder op til 1500 V.
Uden strømsskift mellem drejeretning
Overbelastningsbeskyttelse af enheden
Indstikbare tilslutningsklemmer
TWIN-tilslutningsklemme til gennemsløjfning af hjælpespænding og bus

Tekniske specifikationer

MÆRKESPÆNDING L1/L2/L3: 3 AC 200... 480 V ± 10%
Nominel frekvens: 50 / 60 Hz, automatisk registrering
Hjælpespænding: DC 24 V ± 10%
Motorens nominelle strøm: 0,5 A... 5,0 A kan indstilles via Modbus
Driftstype
5,0 A: AC 53A: 6-2: 100-30 IEC/EN 60947-4-2
Strømforsyning: 200 A ( tp = 20 ms)
Grænsbelastningsintegral: 200 A2i's ( tp = 10 ms)
Spidsspærrespænding 1500 V
Overspændingsbegrænsning: AC 510 V.
Lækstrøm i slukket tilstand < 3 x 0,5 mA
Start-/udløbsspænding: 30... 80 % kan indstilles over Modbus
Start- / udløbsrampe: 0... 10 s kan indstilles via Modbus
Eget forbrug: 2 W.
Skiftepausetid: 150 ms
Indkoblingsforsinkelse
For styresignal: Min. 25 ms
Frakoblingsforsinkelse
For styresignal: Min. 30 ms
Strømmålingsanordning: AC 0,5... 30 A
Målenøjagtighed: ± 5 % af fuldt skalaudslag
Måleværdi-opdateringstid
Ved 50 Hz: 100 ms
Ved 60 Hz: 83 ms
Motorbeskyttelse
Til 5,0 A: Klasse 10
Elektronisk med termisk hukommelse
Reset: Manuelt via modbus
Kortslutningssikring
Maks. smeltesikring: 25 A GG / GL IEC/en 60947-5-1

Motorspænding: 3AC 200 - 480 V

Produkttype: Enhed til blød start

Forbindelsesstrøm: 5 A

Driftsspænding (detaljer): 3 AC 200... 480 V

Arbejdsfaser: 3

Produc.-delnr.: 0067521

Type: UG9410PM 3AC200-480V 5A 0-10s Modbus RTU

Dim.: (B x H x T) 22.5 x 105 x 120.3 mm

Tilslutning: Skrueklemme

Bredde: 22.5 mm

H: 105 mm

D: 120.3 mm

Maks. temperatur: +65 °C

Min. Temperatur: 0 °C

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2359192 Dold UG9410PM 3AC200-480V 5A 0-10s Modbus RTU 0067521 Enhed til blød start

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2359192 Dold UG9410PM 3AC200-480V 5A 0-10s Modbus RTU 0067521 Enhed til blød start

Beskrivelse

Den intelligente motorstarter UG 9410 anvendes til blød start, blød udløb, vending og beskyttelse af 3-fasede asynkronmotorer. Ved fasestromåling beregnes motortemperaturen via en termisk model og slukkes ved for høj temperatur. Derudover kan der også anvendes en termokontakt. Retningsskiftet sker via relæskift. Relæerne er slået fra uden strøm. Dette sørger for en lang levetid for enheden.

· I henhold til IEC/en 60947-4-2
· Modbus RTU-interface
· Til at anvende 3-fasede motorer på 0,18 kW ... 2,2 kW ved 400 V.
· 2-faset blød start, blød udløb
· 3 drejekontakt til indstilling af modbusadresse og baudrate
· 5 LED'er som statusvisning
· Brug strømløs vending med relæ, blød start, softstop med tyristorer
· Galvanisk adskillelse af styre- og hovedstrømkreds
· Bredde 22,5 mm

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
