Dold PF9015.11 3AC200-480V HU=AC230V 5-20A 0068478 Enhed til blød start købe

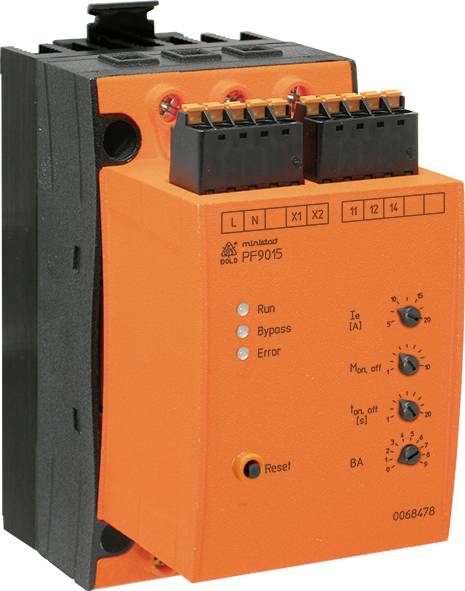

En elektronisk enhed i orange og sort med flere tilslutninger og etiketter: 'Kør', 'Omløb', 'Fejl'. Model 'PF9015'.

Lignende billede

Datablad (PDF)

Levering fre. 23. okt.

Antal

stk.

Total (4.552,00 kr. / stk.r)

4.552,00 kr.

ekskl. moms

Gratis fragt

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Enhed til blød start, bremseenheder

Til startstrømbegrænsning og ustart af asynkronmotorer med tryk
Kun en enhed 67,5 mm bred til blød start, motorbeskyttelse, faserækkefølge- , underspændings- og overspændingsovervågning
Gnidningsløs start og minimeret startstrøm
Øger levetiden for vekselstrømsmotorer og mekaniske drivkomponenter
Til motorstrømme op til 2 A (op til 4 A på forespørgsel)
Blød start-/softudløbstid 1 ... 2 s.
Energibesparelse ved hjælp af brokobling af effekthalvledere efter blød start
Symmetrisk startstrøm

Tekniske specifikationer

Hjælpespænding: AC 230 V ± 10%
Overspændingsbeskyttelse, varistor AC 275 V
Start- / udløbstid: 1... 20 s
Start-/udløbsmoment: 20... 70 % af motorens nominelle moment
Impulsspænding: Fuld udspænding af thyristorer
Kickstartid: 100 ms, 200 ms, 400 ms
Egetforbrug: 4 VA
Styreindgang Run X1(+), X2
Styrespænding: AC/DC 20 300 V
Styreindgangsstrøm: 0,2 mA... 3,1 mA
Indkoblingsforsinkelse 60 ms
Slukforsinkelse 320 ms
Meldeudgang klar 11, 12, 14
Kontaktbestykning: 1 omskifter
Brydeevne
Til AC 15
SLUTTEKONTAKT 3 A/AC 230 V IEC/EN 60 947-5-1
ÅBNER: 1 A / AC 230 V IEC/EN 60 947-5-1
Elektrisk levetid
Til AC 15 ved 3 A, AC 230 V: 2 x 105 koblingscyklusser
Tilladt startfrekvens: Maks. 1 800 koblingscyklusser/timer
Kortslutningssikring
Maks. smeltesikring: 4 A GG / GL IEC/en 60 947-5-1
Mekanisk levetid: ≥ 108 koblingscyklusser

Motorspænding: 3AC 200 - 480 V

Produkttype: Enhed til blød start

Forbindelsesstrøm: 5 A

Driftsspænding (detaljer): 3 AC 200... 480 V

Arbejdsfaser: 3

Produc.-delnr.: 0068478

Type: PF9015.11 3AC200-480V HU=AC230V 5-20A

Igangsætningstid for at opnå 60% lysstrøm (s): 1 ... 20 s

Udløbstid: 1 ... 20 s

Dim.: (L x B x H) 67.5 x 22.5 x 105 mm

Tilslutning: Skrueklemme
Fjederklemme

Bredde: 22.5 mm

H: 105 mm

L: 67.5 mm

D: 120.3 mm

Maks. temperatur: +50 °C

Min. Temperatur: -20 °C

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2359190 Dold PF9015.11 3AC200-480V HU=AC230V 5-20A 0068478 Enhed til blød start

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2359190 Dold PF9015.11 3AC200-480V HU=AC230V 5-20A 0068478 Enhed til blød start

Beskrivelse

PF 9015 fra MINISTART-familien er en robust elektronisk styreenhed til blød start og udløb af trefasestrøm-/asynkronmotorer med integrerede overvågningsfunktioner. Efter vellykket start brokobles effekthalvledere via relæer for at minimere effekttab i apparatet.

· I henhold til IEC/en 60 947-4-2
· Egnet til IE3-motorer
· 3-fasestyret med integreret bypass-relæ
· Faserækkefølge-, underspændingsog overspændingsovervågning
· Blokeringsbeskyttelse i bypass-tilstand
· Integreret motorbeskyttelse i henhold til klasse 10 · I henhold til IEC/en 60947-4-2
· Startstrømbegrænsning
· Thyristorovervågning
· Registrering af manglende belastning
· Automatisk frekvensregistrering af belastningsspændingen
· Temperaturovervågning af effekthalvledere
· Kickstart-funktion
· Konstruktionsbredde: 67,5 mm

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
