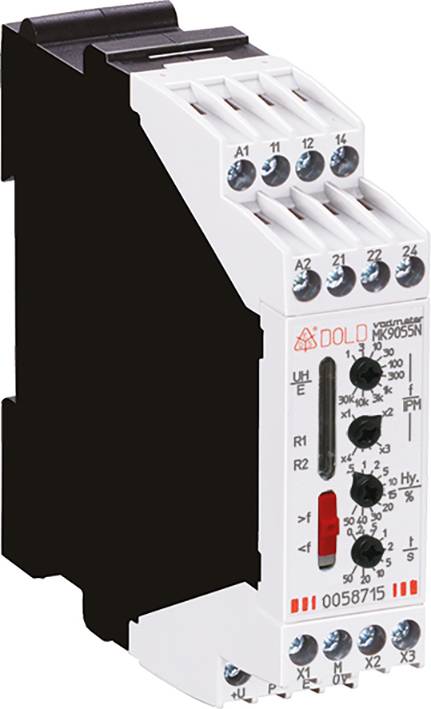

Dold MK9055N.12 1-120.000IPM UH=AC230V+DC24V 0058715 Drejetalsovervågning
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Drejetalsovervågning
Driftsspænding
24 V/DC
230 V/AC
Type
MK9055N.12 1-120.000IPM UH=AC230V+DC24V
Dim.
(B x H) 22.5 mm x 90 mm
Indbygningsdybde
97 mm
Datablad (PDF)
Antal
Total (1.992,00 kr. / stk.r)
1.992,00 kr.
ekskl. moms
Gratis fragt
Højdepunkter og detaljer
Overvågningsrelæer
- Beskytter personer, maskiner og producerede varer
- Nem og overskuelig indstilling af enheden
- Universalindgang, kan konfigureres til mange forskellige sensorer (PNP, NPN, 2-leder, kontakt, spænding)
- Reaktionshurtigt også ved lave omdrejningstal
Tekniske specifikationer
- Tid fra tilslutning af hjælpespænding til klar til måling: Ca. 0,4 s (ved indstilling af betrukket tid til 0)
- Prøvningstid/signalovervågningstid: Kan indstilles trinløst på logaritmisk delt skala;tA: 0... 50 s, tS: 0,1 ... 50 s.
- Kontaktudgang (11-12-14, 21-22-24)
- Kontaktbestykning: 2 skiftekontakter
- Termisk strøm ith: 4 A.
- Koblingsevne iht. AC 15 sluttekontakter: 3 A / AC 230 V IEC/en 60947-5-1
- ÅBNER: 1 A / AC 230 V IEC/EN 60947-5-1
- EFTER DC 13 LUKKER: 1 A / DC 24 V IEC/EN 60947-5-1
- ÅBNER: 1 A / DC 24 V IEC/EN 60947-5-1
- Elektrisk levetid ifølge AC 15 ved 1 A, AC 230 V: 1,5 x 105 skiftepin. IEC/EN 60947-5-1
- Kortslutningssikring maks. smeltesikring 4 A GG / GL IEC/en 60947-5-1
- Mekanisk levetid: ≥ 30 x 106 koblingscyklusser
- Analog spændingsudgang (variant/0_5, klemme "UA" mod "0V")
- Udgangsspænding 0... 10 V, lineær proportional med omdrejningstal/frekvens, ingen galv. Adskillelse til måleindgang og DC 24 Vforsyning
- Udgangsstrøm: 0... 20 mA eller 4... 20 mA, lineær proportional med omdrejningstal/frekvens, ingen galv. Adskillelse til måleindgang og DC 24 V-forsyning
- Type
MK9055N.12 1-120.000IPM UH=AC230V+DC24V
- Produkttype
Drejetalsovervågning
- Driftsspænding
24 V/DC
230 V/AC
- Dim.
(B x H) 22.5 mm x 90 mm
- Indbygningsdybde
97 mm
- Vægt
210 g
- Bredde
22.5 mm
- H
90 mm
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 2359206 Dold MK9055N.12 1-120.000IPM UH=AC230V+DC24V 0058715 Drejetalsovervågning
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2359206 Dold MK9055N.12 1-120.000IPM UH=AC230V+DC24V 0058715 Drejetalsovervågning
Beskrivelse
· i henhold til IEC/en 60 255-1
· registrering af over- eller underomdrejningstal / stilstand (funktion kan omstilles)
· videre indstillingsområde 1... 120.000 eller 0,15 ... 20.000 Hz (10 områder hver)
· valgfrit indgang til NAMUR-sensorer med sensor- og ledningsovervågning Afbrydelse og kortslutning
· justerbar hysterese 0,5... 50 %
· indstillelig tilslutning på data-tid 0...50 s, kan styres med ekstern kontakt
· indstillelig overvågning på manglende indgangssignal ved funktion for overfrekvens; kan anvendes som ekstra stilstandstærskel
· kan programmeres via klemmer:
Alarmforsinkelse på 0... 100 s.
Alarmhukommelse eller auto-reset
· LED-visninger til hjælpespænding, måleindgang og udgangsrelæ; ekstra LED til linje- /
· sensorfejl ved NAMUR-indgang
· ekstra spændinger AC 230 V og DC 24 V In Et apparat
· 2 skiftekontakter, hvilestrømsprincip (relæer bliver ved alarm)
· arbejdsstrømprincip efter anmodning
· valgfrit med analog udgang, proportional med omdrejningstallet
· variant med 2 frekvenstærskler og separat styrede udgangsrelæer til Under- og overhastighed se MK 9055N/5_
· bredde 22,5 mm
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
