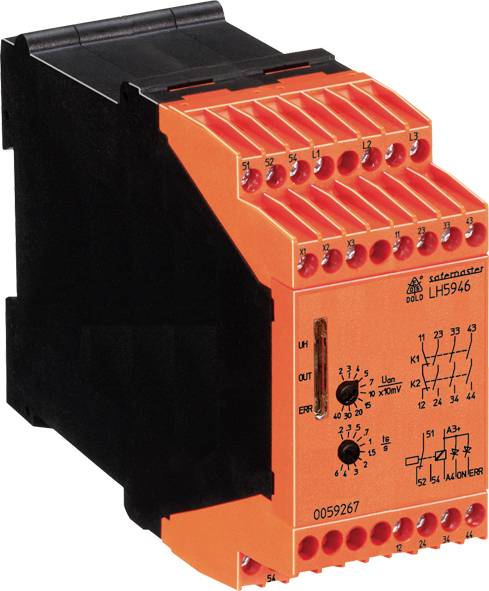

Dold LH5946.48/61 0,2-4V UH=AC230V 0,2-6s 0061895 Stilstandsovervågning
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Stilstandsovervågning
Driftsspænding
230 V/AC
Type
LH5946.48/61 0,2-4V UH=AC230V 0,2-6s
Dim.
(B x H) 45 mm x 90 mm
Indbygningsdybde
121 mm
Datablad (PDF)
Antal
Total (5.512,00 kr. / stk.r)
5.512,00 kr.
ekskl. moms
Gratis fragt
Højdepunkter og detaljer
Overvågningsrelæer
- Sensorløs og sikker
- Kort reaktionstid
- Enkel eftermontering, da den er sensorfri
- Kan kombineres med sikkerhedsholdning SAFEMASTER STS
Tekniske specifikationer
- INDGANG (L1 - L2 - L3)
- Måle-/motorspænding: Maks. AC 690 V.
- Indgangsmodstande 500 kΩ
- Respons Util: 20 mV ... 400 mV, kan indstilles eller 0,2... 4 V, kan indstilles
- Hysterese (til registrering af motorløb): 100 %
- Slukforsinkelse af udgangskontakter ved registrering af motorløb: < 100 ms
- Stilstandstid t: 0,2 ... 6 sek. kan indstilles
- HJÆLPESPÆNDING UH A1 - A2): AC 115 V, AC 230 V, AC 400 V, DC 24 V.
- Anbefalet sikring 2 A
- Spændingsområde AC: 0,8... 1,1 UN
- DC: 0,9... 1,2 UN
- Nominelt forbrug 5 VA, 3 W.
- Nominel frekvens (AC) 50 / 60 Hz
- Frekvensområde (AC) 45... 65 Hz
- Maks. ripplespænding (DC): 10 %
- Udgangsrelæernes indkoblingsforsinkelse ved tilkobling af hjælpespænding (stående motor): 0,4... 0,8 s + indstillet ts
- Kontaktbestykning (sikkerhedskontakter): 3 sluttekontakter, 1 brydekontakt
- Sluttekontakt-kontakterne 23-24, 33-34 og 43-44 kan anvendes til sikkerhedskredsløb.
- Åbne-kontakten 11-12 kan kun anvendes som meldekontakt!
- Kontakttype: Relæ, tvangsført
- Nominel koblingsspænding: AC 250 V.
- Termisk strøm ith: 5 A (op til 40 °C)
- Kvadratisk samlet strøm: Se Deratingskurve for skifteevne
- EFTER AC 15 LUKKER: 3 A/AC 230 V IEC/EN 60 947-5-1
- ÅBNER 1 A / AC 230 V IEC/EN 60 947-5-1
- EFTER DC 13 LUKKER: 1 A / DC 24 V IEC/EN 60 947-5-1
- ÅBNER 1 A / DC 24 V IEC/EN 60 947-5-1
- I overensstemmelse med DC 13 lukker: 4 A / 24 V ved 0,1 Hz IEC/en 60 947-5-1
- Åbner 4 A / 24 V ved 0,1 Hz IEC/en 5-1-60 947
- Elektrisk levetid ved 5 A, AC 230 V cos o.= 1: ≥ 2 x 105 koblingscyklusser
- Sikring af sikkerhedskontakter: Maks. smeltesikring 4 A gG / GL
- Sikringsautomat C6A maksimal startfrekvens: 1200 / h.
- Mekanisk levetid: ≥ 50 x 106 koblingscyklusser
- Halvleder-meldeudgange: 100 mA DC 24 V, pluskoblende, galvanisk adskilt; forsyning via A3+ / A4; »ON« til frigivelse, »ERR« for fejl
- Sluttekontakt-meldekontakt: 3 A AC 250 V (lukket frigivelse)
- Type
LH5946.48/61 0,2-4V UH=AC230V 0,2-6s
- Produkttype
Stilstandsovervågning
- Driftsspænding
230 V/AC
- Dim.
(B x H) 45 mm x 90 mm
- Indbygningsdybde
121 mm
- Vægt
400 g
- Bredde
45 mm
- H
90 mm
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 2359285 Dold LH5946.48/61 0,2-4V UH=AC230V 0,2-6s 0061895 Stilstandsovervågning
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2359285 Dold LH5946.48/61 0,2-4V UH=AC230V 0,2-6s 0061895 Stilstandsovervågning
Beskrivelse
Sikker stilstandsregistrering ved 3- og 1-fasede elektromotorer, for eksempel til frigivelse af beskyttelsesdørlåse på værktøjsmaskiner eller til aktivering af holderemer.
Stilstandsovervågningen LH 5946 er velegnet til registrering af stilstand for alle elektromotorer, der ved udløb opnår en spænding, der er betinget af remanens. LH 5946 måler denne spænding, der er induceret med restmagnetisering, ved viklingens klemmer. Dette gøres ved at anvende 2 redundante målekanaler (L2 mod L1 og L3 mod L1). Hvis induktionsspændingen på begge kanaler samtidig er mod 0, betyder det for enheden, at motorstilstand er i gang, og udgangsrelæet aktiveres. For at tilpasse apparatet til de mest forskellige motorer og anvendelserkan spændingsgrænsen U indstilles, under hvilken LH 5946 registrerer stilstand. Ligeledes kan den tid, hvor U skal underskrides, således at stilstanden permanent detekteres, og udgangskredsen frigives (stilstandstid ts), indstilles.
Desuden registrerer apparatet lederbrydninger på måleindgangene L1 / L2 / L3. Hvis lederbruddet konstateres, kommer udgangsrelæet i en sikker position (som ved kørende motor). Denne tilstand bliver gemt og kan slettes ved at bygge klemmerne X3 - X2. Desuden bliver målesignaler fra begge kanaler konstant sammenlignet med hinanden. Hvis signalerne er forskellige i mere end ca. 2,5 sekunder, udløses jævnstrømsfejlen. Denne fejl nulstilles, når begge kanaler igen får nok store signalspændinger.
Klemmerne X1-X2 står for en returkreds til overvågning af
Eksternt tilsluttede Beskyt til kontaktforstærkning (åbnekontakt) til rådighed. Hvis der ikke er behov for en hjemsendelseskreds, skal den
Klemmer X1 - X2 bliver brokoblet, da der ellers sker en fejlmelding.
· svarer til
Performance Level (PL) e og kategori 4 iht. en ISO 13849-1
- SIL-GRÆNSEN (SIL CL) 3 · i henhold til IEC/en 62061
Safety Integrity Level (SIL) 3 · i henhold til IEC/en 61508, IEC/en 61511 og en 61800-5-2
· sikker stilstandsovervågning af 3- og 1-fasede motorer
· der kræves ingen eksterne initiatorer
· omdrejningsretningsuafhængig
· lederbrudsregistrering i målekredsen
· tvangsstyrede sikkerhedsudgangskontakter: 3 sluttekontakter, 1 brydekontakt til AC 250 V.
· 2 halvledermeldeudgange
· 1 meldeudgang (sluttekontakt)
· indstillelig spændingstærskel
· indstillelig stilstandstid
· LED-visning til motorstilstand, ledningsbrud og driftsspænding
· egnet til anvendelse med frekvensomformere
· 45 mm bredde
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
