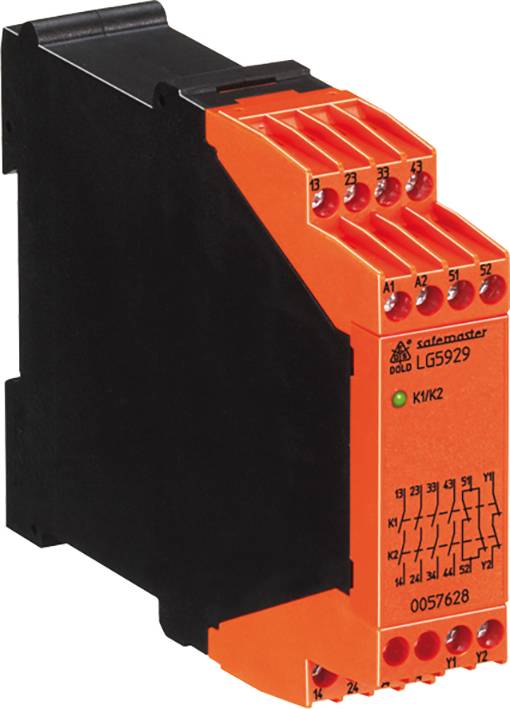

Dold LG5929.60/61 AC/DC24V 0064092 Udvidelsesmodul
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Udvidelsesmodul
Driftsspænding
24 V/AC
24 V/DC
Type
LG5929.60/61 AC/DC24V
Dim.
(B x H) 22.5 mm x 90 mm
Indbygningsdybde
121 mm
Datablad (PDF)
Antal
Total (1.512,00 kr. / stk.r)
1.512,00 kr.
ekskl. moms
Gratis fragt
Højdepunkter og detaljer
Overvågningsrelæer
- Sikker kontaktudvidelse
Tekniske specifikationer
- Kontaktbestykning: 5 sluttekontakter, 1 brydekontakt til returkreds
- Reaktionstid: Maks. 20 ms
- Faldtid: Maks. 35 ms
- Kontakttype: Relæ, tvangsført
- Nominel udgangsspænding: AC 250 V.
- Termisk strøm ith: Maks. 8 A se strømgrænsekurve
- Koblingsevne iht. AC 15 sluttekontakter: 3 A / AC 230 V IEC/en 60947-5-1
- ÅBNER: 2 A / AC 230 V IEC/EN 60947-5-1
- EFTER DC 13 SLUTTER: 2 A/DC 24 V IEC/EN 60947-5-1
- ÅBNER: 2 A / DC 24 V IEC/EN 60947-5-1
- I overensstemmelse med DC 13 lukker: 4 A / 24 V ved 0,1 Hz IEC/en 60947-5-1
- Åbner: 4 A / 24 V ved 0,1 Hz IEC/en 60947-5-1
- Elektrisk levetid ifølge AC 15 ved 2 A, AC 230 V: 105 koblingscyklusser IEC/en 60947-5-1
- Tilladt startfrekvens: 1200 koblingscyklusser/timer
- Kortslutningssikring maks. smeltesikring 10 A GG / GL IEC/en 60947-5-1
- Maks. sikringsautomat: B 6 A.
- Mekanisk levetid: 20 x 106 koblingscyklusser
- Temperaturområde drift: - 25... + 55 °C
- Opbevaring: - 25 ... + 85 °C
- Type
LG5929.60/61 AC/DC24V
- Produkttype
Udvidelsesmodul
- Driftsspænding
24 V/AC
24 V/DC
- Dim.
(B x H) 22.5 mm x 90 mm
- Indbygningsdybde
121 mm
- Vægt
205 g
- Bredde
22.5 mm
- H
90 mm
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 2359246 Dold LG5929.60/61 AC/DC24V 0064092 Udvidelsesmodul
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2359246 Dold LG5929.60/61 AC/DC24V 0064092 Udvidelsesmodul
Beskrivelse
Hvis der er brug for flere sikkerhedskredse end et sikkerhedsmodul stiller til rådighed, indsættes udvidelsesmodul LG 5929. Det anvendes til sikker og pålidelig kontaktmangfoldigelse og kontaktforstærkning af sikkerhedsmoduler med overvågning af returkredsen. Udvidelsesmodulet har tvangsstyrede kontakter og kan leveres med forskellige kontaktkombinationer.
· svarer sammen med et egnet skifteapparat
Performance Level (PL) e) og kategori 4 iht. en ISO 13849-1
SIL-GRÆNSEN (SIL CL) 3 · i henhold til IEC/en 62061
Safety Integrity Level (SIL) 3 · i henhold til IEC/en 61508
· i henhold til en 50156-1 for fyringsanlæg
· styring også mulig med sikkerhedsrettede halvlederudgange (BWS, nød-STOP og så videre)
· redundante og tvangsstyrede kontakter
· udgang: Maks. 5 sluttekontakter eller 4 sluttekontakter / 1 brydekontakt, 1 brydekontakt til returkreds
· til 1- eller 2-kanalede tilstrømninger
· visning af driftstilstand
· ledertilslutning: Også 2 x 1,5 mm2 litzetråd med kappe og plastkraver, eller 2 x 2,5 mm2 massiv
· 22,5 mm bredde
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
· svarer sammen med et egnet skifteapparat
Performance Level (PL) e) og kategori 4 iht. en ISO 13849-1
SIL-GRÆNSEN (SIL CL) 3 · i henhold til IEC/en 62061
Safety Integrity Level (SIL) 3 · i henhold til IEC/en 61508
· i henhold til en 50156-1 for fyringsanlæg
· styring også mulig med sikkerhedsrettede halvlederudgange (BWS, nød-STOP og så videre)
· redundante og tvangsstyrede kontakter
· udgang: Maks. 5 sluttekontakter eller 4 sluttekontakter / 1 brydekontakt, 1 brydekontakt til returkreds
· til 1- eller 2-kanalede tilstrømninger
· visning af driftstilstand
· ledertilslutning: Også 2 x 1,5 mm2 litzetråd med kappe og plastkraver, eller 2 x 2,5 mm2 massiv
· 22,5 mm bredde
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
