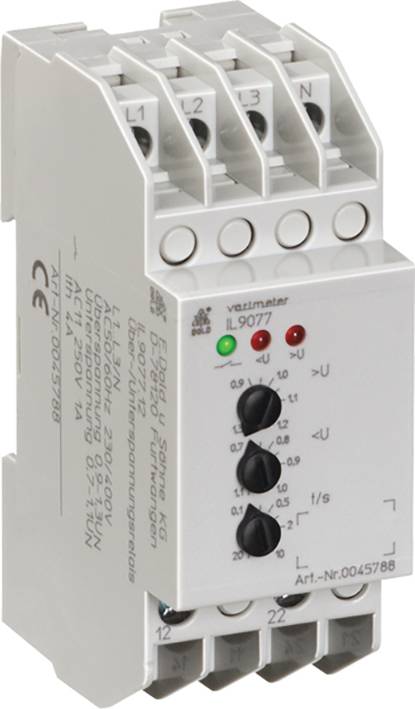

Dold IL9077.12 3/NAC 400/230V 0,1-20S. 0045788 Spændingsovervågningsrelæ
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Spændingsovervågningsrelæ
Driftsspænding
230 V
400 V
Type
IL9077.12 3/NAC 400/230V 0,1-20S.
Dim.
(B x H) 35 mm x 90 mm
Indbygningsdybde
59 mm
Datablad (PDF)
Antal
Total (2.152,00 kr. / stk.r)
2.152,00 kr.
ekskl. moms
Gratis fragt
Højdepunkter og detaljer
Overvågningsrelæer
- Højere sikkerhed i bygninger
Tekniske specifikationer
- Nominel spænding UN:
- 1-faset tilslutning: AC 100V , 115 V, 220 V, 230 V,
- AC 400 V, 415 V, 440 V, 500 V.
- 3-faset uden nulleder: 3AC 100 V, 115 V, 220 V, 230 V,
- 3AC 400 V, 415 V, 440 V, 480 V, 500 V.
- 3-faset med nulleder: 3/N AC 100 V / 58 V; 3/N AC 110 V / 64 V;
- 3/N AC 200 V / 115 V; 3/N AC 220 V / 127 V;
- 3/N AC 230 V / 133 V; 3/N AC 400 V / 230 V;
- 3/N AC 415 V / 240 V; 3/N AC 440 V / 254 V;
- 3/N AC 480 V / 277 V; 3/N AC 500 V / 290 V.
- Spændingsområde: 0,7... 1,3 UN
- Overbelastningsevne: 1,35 UN, permanent
- Nominelt forbrug: Ca. 8 VA (L3-N) (ca. 16 VA ved IP 9077)
- Nominel frekvens: 50 / 60 Hz
- Responsværdi for
- Overspænding "> U" 0,9... 1,3 UN kan indstilles
- Responsværdi for
- Underspænding "< U": 0,7... 1,1 UN kan indstilles
- Hysterese: Hver ca. 4 % af den indstillede værdi
- Tidsforsinkelse: 0,1... 20 sek. kan indstilles
- Tærskel for asymmetriregistrering
- SL/SL 9077/010: Ca. 5 ... 10 % faseasymmetri
- Kontaktbestykning: 2 skiftekontakter
- Kontaktmateriale: AgNi
- Koblingsspænding: AC 250 V.
- Termisk strøm ith: 4 A.
- Koblingsevne iht. AC 15 sluttekontakter: 3 A / AC 230 V IEC/en 60947-5-1
- ÅBNER: 2 A / AC 230 V IEC/EN 60947-5-1
- Elektrisk levetid iht. AC 15 ved 1 A, AC 230 V: ≥ 1,5 x 105 skiftepin. IEC/EN 60947-5-1
- Kortslutningssikring maks. smeltesikring 4 A GG / GL IEC/en 60947-5-1
- Mekanisk levetid: 30 x 106 koblingscyklusser
- Temperaturområde drift: - 20... + 60 °C
- Oplagring: - 25... + 60 °C
- Ledertilslutning: Skrueklemmer
- Type
IL9077.12 3/NAC 400/230V 0,1-20S.
- Produkttype
Spændingsovervågningsrelæ
- Driftsspænding
230 V
400 V
- Dim.
(B x H) 35 mm x 90 mm
- Indbygningsdybde
59 mm
- Vægt
110 g
- Bredde
35 mm
- H
90 mm
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 2359243 Dold IL9077.12 3/NAC 400/230V 0,1-20S. 0045788 Spændingsovervågningsrelæ
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2359243 Dold IL9077.12 3/NAC 400/230V 0,1-20S. 0045788 Spændingsovervågningsrelæ
Beskrivelse
Overvågning af veksel- og trefasenet på under- og overspænding, for eksempel til overvågning af egenproduktionsanlæg i henhold til VDE 0100.
· i henhold til IEC/en 60 255-1
· registrering af overspænding, underspænding og faseudfald
· netfejl-diagnose med flere LED'er
· responsværdier for over- og underspænding kan indstilles separat
· store indstillingsområder 0,9... 1,3 UN og 0,7 ... 1,1 UN
· windstable tidsforsinkelser på 0,1 ... 20 s
· hvilestrømsprincip
· uden hjælpespænding
· faserækkefølge vilkårlig
· kan også anvendes 1-faset
· 2 skiftekontakter
· 35 mm bredde
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
· i henhold til IEC/en 60 255-1
· registrering af overspænding, underspænding og faseudfald
· netfejl-diagnose med flere LED'er
· responsværdier for over- og underspænding kan indstilles separat
· store indstillingsområder 0,9... 1,3 UN og 0,7 ... 1,1 UN
· windstable tidsforsinkelser på 0,1 ... 20 s
· hvilestrømsprincip
· uden hjælpespænding
· faserækkefølge vilkårlig
· kan også anvendes 1-faset
· 2 skiftekontakter
· 35 mm bredde
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
