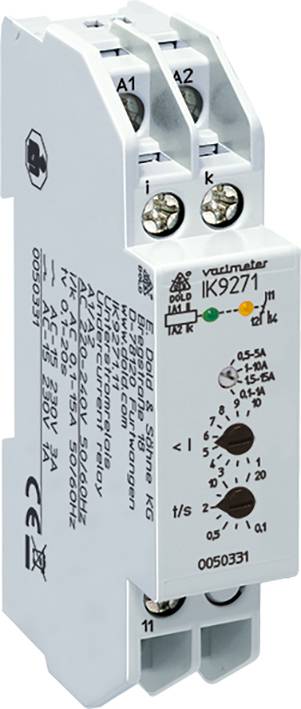

Dold IK9271.11 AC220-240V 0,1-15A Tv=0,1-20S. 0050331 Strømovervågningsrelæ
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Strømovervågningsrelæ
Driftsspænding
230 V
400 V
Type
IK9271.11 AC220-240V 0,1-15A Tv=0,1-20S.
Dim.
(B x H) 17.5 mm x 90 mm
Indbygningsdybde
61 mm
Datablad (PDF)
Antal
Total (1.512,00 kr. / stk.r)
1.512,00 kr.
ekskl. moms
Gratis fragt
Højdepunkter og detaljer
Overvågningsrelæer
- Højere sikkerhed i bygninger
Tekniske specifikationer
- Målekredse: 1-faset
- Måleområder (nominel frekvens 50... 400 Hz):
- 0,1 ... 15 A
- 4 delområder via drejekontakt
- indstillelig: 0,1... 1 A; 0,5 ... 5 A, 1 ... 10 A, 1,5 ... 15 A maks. Mærkestrøm: 20 A ved 50 °C 15 A ved 60 °C.
- Indstilling af responsværdien: Trinløs indstilling i måleområdet
- Frigivelsesforhold (hysterese): Ca. 4 % af indstillingsværdien, fast indstillet
- Repeterbarhed: ≤ ± 1 %
- Tidsforsinkelse tv: 0,1... 20 sek. kan indstilles
- HJÆLPESPÆNDING UH: AC/DC 24 V, AC 220... 240 V
- Spændingsområde:
- AC: 0,8... 1,1 UH
- DC: 0,8... 1,25 UH
- Nominelt forbrug ved AC 230 V 3,2 VA
- VED DC 24 V 0,8 W.
- Nominel frekvens: 50 / 60 Hz
- Frekvensområde: ± 5 %
- Kontaktbestykning: 1 omskifter
- Termisk strøm ith: 5 A.
- Koblingsevne iht. AC 15 sluttekontakter: 3 A / AC 230 V IEC/en 60947-5-1
- ÅBNER: 1 A / AC 230 V IEC/EN 60947-5-1
- Elektrisk levetid ifølge AC 15 ved 1 A, AC 230 V lukker:3 x 105 koblingscyklusser IEC/en 60947-5-1
- Kortslutningssikring maks. smeltesikring 4 A GG / GL IEC/en 60947-5-1
- Mekanisk levetid: > 50 x 106 koblingscyklusser
- Temperaturområde drift: - 20... + 60 °C
- Oplagring: - 25... + 60 °C
- Ledertilslutning: Skrueklemmer
- Type
IK9271.11 AC220-240V 0,1-15A Tv=0,1-20S.
- Produkttype
Strømovervågningsrelæ
- Driftsspænding
230 V
400 V
- Dim.
(B x H) 17.5 mm x 90 mm
- Indbygningsdybde
61 mm
- Vægt
70 g
- Bredde
17.5 mm
- H
90 mm
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 2359267 Dold IK9271.11 AC220-240V 0,1-15A Tv=0,1-20S. 0050331 Strømovervågningsrelæ
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2359267 Dold IK9271.11 AC220-240V 0,1-15A Tv=0,1-20S. 0050331 Strømovervågningsrelæ
Beskrivelse
Understrømsovervågning i dreje- og vekselstrømsnet.
· i henhold til IEC/en 60 255-1
· indkoblingsværdi kan indstilles
· hysterese fast indstillet
· indstillelig koblingsforsinkelse
· hvilestrømprincip (udgangsrelæ i tilfælde af fejl ikke aktiveret)
· valgfrit arbejdsstrømprincip (udgangsrelæ er aktiveret i tilfælde af fejl)
· LED-visning
· med hjælpespænding
· hjælpkreds - målekreds galvanisk adskilt
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
· i henhold til IEC/en 60 255-1
· indkoblingsværdi kan indstilles
· hysterese fast indstillet
· indstillelig koblingsforsinkelse
· hvilestrømprincip (udgangsrelæ i tilfælde af fejl ikke aktiveret)
· valgfrit arbejdsstrømprincip (udgangsrelæ er aktiveret i tilfælde af fejl)
· LED-visning
· med hjælpespænding
· hjælpkreds - målekreds galvanisk adskilt
