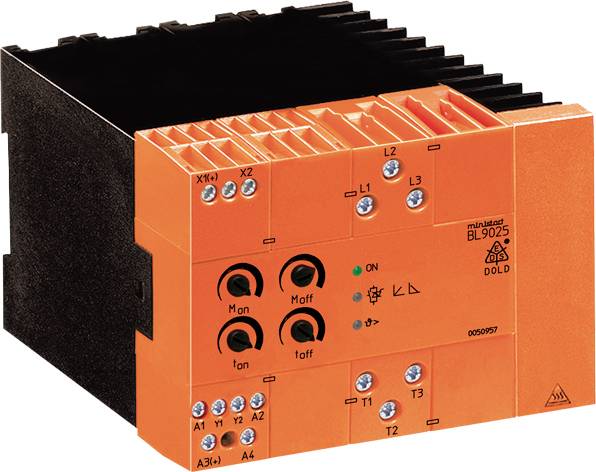

Dold BL9025 3AC200-480V 50/60Hz 11,0kW 0050957 Enhed til blød start Motorydelse ved 400 V 11 kW Nominel strøm 25 A
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Antal
Total (3.752,00 kr. / stk.r)
3.752,00 kr.
ekskl. moms
Gratis fragt
Tekniske specifikationer
- Nominel frekvens: 50 / 60 Hz
- Nominel motoreffekt PN ved
- 480 V: 15 kW
- 400 V: 11 kW
- 200 V: 5,5 kW
- MÆRKESTRØM IN 25 A
- Koblingshyppighed ved 3 x iN, 10 sek., A = 45°C: 10 / h.
- Tid mellem 2 starter: Min. 350 s.
- Nominel minimummotorydelse: Ca. 0,1 PN
- Startspænding: 30... 80%
- Indkøringsrampe: 1... 10 Sek.
- Udløbsspænding: 30... 80%
- Udløbrampe: 1... 20 s
- Gentagelsestid inden brug: 200 ms
- Styreindgang
- Tilladt spænding X1/X2: AC/DC 24 - 480 V.
- Koblingstærskel start > 20 V.
- Koblingstærskel udløb: < 5 V
- Motorspænding
3AC 200-480 V
- Produkttype
Enhed til blød start
- Forbindelsesstrøm
25 A
- Motorydelse ved 400 V
11 kW
- Arbejdsfaser
2
- Produc.-delnr.
0050957
- Nominel strøm
25 A
- Nominel strøm - afrundet
25 A
- Type
BL9025 3AC200-480V 50/60Hz 11,0kW
- Motorydelse ved 230 V/ 400 V
11.0 kW
- Bremsetid (maks.)
20 s
- Udløbstid
20 s
- Dim.
(L x B x H) 90 x 90 x 85 mm
- Tilslutning
Skrueklemme
- Tilslutningsledning
11 kW
- Bredde
90 mm
- H
85 mm
- L
90 mm
- D
121 mm
- Maks. temperatur
+40 °C
- Min. Temperatur
0 °C
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 2359263 Dold BL9025 3AC200-480V 50/60Hz 11,0kW 0050957 Enhed til blød start Motorydelse ved 400 V 11 kW Nominel strøm 25 A
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2359263 Dold BL9025 3AC200-480V 50/60Hz 11,0kW 0050957 Enhed til blød start Motorydelse ved 400 V 11 kW Nominel strøm 25 A
Beskrivelse
Enhed til blød start er robuste elektroniske styreenheder til blød start af trefasestrøm-asynkronmaskiner. To motorfaser påvirkes ved hjælp af faseskæring af tyristorer på en sådan måde, at strømmen hele tiden kan stige. Motorens drejningsmoment er det samme under opløbsforløbet. Herved sikres, at drevet kan køre i jævnt tryk. Dermed udelukkes, at drevelementer beskadiges, fordi det pludselig ventende startmoment ikke opstår ved direkte tilkobling. Denne egenskab muliggør en billig konstruktion af drevelementerne. Efter vellykket start brokobles aldringsapparaterne med interne relækontakter for at minimere tabene i enheden. Softudløbefunktionen skal forlænge drevets naturlige udløbstid for også at forhindre en pludselig standsning.
Bemærk:
Indstillingen af drevene kan ikke indstilles med disse enheder. Ligeledes opnås der i frakoblet tilstand, altså uden belastning, ingen udpræget blød start. Hvis effekthalvledere skal beskyttes mod kortslutning eller jordforbindelse under påløbsopstarten, skal der anvendes tre supervenstre sikringer (se tekniske data). Ellers anvendes de normale foranstaltninger til beskyttelse af linje og motor. Ved stor startfrekvens
Anbefales som motorbeskyttelsesforanstaltning overvågning af viklingstemperaturen. Enhed til blød start må ikke belastes med kapacitiv belastning, som for eksempel Blindeffektkompensation, anvendes ved udgangen. For at garantere sikkerheden for personer og anlæg må kun personale med de rette kvalifikationer arbejde på dette udstyr.
· Blød start- og blød udløbsfunktion
· Med 2-faset motorstyring
· Til motorydelser op til 15 kW ved 3 AC 400 V.
· Separat indstillingsmulighed for start- og udløbstid hhv.
· Start- og udløbsmoment
· Stort motorspændingsområde
· Galvanisk adskilt styreindgang
· Med stort spændingsområde op til AC/DC 480 V.
· Valg på apparatet til 3 Hjælpespændingsspændinger op til 230 V.
· Med integreret temperaturovervågning
· LED-displays.
· Opfylder kravene i IEC/en 60 947-4-2
· 90 mm udvendig bredde
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
