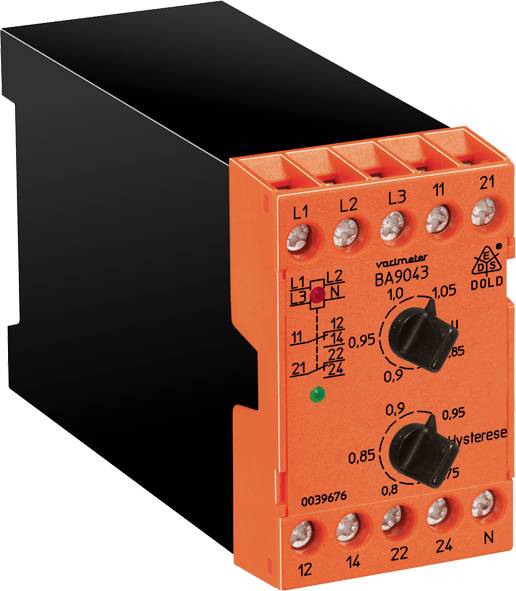

Dold BA9043 3AC50-400Hz 230/400V 0039676 Spændingsovervågningsrelæ
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Spændingsovervågningsrelæ
Driftsspænding
230 V
400 V
Type
BA9043 3AC50-400Hz 230/400V
Dim.
(B x H) 45 mm x 73 mm
Indbygningsdybde
132 mm
Datablad (PDF)
Antal
Total (2.072,00 kr. / stk.r)
2.072,00 kr.
ekskl. moms
Gratis fragt
Højdepunkter og detaljer
Overvågningsrelæer
- Højere sikkerhed i bygninger
Tekniske specifikationer
- MÆRKESPÆNDING UN 3/N AC 100/57 V; 220/127 V; 400/230 V.
- 415/240 V; 440/254 V; 500/290 V.
- 3/N AC, 690/400 V
- 3 AC 100 V; 220 V; 400 V; 415 V, 440 V; 500 V 3 AC 690 V
- Overbelastningsevne: 1,2 UN konstant
- Nominelt forbrug: AC 4 VA
- Nominel frekvens: 50 400 Hz
- Frekvensområde: ± 5 %
- Temperaturpåvirkning < 0,05 % / K.
- Aktiveringsværdi: 0,85... 1,05 UN, kan indstilles trinløst
- Med øverste drejeknap
- Frigivelsesforhold
- (Hysterese) 0,75 ... 0,95 af responsen
- Koblingsforsinkelse tM: Se diagram over koblingsforsinkelse
- Tidsforsinkelse tv: Kan indstilles trinløst fra 0,5-10 s.
- Kontaktbestykning: 2 skiftekontakter
- Termisk strøm ith: 6 A; se diagram over konstant strøm-grænsekurve
- Koblingsevne iht. AC 15: Sluttekontakt: 3 A/AC 230 V IEC/en 60947-5-1
- ÅBNER: 1 A / AC 230 V IEC/EN 60947-5-1
- I HENHOLD TIL DC 13: SLUTTEKONTAKT: 1 A/DC 24 V IEC/EN 60947-5-1
- ÅBNER: 1 A / DC 24 V IEC/EN 60947-5-1
- Elektrisk levetid iht. AC 15 ved 3 A, AC 230 V: 3 x 105 skiftepin. IEC/EN 60947-5-1
- Kortslutningssikring maks. smeltesikring 4 A GG / GL IEC/en 60947-5-1
- Mekanisk levetid: > 30 x 106 koblingscyklusser
- Temperaturområde drift: - 20... + 60 °C
- Oplagring: - 25... + 60 °C
- Ledertilslutning: Skrueklemmer
- Type
BA9043 3AC50-400Hz 230/400V
- Produkttype
Spændingsovervågningsrelæ
- Driftsspænding
230 V
400 V
- Dim.
(B x H) 45 mm x 73 mm
- Indbygningsdybde
132 mm
- Vægt
310 g
- Bredde
45 mm
- H
73 mm
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 2359240 Dold BA9043 3AC50-400Hz 230/400V 0039676 Spændingsovervågningsrelæ
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2359240 Dold BA9043 3AC50-400Hz 230/400V 0039676 Spændingsovervågningsrelæ
Beskrivelse
· spændingsovervågning af trefasenet
· til industri- og jernbaneanvendelse
· I HENHOLD TIL IEC/EN 60255-1, IEC/EN 60255-26, DIN VDE 0435-303
· 3-faset
· til mærkespændinger på 3/N AC 100 / 57 V. Op til 690 / 400 V.
· aritmetisk middelværdimåling
· respons- og tilbageslagsværdi kan indstilles
· til net med eller uden nulleder
· hvilestrømprincip (udgangsrelæ i tilfælde af fejl ikke aktiveret)
· LED-visning til driftsberedskab og kontaktstilling
· overakselufølsom
· egnet til net på 50... 400 Hz
45 mm udvendig bredde
