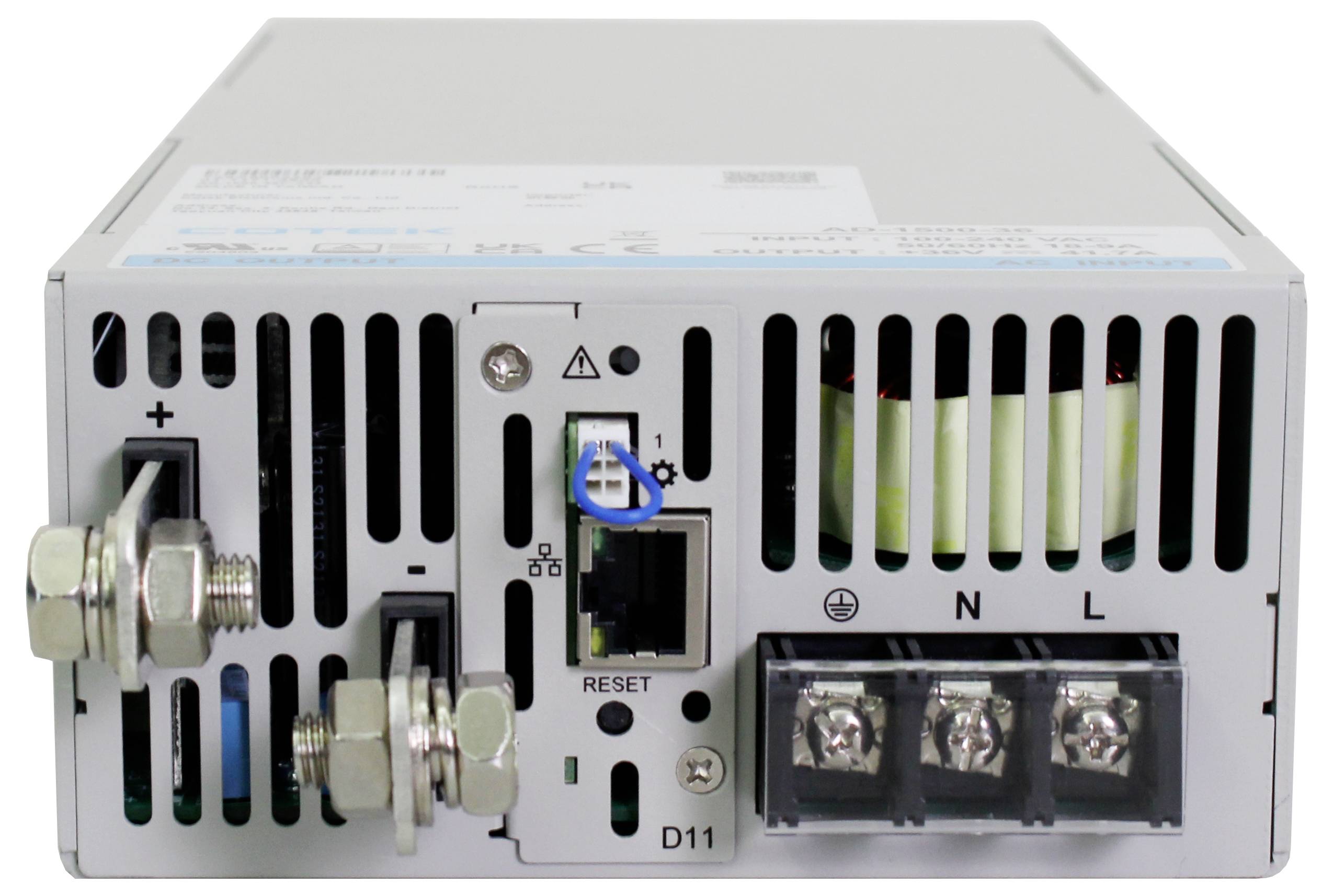

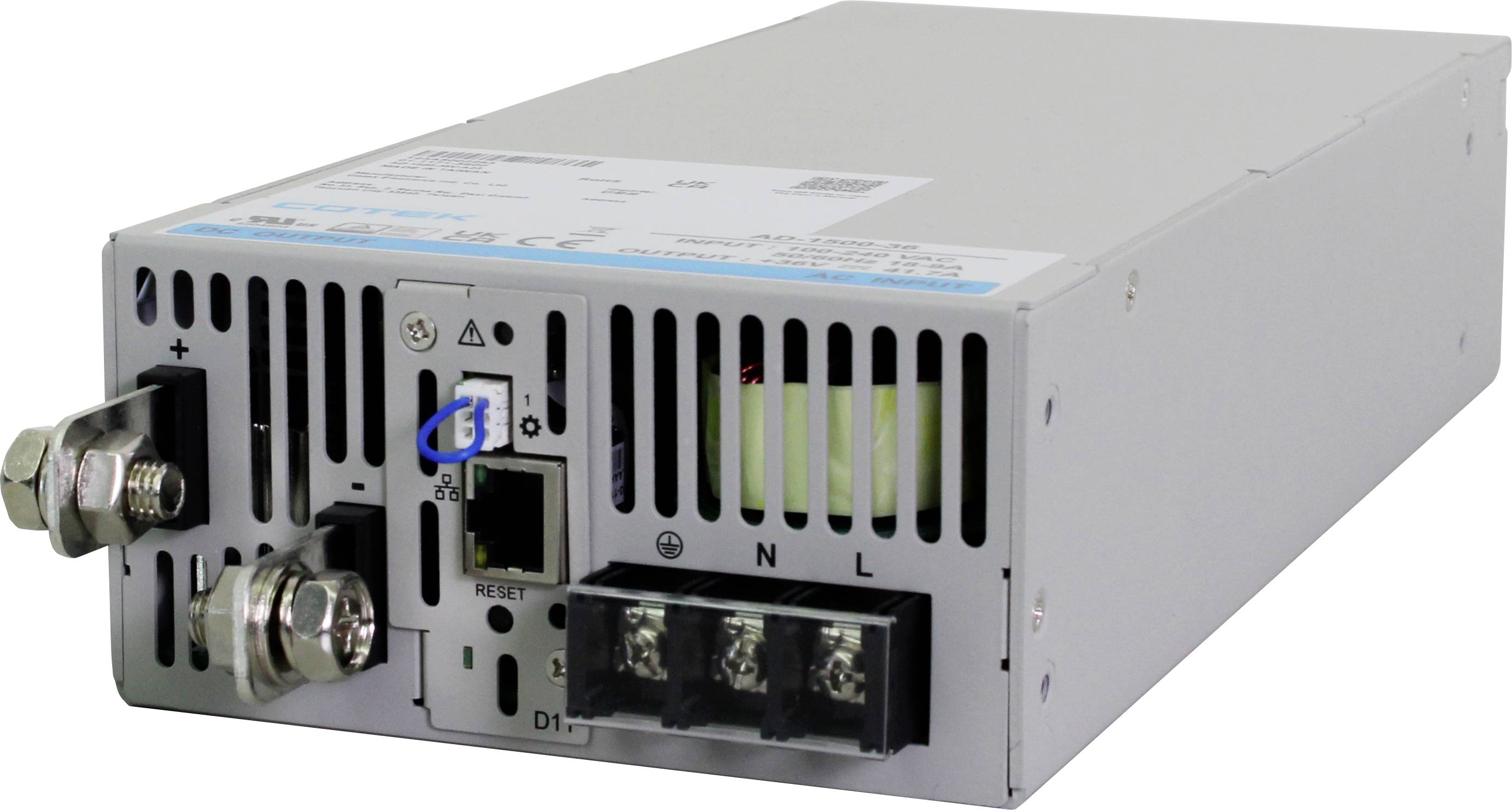

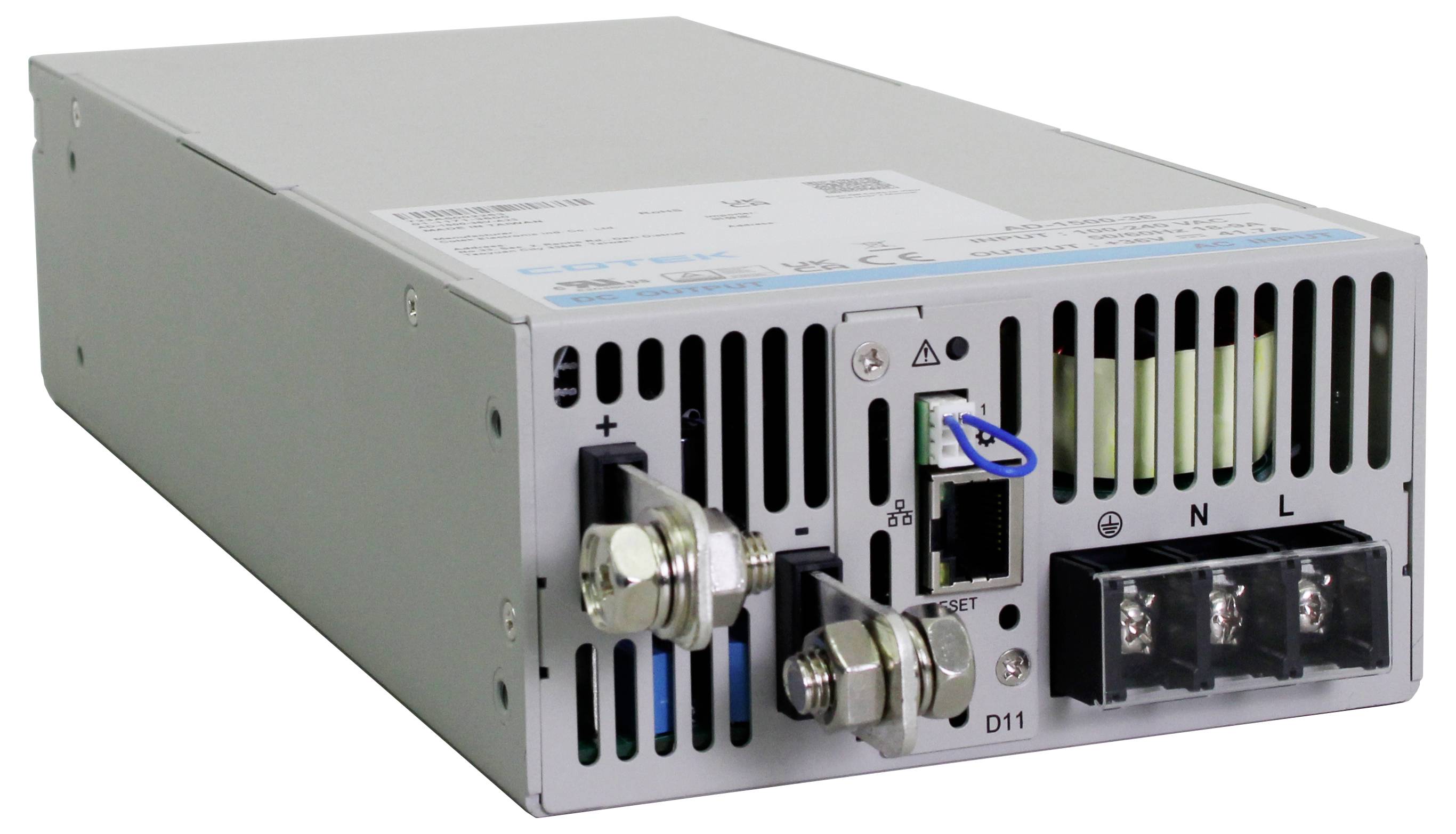

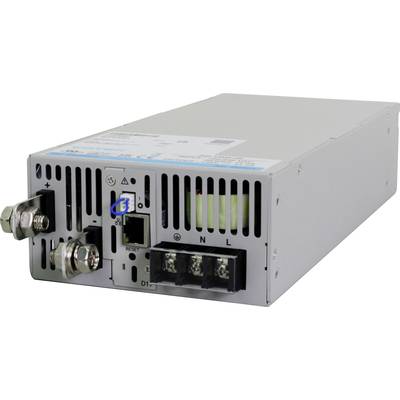

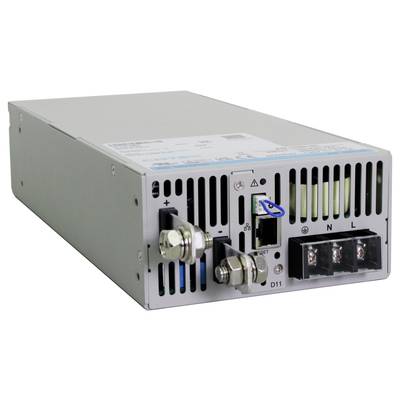

Dehner Elektronik AD 1500-400-D11 (400VDC) AC/DC-integreret strømforsyning 400 V/DC 3.75 A 1500 W
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
AC/DC-printstrømforsyninger
- Udgang 400 V/DC / 3.75 A
- Effekt 1500 W
- Skrueklemme
Tekniske specifikationer
- Produkttype
AC/DC-integreret strømforsyning
- Indgangsspænding (max.)
264 V/AC
370 V/DC
- Udgangsstrøm max.
3.75 A
- Udgangsstrøm (maks.) - afrundet
3.75 A
- Indgangsspænding (min.)
90 V/AC
250 V/DC
- Dim.
(L x B x H) 297 x 128 x 64 mm
- Udgangsspænding (maks.)
400 V/DC
- Tilslutning
Skrueklemme
1500 W
- Antal udgange
1 x
- Driftstemperatur (min.) (Derating)
60 °C
- Driftstemperatur (min.)
-25 °C
- Vægt
2600 g
- Strømforsyning-specifikationer
Justerbar udgangsspænding
Justerbar udgangsstrøm
Stabiliseret
- Type
Switch-mode-strømforsyning
- Bredde
128 mm
- H
64 mm
- L
297 mm
- Type
AD 1500-400-D11 (400VDC)
- PFC
Ja
- Maks. temperatur
85 °C
- Min. Temperatur
-40 °C
Dokumenter og downloads
Datablad
Datablad 3338791 Dehner Elektronik AD 1500-400-D11 (400VDC) AC/DC-integreret strømforsyning 400 V/DC 3.75 A 1500 W
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3338791 Dehner Elektronik AD 1500-400-D11 (400VDC) AC/DC-integreret strømforsyning 400 V/DC 3.75 A 1500 W
Information
Information 3338791 Dehner Elektronik AD 1500-400-D11 (400VDC) AC/DC-integreret strømforsyning 400 V/DC 3.75 A 1500 W
Overensstemmelseserklæring
Overensstemmelseserklæring 3338791 Dehner Elektronik AD 1500-400-D11 (400VDC) AC/DC-integreret strømforsyning 400 V/DC 3.75 A 1500 W
Betingelser for garanti
Betingelser for garanti 3338791 Dehner Elektronik AD 1500-400-D11 (400VDC) AC/DC-integreret strømforsyning 400 V/DC 3.75 A 1500 W
Beskrivelse
Cotek den nye serie ad-1500 har udviklet sig til de komplekse krav i forbindelse med industri 4.0, sundhed, batteriopladningsinfrastruktur og meget mere.
Med udskiftelige interfacemoduler er mulige på mange områder - fra enkelt- og paralleldrift, direkte styring til Remote-styring og fjernovervågning via Ethernet.
Det universelle AC-indgangsområde giver mulighed for global anvendelse i forskellige omgivelser. De nominelle udgangsspændinger fås som standard fra 120 VDC til 400 VDC. Derved kan både udgangsspændingen og udgangsstrømmen programmeres fleksibelt og intelligent i området fra 0 % op til 105 %.

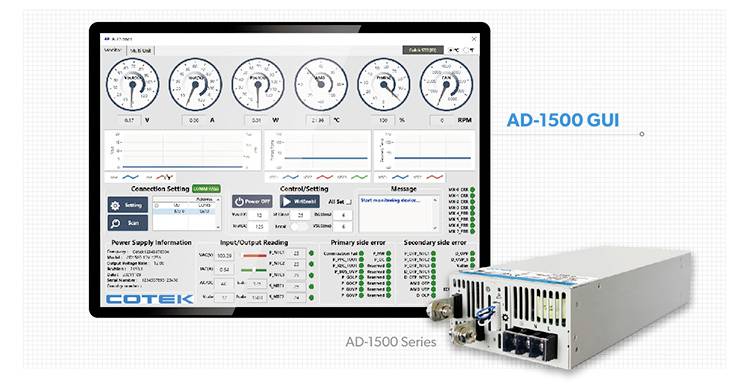

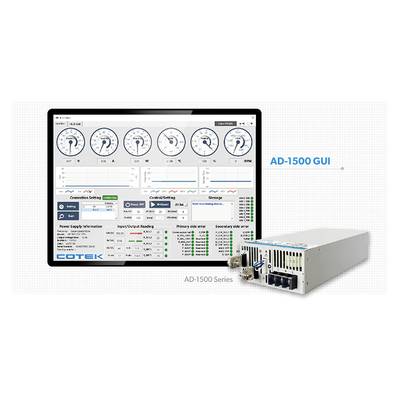

Den nye strømforsyning ad-1500 understøtter forskellige interfacekonfigurationer: RS-232/RS-485, I2O2, Ethernet, PMbus, MODBUS. Den brugende er via en brugervenlig grafisk overflade, der gør det muligt at konfigurere indstillingerne fleksibelt og præcist. Isolationsforbindelsen og den integrerede ering-diode sørger for et passende samspil mellem alle komponenter i den drevne anvendelse.
Conrad tilbyder ikke enkelte udskiftelige interfacekort (A23, A24, C11 og Ethernet), men alle modeller i spændinger mellem 120 VDC og 400 VDC i de forskellige versioner.
C11 enkeltkort (potentiometre til spænding og strøm og UART-interface)
A23 standardkort (paralleldrift) Cotek STD-protokol (RS-485) og PMBus-understøttelse
D11 Ethernet-kort (paralleldrift) ARP, IPv4, UDP, TCP Device Search Utility (DSU), DHCP-klient, SNMP, ICMP
A24 standardkort (paralleldrift) Modbus & PMbus
Conrad varenummer 3338777 ad 1500-120-A23 (120VDC)
Conrad varenummer 3338778 ad 1500-120-A24 (120VDC)
Conrad varenummer 3338779 ad 1500-120-C11 (120VDC)
Conrad varenummer 3338780 ad 1500-120-D11 (120VDC)
Conrad varenummer 3338781 ad 1500-150-A23 (150VDC)
Conrad varenummer 3338782 ad 1500-150-A24 (150VDC)
Conrad varenummer 3338783 ad 1500-150-C11 (150VDC)
Conrad varenummer 3338784 ad 1500-150-D11 (150VDC)
Conrad varenummer 3338785 ad 1500-250-A23 (250VDC)
Conrad varenummer 3338786 ad 1500-250-A24 (250VDC)
Conrad varenummer 3338787 ad 1500-250-C11 (250VDC)
Conrad varenummer 3338788 ad 1500-250-D11 (250VDC)
Conrad varenummer 3338789 ad 1500-400-A23 (400VDC)
Conrad varenummer 3338792 ad 1500-400-A24 (400VDC)
Conrad varenummer 3338790 ad 1500-400-C11 (400VDC)
Conrad varenummer 3338791 ad 1500-400-D11 (400VDC)
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Med udskiftelige interfacemoduler er mulige på mange områder - fra enkelt- og paralleldrift, direkte styring til Remote-styring og fjernovervågning via Ethernet.
Det universelle AC-indgangsområde giver mulighed for global anvendelse i forskellige omgivelser. De nominelle udgangsspændinger fås som standard fra 120 VDC til 400 VDC. Derved kan både udgangsspændingen og udgangsstrømmen programmeres fleksibelt og intelligent i området fra 0 % op til 105 %.
Den nye strømforsyning ad-1500 understøtter forskellige interfacekonfigurationer: RS-232/RS-485, I2O2, Ethernet, PMbus, MODBUS. Den brugende er via en brugervenlig grafisk overflade, der gør det muligt at konfigurere indstillingerne fleksibelt og præcist. Isolationsforbindelsen og den integrerede ering-diode sørger for et passende samspil mellem alle komponenter i den drevne anvendelse.
Conrad tilbyder ikke enkelte udskiftelige interfacekort (A23, A24, C11 og Ethernet), men alle modeller i spændinger mellem 120 VDC og 400 VDC i de forskellige versioner.
C11 enkeltkort (potentiometre til spænding og strøm og UART-interface)
A23 standardkort (paralleldrift) Cotek STD-protokol (RS-485) og PMBus-understøttelse
D11 Ethernet-kort (paralleldrift) ARP, IPv4, UDP, TCP Device Search Utility (DSU), DHCP-klient, SNMP, ICMP
A24 standardkort (paralleldrift) Modbus & PMbus
Conrad varenummer 3338777 ad 1500-120-A23 (120VDC)
Conrad varenummer 3338778 ad 1500-120-A24 (120VDC)
Conrad varenummer 3338779 ad 1500-120-C11 (120VDC)
Conrad varenummer 3338780 ad 1500-120-D11 (120VDC)
Conrad varenummer 3338781 ad 1500-150-A23 (150VDC)
Conrad varenummer 3338782 ad 1500-150-A24 (150VDC)
Conrad varenummer 3338783 ad 1500-150-C11 (150VDC)
Conrad varenummer 3338784 ad 1500-150-D11 (150VDC)
Conrad varenummer 3338785 ad 1500-250-A23 (250VDC)
Conrad varenummer 3338786 ad 1500-250-A24 (250VDC)
Conrad varenummer 3338787 ad 1500-250-C11 (250VDC)
Conrad varenummer 3338788 ad 1500-250-D11 (250VDC)
Conrad varenummer 3338789 ad 1500-400-A23 (400VDC)
Conrad varenummer 3338792 ad 1500-400-A24 (400VDC)
Conrad varenummer 3338790 ad 1500-400-C11 (400VDC)
Conrad varenummer 3338791 ad 1500-400-D11 (400VDC)
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Inkluderet i leveringen
- Betjeningsvejledning
