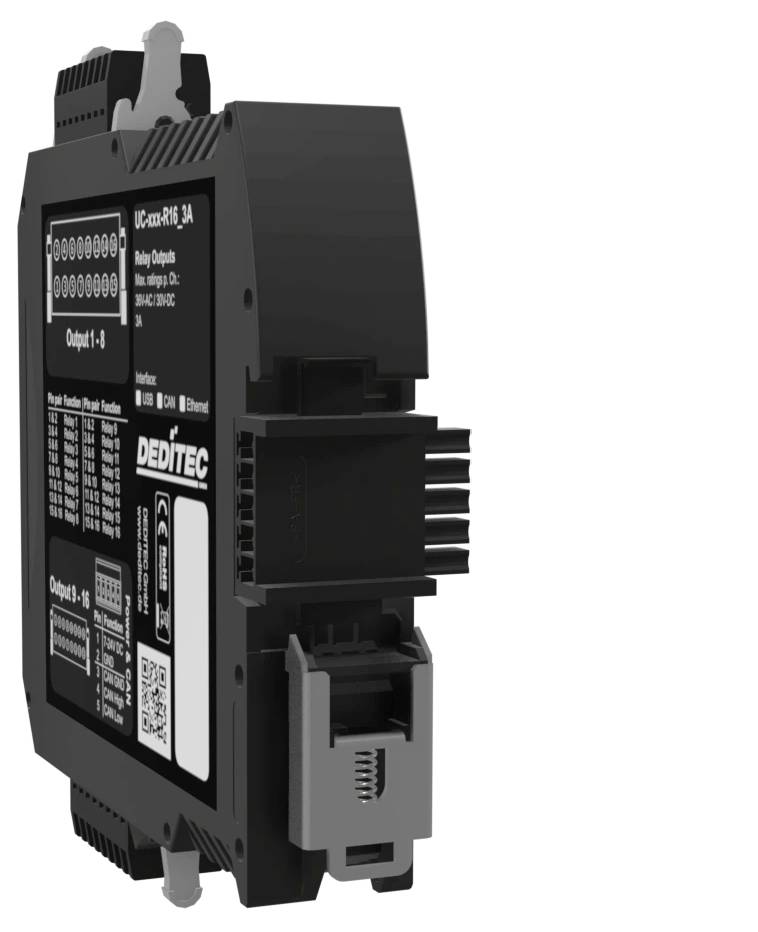

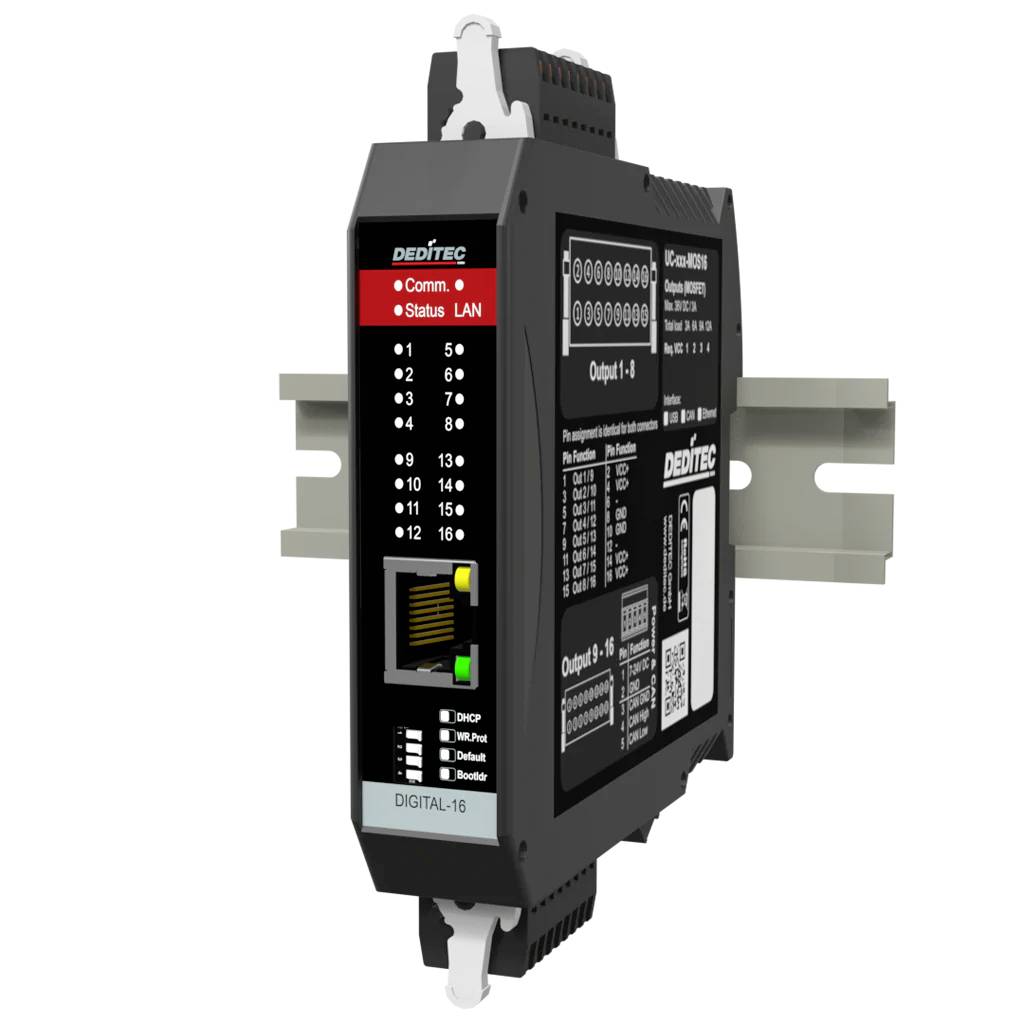

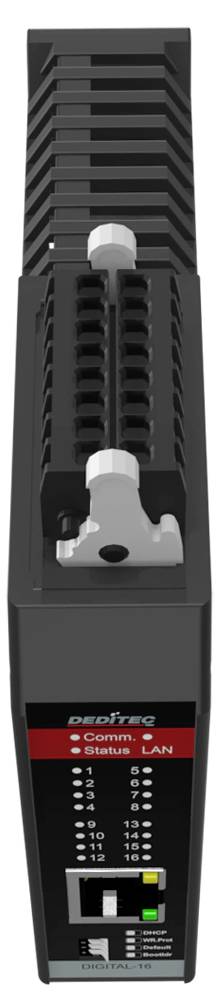

Deditec UC-CAN-E-R16_3A UC-CAN-E-R16_3A Relæmodul CAN , Ethernet Antal digitale udgange: 16 Antal digitale indgange: 0 A
Fremstillingsnr.
Artikel nr.:
Produkttype
Relæmodul
Interfaces
CAN
Ethernet
Antal relæudgange
16
Type
UC-CAN-E-R16_3A
Driftsspænding
12 V/DC
24 V/DC
Datablad (PDF)
Højdepunkter og detaljer
Relæ-, TTL- I/O- modul (Deditec)
- Ethernet 10/100 Mbit/sek.
- Understøttede protokoller: HTTP, UDP, TCP, DHCP, Modbus-TCP
- Styring: API til Windows og Linux (DELIB-driverbibliotek), Command Line Interface, beregnet TCP-protokol, Modbus-TCP
- Krypteret Ethernet kommunikation er mulig
- Åben standard- eller modbus TCP-protokol
- Webinterface og app (smartphone og tablet)
- Galvanisk adskilt op til 1,5 kV
- CAN-interface iht. ISO 11898
- Åben CAN-protokol (RAW CAN)
- Automatisk sende- /modtagetilstand
- Galvanisk adskilt op til 500 V.
- Art: Sluttekontakt (NO)
- Maks. KONTAKTSPÆNDING 48 V AC/DC
- Maks. KOBLINGSSTRØM 3 A AC/DC
- Maks. TRANSPORTSTRØM 3 A AC/DC
- Maks. koblingseffekt: 90 W
- Timeout-beskyttelsesfunktion (kan konfigureres med software)
- Status-LED for hver udgang
Tekniske specifikationer
- Galvanisk adskillelse (op til 500 V til CAN-interface)
- Stikbar tilslutningsteknik (WAGO-fjederkraftklemmer eller Phoenix-skrueklemmer)
- Understøttet ledertværsnit: 0,14 mm² til 1,5 mm²
- Driftstemperatur: +10 °C... +50 °C
- Produkttype
Relæmodul
- Interfaces
CAN
Ethernet
- Type
UC-CAN-E-R16_3A
- Driftsspænding
12 V/DC
24 V/DC
- Driftsspænding (detaljer)
12 V TIL 24 V DC
- H
120 mm
- L
111 mm
- Bredde
22.5 mm
- Moduler maks.
1
- Antal analoge indgange
0
- Antal digitale indgange
0
- Antal digitale udgange
16
- Antal relæudgange
16
- Dim.
(L x B x H) 111 x 22.5 x 120 mm
- Kontrol-LEDer
Ja
- Produc.-delnr.
UC-CAN-E-R16_3A
- Montage
Bæreskinne / din-skinne (din-skinne 35 x 7,5 mm)
- Relæeffekt
3 A
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3796616 Deditec UC-CAN-E-R16_3A UC-CAN-E-R16_3A Relæmodul CAN , Ethernet Antal digitale udgange: 16 Antal digitale indgange: 0 A
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3796616 Deditec UC-CAN-E-R16_3A UC-CAN-E-R16_3A Relæmodul CAN , Ethernet Antal digitale udgange: 16 Antal digitale indgange: 0 A
Beskrivelse
UC-CAN-E-R16_3A er et smart CAN bus relæ-modul med 16 digitale udgange (3 A), ideal til kobling af belastninger i industrielle anvendelser. Relæerne giver høj sikkerhed og galvanisk adskillelse. Typiske anvendelsesområder er teststande til aktuatorstyring samt automatiseringssystemer, hvor digitale signaler skal kobles pålideligt via CAN.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- M2M funktionalitet
- Automatisk CAN-RX/TX-tilstand
- RAW CAN
- J1939-protokol
- Gratis konfigurations- og testsoftware
- Ethernet-konfigurationsinterface
- Forsyningsspænding +7 V til +24 V DC
- Indstikbare fjederlister med låsemekanisme
- Montering på din-skinne 35 mm x 7,5 mm
- Driftstemperatur: +10 °C til +50 °C (udvidet temperaturområde på forespørgsel)
- Egnet til typiske industrielle inden- og kontaktskabsmiljøer
Inkluderet i leveringen
- 5-polet stikforbindelse
- 2x 16-polet stikforbindelse
- Aktiveringsværktøj til Wago-WAGO-stik
- Din-Rail-forbinder
Systemkrav
- Windows, Linux
