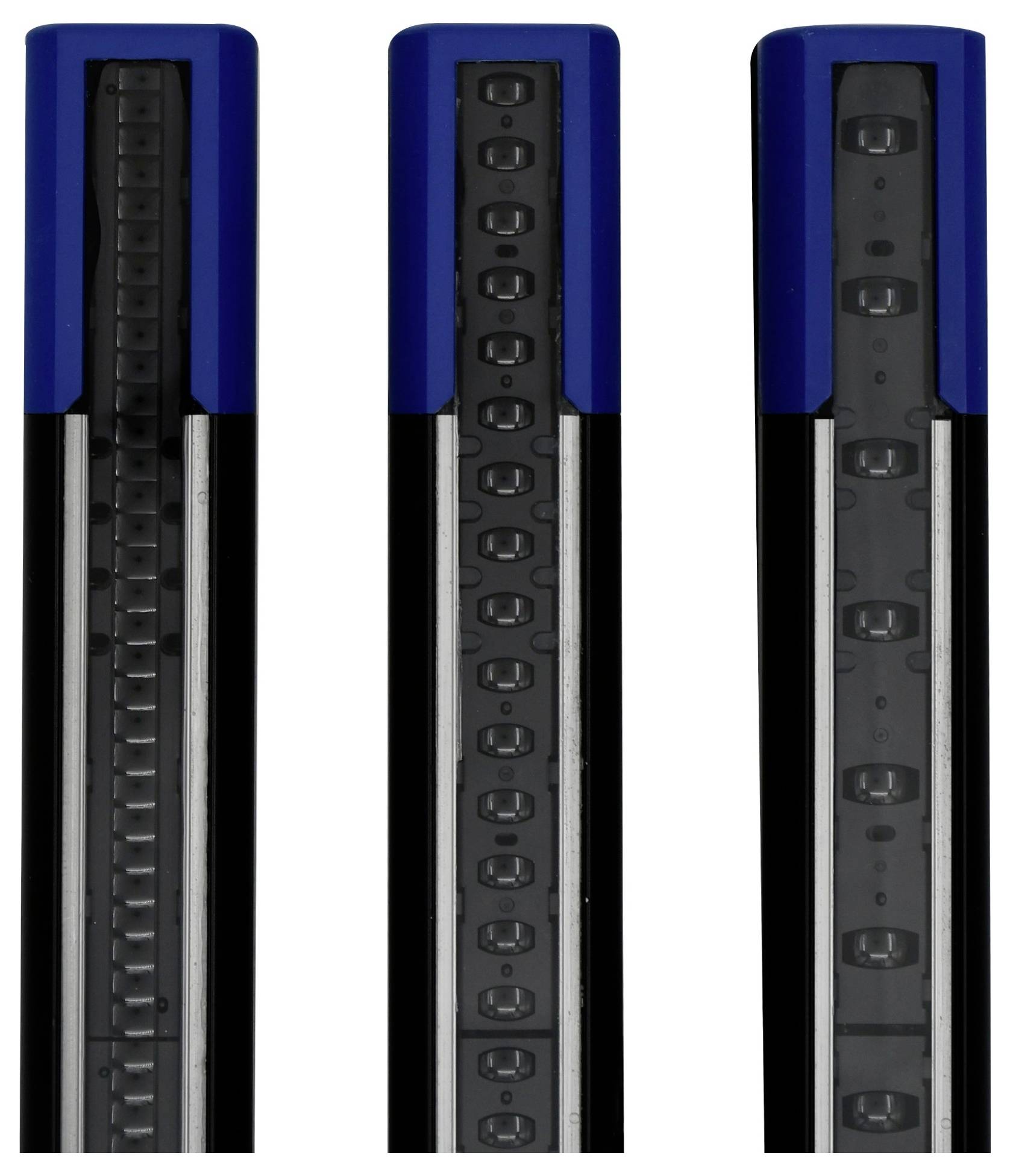

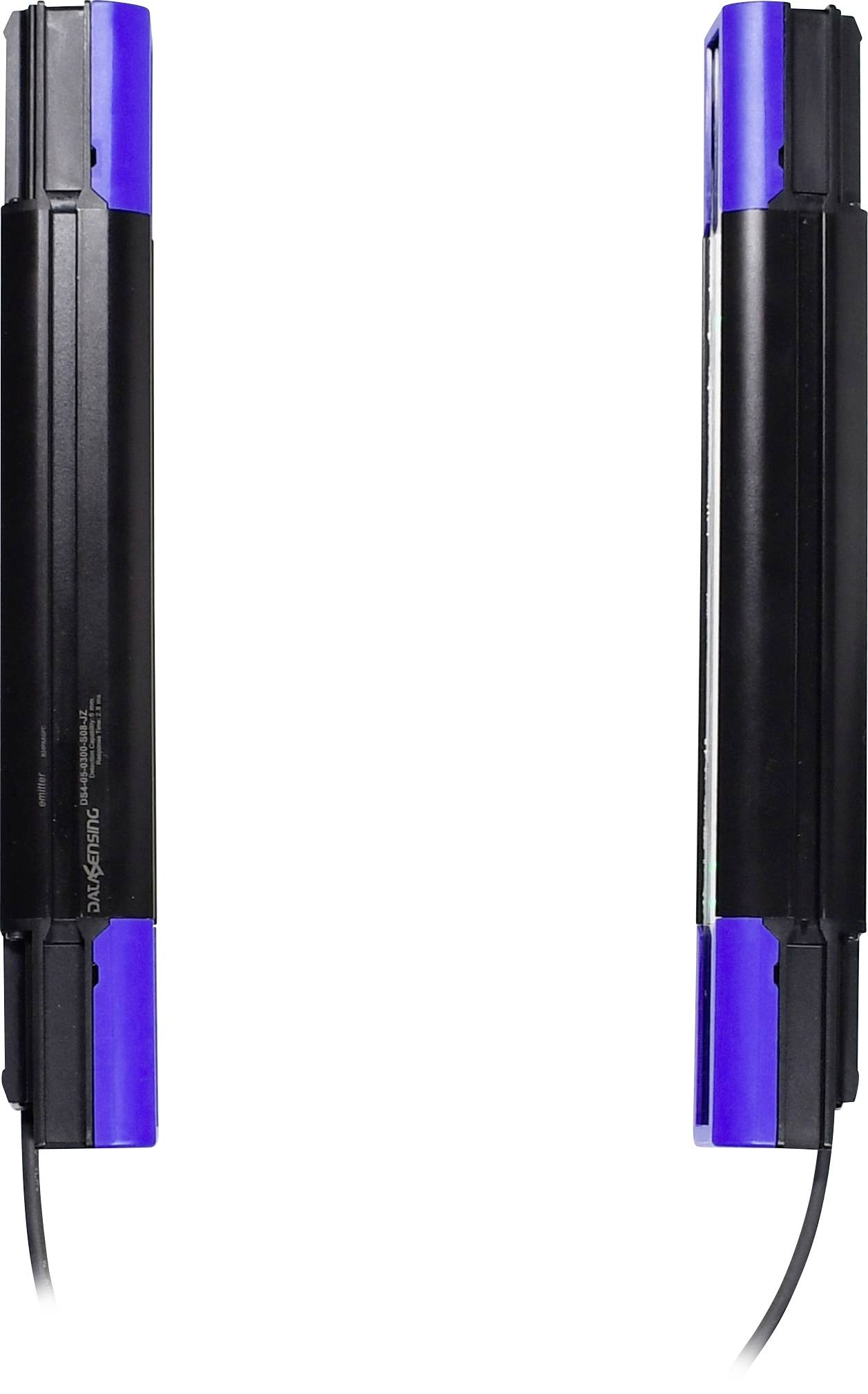

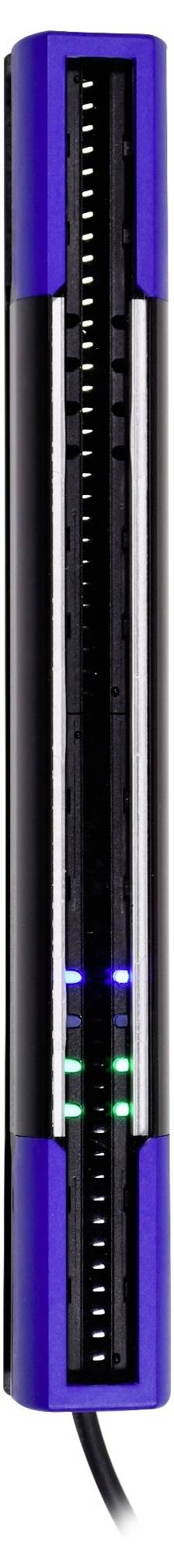

Datasensing Lysgitter DS4 Rækkevidde (max.) 7 m Beskyttelsesfelthøjde 600 mm 24 V/DC Antal stråler: 60
Fremstillingsnr.
Artikel nr.:
Produkttype
Lysgitter
L
35 mm
H
609 mm
Type
DS4
Variant
Modtager
Sender
Datablad (PDF)
Højdepunkter og detaljer
Sikkerhedskomponenter
- Alsidig konfiguration via IO-link eller trådløst via AppGUI
- Registrering af transparante objekter integreret
- RS485-kommunikationsinterface til dataudveksling
- Høj robusthed med beskyttelsesklasse IP67
Vigtig information
Tekniske specifikationer
- Kabinetmateriale: Aluminium / PBT
- Produkttype
Lysgitter
- Type
DS4
- Variant
Modtager
Sender
- Driftsspænding
24 V/DC
- Min. driftsspænding
19.2 V/DC
- Driftsspænding maks.
28.8 V/DC
- Driftsspænding
19.2 - 28.8 V/DC
- Maks. strømforbrug
360 mA
- Reaktionstid
2.8 ms
- Koblingsspænding (max.)
28.8 V/DC
- Brydestrøm (max.)
100 mA
- Optisk opløsning
10 x 10
- Mindste objekt, der kan erkendes (diameter)
14 mm
- Tilslutning
Stik M12, 5 polet
Stik M12, 8-polet
- Kabellængde
0.2 m
- Sendertype
LED infrarød
- Aksellængde
850 nm
- Rækkevidde (min.)
0.2 m
- Rækkevidde (maks.)
7 m
- Udgange
IO-Link
- Udgangssignal (min.)
4 mA
- Udgangssignal (maks)
20 mA
- Udgangsstrøm
100 mA
- Godkendelser (sensorer)
CE
cULus
- Stråler
60
- Stråleafstand
10 mm
- Beskyttelsesfelt-bredde (min. )
200 mm
- Beskyttelsesfelt-bredde (maks.)
7000 mm
- Beskyttelsesfelthøjde
600 mm
- Højde aluprofil
609 mm
- Totalhøjde
609 mm
- Indhold
1 stk
IP65
IP67
- L
35 mm
- Bredde
40 mm
- H
609 mm
- Dim.
(L x B x H) 35 x 40 x 609 mm
- Min. Temperatur
-30 °C
- Maks. temperatur
55 °C
- Nominel spænding
24 V/DC
Dokumenter og downloads
Datablad
Datablad 3760053 Datasensing Lysgitter DS4 Rækkevidde (max.) 7 m Beskyttelsesfelthøjde 600 mm 24 V/DC Antal stråler: 60
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3760053 Datasensing Lysgitter DS4 Rækkevidde (max.) 7 m Beskyttelsesfelthøjde 600 mm 24 V/DC Antal stråler: 60
Beskrivelse
Alsidig fladesensor til detektering og måling i forskellige industrielle anvendelser. Den kan nemt programmeres via IO-link eller trådløst, giver avancerede funktioner som blanking og Pattern Match og har digitale samt analoge udgange.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Inkluderet i leveringen
- Emitter (sender)
- Modtager (modtager)
