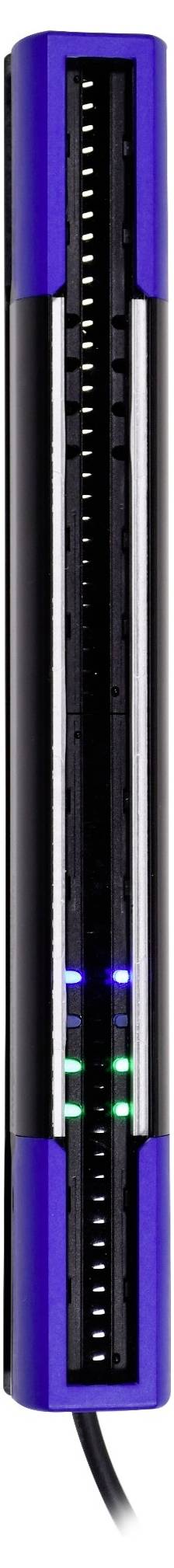

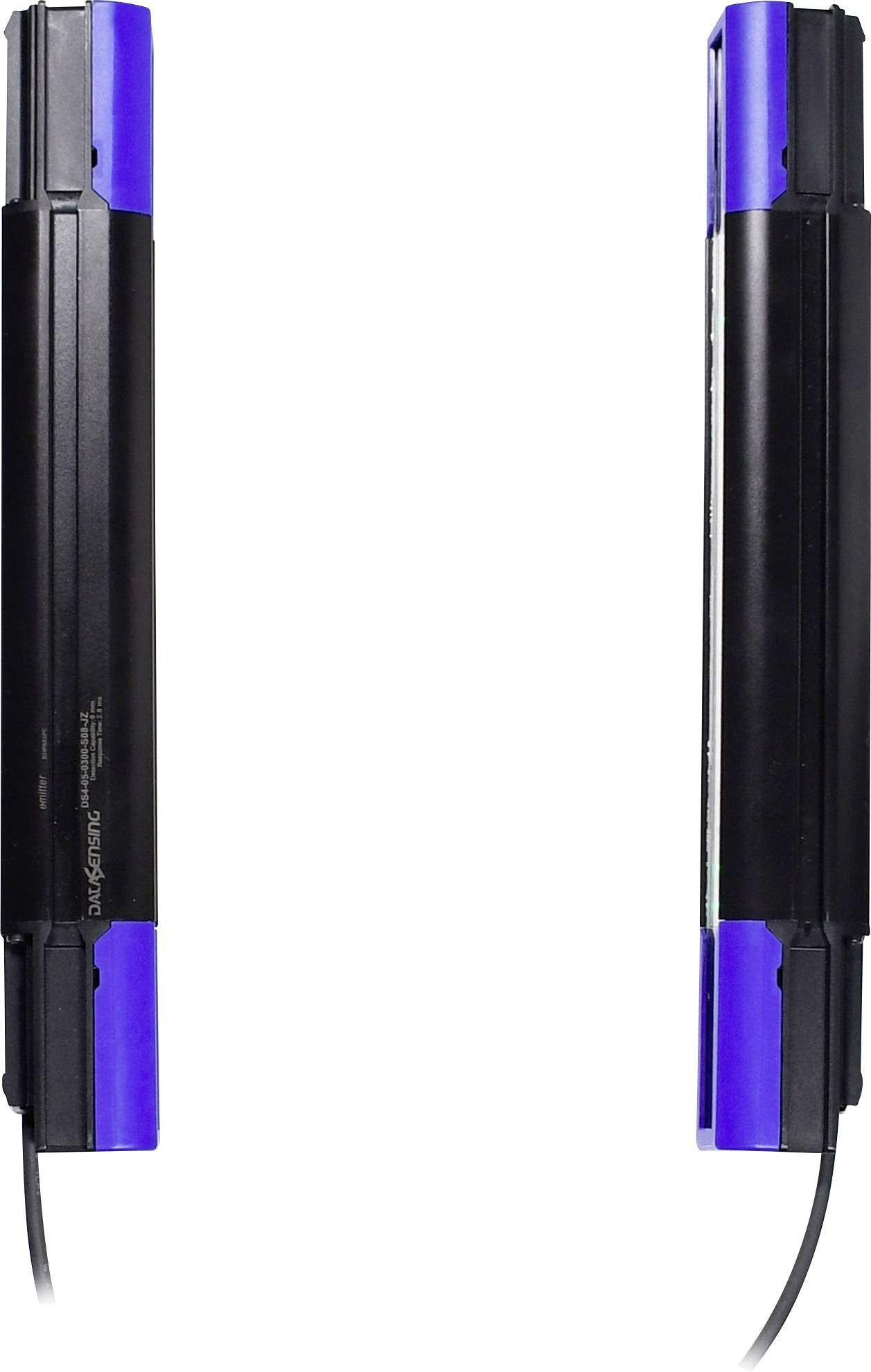

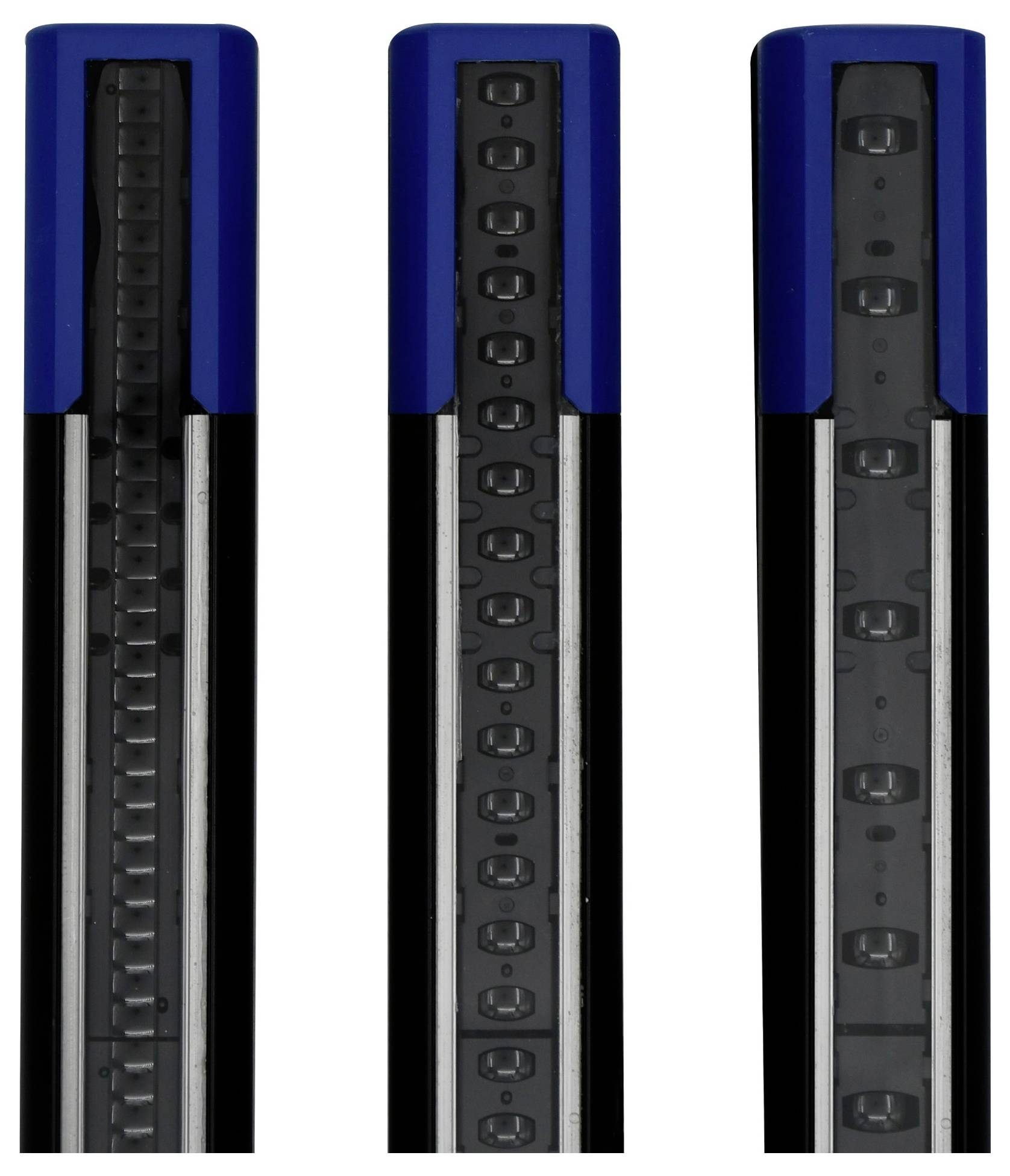

Datasensing Lysgitter DS4 Rækkevidde (max.) 7 m Beskyttelsesfelthøjde 1950 mm 24 V/DC Antal stråler: 195
Fremstillingsnr.
Artikel nr.:
Produkttype
Lysgitter
L
40 mm
H
1961.5 mm
Type
DS4
Variant
Modtager
Sender
Datablad (PDF)
Højdepunkter og detaljer
Sikkerhedskomponenter
- Alsidig konfiguration via IO-link eller trådløst via AppGUI
- Registrering af transparante objekter integreret
- Høj robusthed med beskyttelsesklasse IP67
Vigtig information
Tekniske specifikationer
- Hus af aluminium
- Optikvindue i PMMA
- Produkttype
Lysgitter
- Type
DS4
- Variant
Modtager
Sender
- Specifikationer
med kabinet
- Driftsspænding
24 V/DC
- Min. driftsspænding
19.2 V/DC
- Driftsspænding maks.
28.8 V/DC
- Driftsspænding
19.2 - 28.8 V/DC
- Maks. strømforbrug
360 mA
- Reaktionstid
6.85 ms
- Koblingsspænding (max.)
28.8 V/DC
- Brydestrøm (max.)
100 mA
- Optisk opløsning
10 x 10 mm
- Mindste objekt, der kan erkendes (diameter)
10 mm
- Tilslutning
Stik M12, 5 polet
Stik M12, 8-polet
- Kabellængde
200 mm
- Sendertype
LED infrarød
- Aksellængde
850 nm
- Rækkevidde (min.)
200 mm
- Rækkevidde (maks.)
7 m
- Udgange
Analog
Digital
IO-Link
- Udgangssignal (min.)
4 mA
- Udgangssignal (maks)
20 mA
- Udgangsstrøm
100 A
- Godkendelser (sensorer)
CE
cULus
- Stråler
195
- Stråleafstand
10 mm
- Beskyttelsesfelt-bredde (min. )
200 mm
- Beskyttelsesfelt-bredde (maks.)
7000 mm
- Beskyttelsesfelthøjde
1950 mm
- Højde aluprofil
1961.5 mm
- Totalhøjde
1961.5 mm
- Indhold
1 stk
IP65
IP67
- L
40 mm
- Bredde
35 mm
- H
1961.5 mm
- Dim.
(L x B x H) 40 x 35 x 1961.5 mm
- Min. Temperatur
-30 °C
- Maks. temperatur
55 °C
- Nominel spænding
24 V/DC
Dokumenter og downloads
Datablad
Datablad 3760074 Datasensing Lysgitter DS4 Rækkevidde (max.) 7 m Beskyttelsesfelthøjde 1950 mm 24 V/DC Antal stråler: 195
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3760074 Datasensing Lysgitter DS4 Rækkevidde (max.) 7 m Beskyttelsesfelthøjde 1950 mm 24 V/DC Antal stråler: 195
Beskrivelse
Alsidig fladesensor til detektering og måling i forskellige industrielle anvendelser. Den kan nemt programmeres via IO-link eller trådløst, giver avancerede funktioner som blanking og Pattern Match og har digitale samt analoge udgange.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Inkluderet i leveringen
- Sender (TX)
- Modtager (RX)
