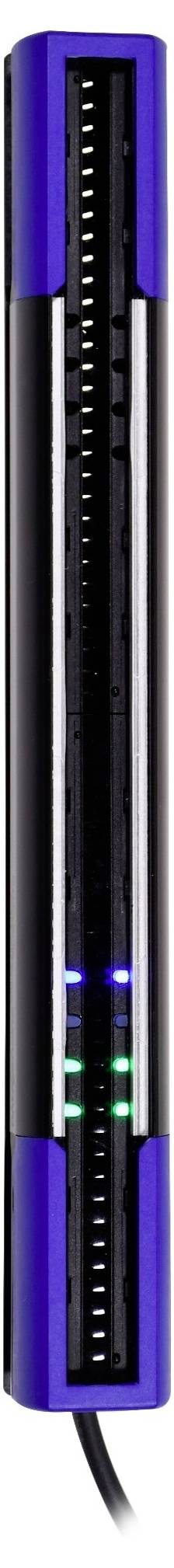

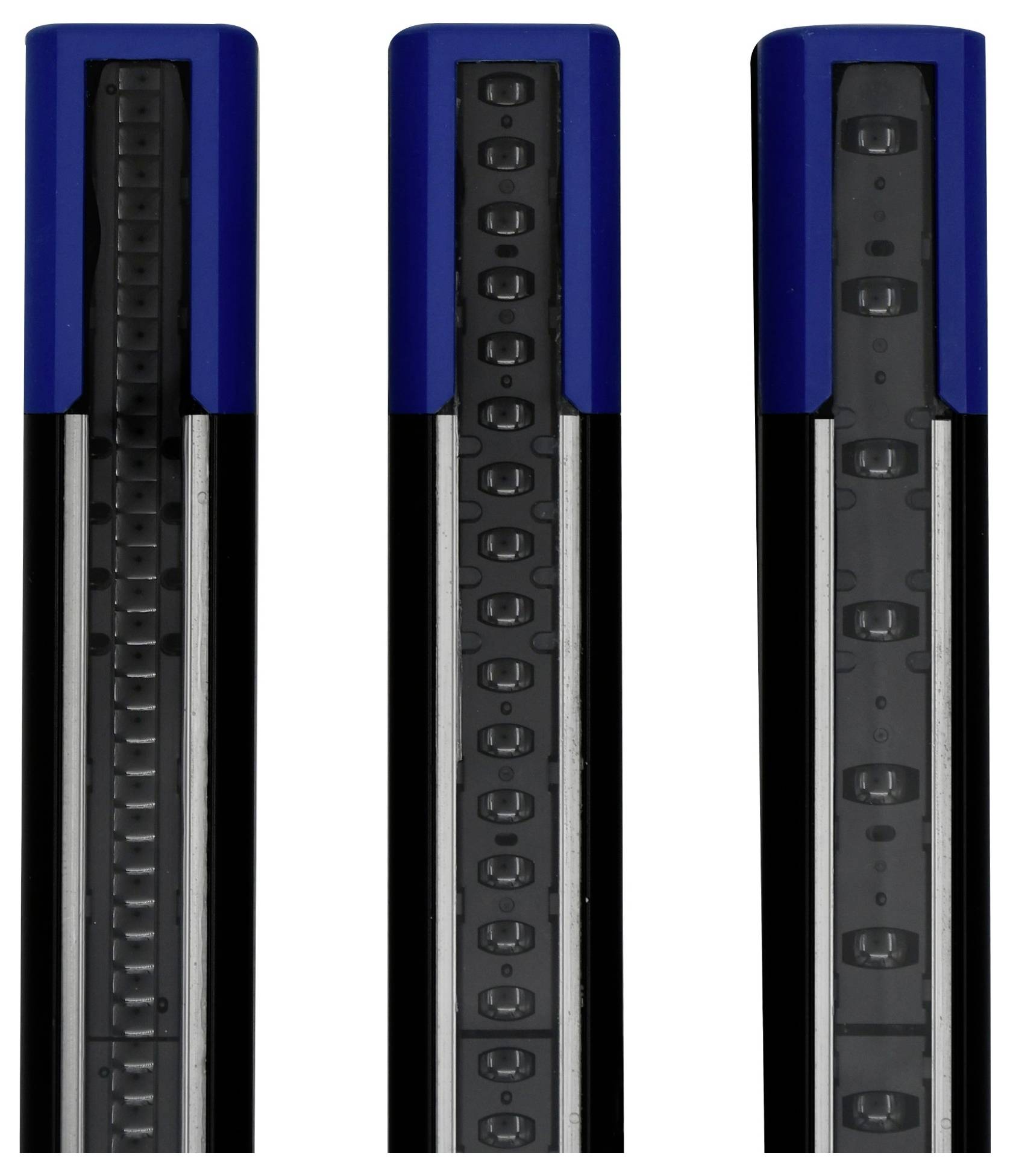

Datasensing Lysgitter DS4 Rækkevidde (max.) 7 m Beskyttelsesfelthøjde 1050 mm 24 V/DC Antal stråler: 105
Fremstillingsnr.
Artikel nr.:
Produkttype
Lysgitter
L
35 mm
H
1059 mm
Type
DS4
Variant
Modtager
Sender
Datablad (PDF)
Højdepunkter og detaljer
Sikkerhedskomponenter
- Alsidig konfiguration via IO-link eller trådløst via AppGUI
- Registrering af transparante objekter integreret
- RS485-kommunikationsinterface til dataudveksling
- Høj robusthed med beskyttelsesklasse IP67
Vigtig information
Tekniske specifikationer
- Kabinetmateriale: Aluminium / PBT
- Produkttype
Lysgitter
- Type
DS4
- Variant
Modtager
Sender
- Specifikationer
med kabinet
- Driftsspænding
24 V/DC
- Min. driftsspænding
19.2 V/DC
- Driftsspænding maks.
28.8 V/DC
- Driftsspænding
19.2 - 28.8 V/DC
- Maks. strømforbrug
360 mA
- Reaktionstid
4.15 s
- Koblingsspænding (max.)
28.8 V/DC
- Brydestrøm (max.)
100 mA
- Optisk opløsning
10 x 10
- Mindste objekt, der kan erkendes (diameter)
10 mm
- Tilslutning
Stik M12, 5 polet
Stik M12, 8-polet
- Kabellængde
0.2 m
- Sendertype
LED infrarød
- Aksellængde
850 nm
- Rækkevidde (min.)
0.2 m
- Rækkevidde (maks.)
7 m
- Udgange
Analog
Digital
IO-Link
RS485
- Udgangssignal (min.)
4 mA
- Udgangssignal (maks)
20 mA
- Udgangsstrøm
100 mA
- Godkendelser (sensorer)
CE
cULus
- Stråler
105
- Stråleafstand
10 mm
- Beskyttelsesfelt-bredde (min. )
200 mm
- Beskyttelsesfelt-bredde (maks.)
7000 mm
- Beskyttelsesfelthøjde
1050 mm
- Højde aluprofil
1059 mm
- Totalhøjde
1059 mm
- Indhold
1 stk
IP65
IP67
- L
35 mm
- Bredde
40 mm
- H
1059 mm
- Dim.
(L x B x H) 35 x 40 x 1059 mm
- Min. Temperatur
-30 °C
- Maks. temperatur
55 °C
- Nominel spænding
24 V/DC
Dokumenter og downloads
Datablad
Datablad 3760056 Datasensing Lysgitter DS4 Rækkevidde (max.) 7 m Beskyttelsesfelthøjde 1050 mm 24 V/DC Antal stråler: 105
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3760056 Datasensing Lysgitter DS4 Rækkevidde (max.) 7 m Beskyttelsesfelthøjde 1050 mm 24 V/DC Antal stråler: 105
Beskrivelse
Alsidig fladesensor til detektering og måling i forskellige industrielle anvendelser. Den kan nemt programmeres via IO-link eller trådløst, giver avancerede funktioner som blanking og Pattern Match og har digitale samt analoge udgange.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

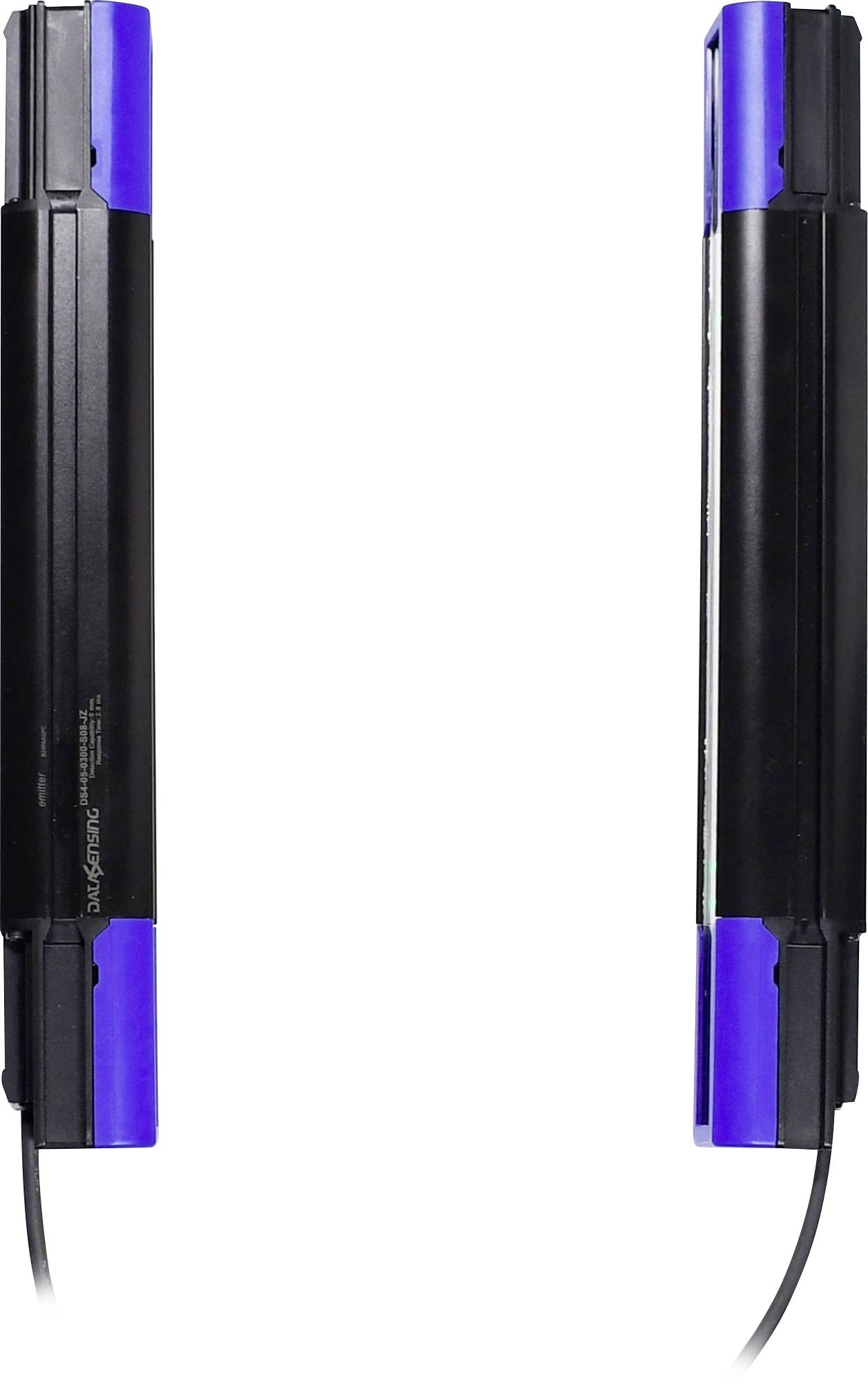

Inkluderet i leveringen
- Emitter (sender)
- Modtager (modtager)
