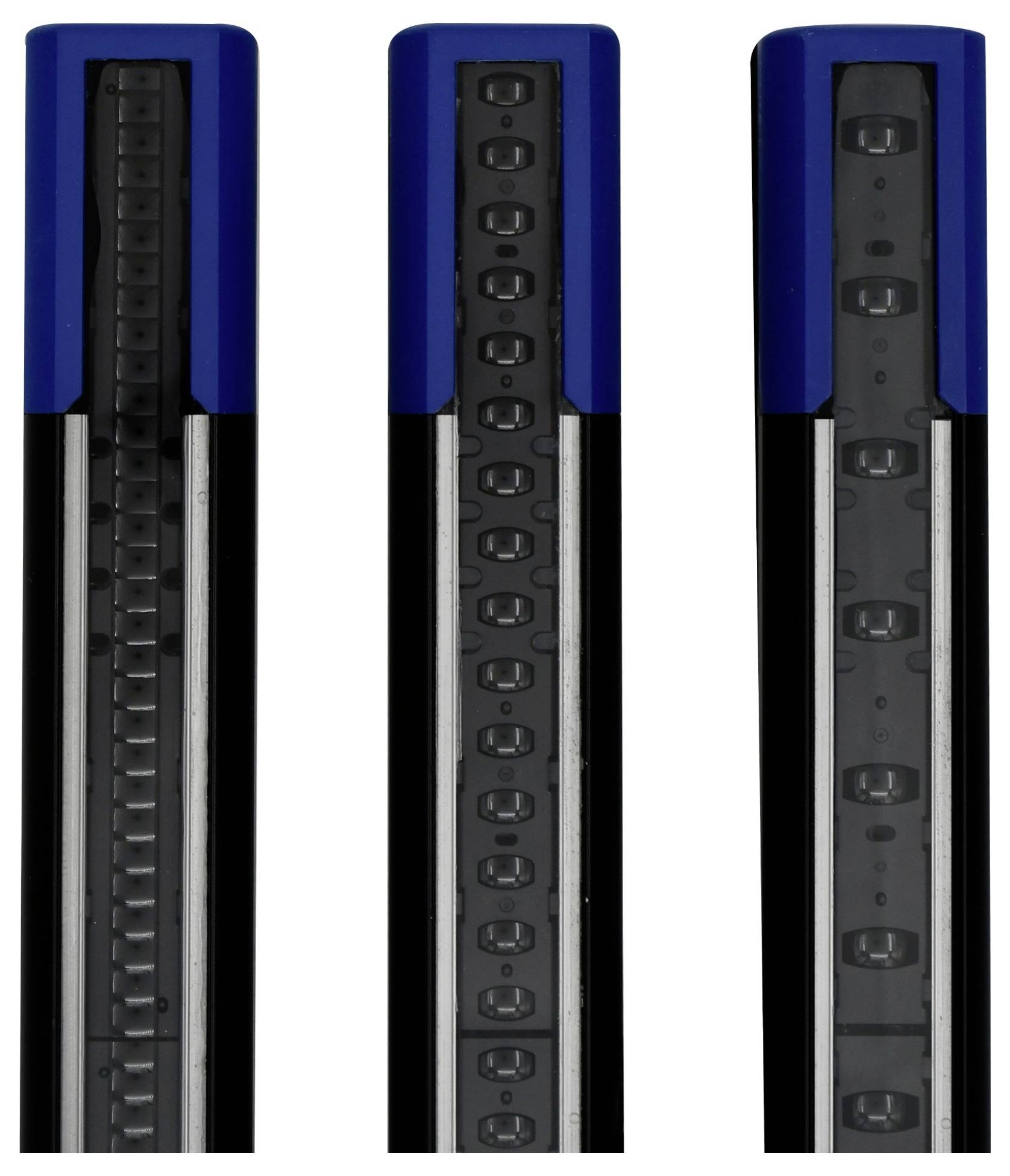

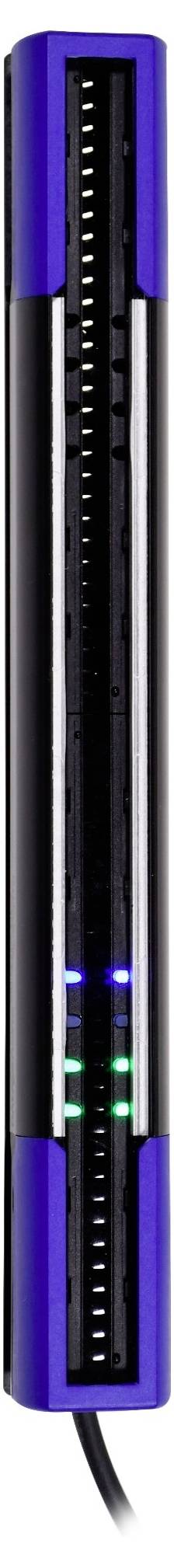

Datasensing Lysgitter DS4 Rækkevidde (max.) 13 m Beskyttelsesfelthøjde 1350 mm 24 V/DC Antal stråler: 54
Fremstillingsnr.
Artikel nr.:
Produkttype
Lysgitter
L
40 mm
H
1359 mm
Type
DS4
Variant
Modtager
Sender
Datablad (PDF)
Højdepunkter og detaljer
Sikkerhedskomponenter
- IO-Link-konfiguration
- Trådløs programmering via AppGUI
- Krydsede eller parallelle stråler mulig
Vigtig information
Tekniske specifikationer
- Hus af aluminium
- Optikvindue i PMMA
- Produkttype
Lysgitter
- Type
DS4
- Variant
Modtager
Sender
- Specifikationer
med kabinet
- Driftsspænding
24 V/DC
- Min. driftsspænding
19.2 V/DC
- Driftsspænding maks.
28.8 V/DC
- Driftsspænding
19.2 - 28.8 V/DC
- Maks. strømforbrug
360 mA
- Reaktionstid
2.62 ms
- Koblingsspænding (max.)
28.8 V/DC
- Brydestrøm (max.)
100 mA
- Optisk opløsning
25 x 25 mm
- Mindste objekt, der kan erkendes (diameter)
25 mm
- Tilslutning
Stik M12, 5 polet
Stik M12, 8-polet
- Kabellængde
200 mm
- Sendertype
LED infrarød
- Aksellængde
850 nm
- Rækkevidde (min.)
200 mm
- Rækkevidde (maks.)
13 m
- Udgange
Analog
Digital
IO-Link
- Udgangssignal (min.)
4 mA
- Udgangssignal (maks)
20 A
- Udgangsstrøm
100 mA
- Godkendelser (sensorer)
CE
cULus
- Stråler
54
- Stråleafstand
25 mm
- Beskyttelsesfelt-bredde (min. )
200 mm
- Beskyttelsesfelt-bredde (maks.)
13000 mm
- Beskyttelsesfelthøjde
1350 mm
- Højde aluprofil
1359 mm
- Totalhøjde
1359 mm
- Indhold
1 stk
IP65
IP67
- L
40 mm
- Bredde
35 mm
- H
1359 mm
- Dim.
(L x B x H) 40 x 35 x 1359 mm
- Min. Temperatur
-30 °C
- Maks. temperatur
55 °C
- Nominel spænding
24 V/DC
Dokumenter og downloads
Datablad
Datablad 3760103 Datasensing Lysgitter DS4 Rækkevidde (max.) 13 m Beskyttelsesfelthøjde 1350 mm 24 V/DC Antal stråler: 54
Datablad 3760103 Datasensing Lysgitter DS4 Rækkevidde (max.) 13 m Beskyttelsesfelthøjde 1350 mm 24 V/DC Antal stråler: 54
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3760103 Datasensing Lysgitter DS4 Rækkevidde (max.) 13 m Beskyttelsesfelthøjde 1350 mm 24 V/DC Antal stråler: 54
Beskrivelse
Alsidig fladesensor til registrering og måling i forskellige industrielle anvendelser, kan nemt konfigureres via IO-link eller Wi-Fi.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Inkluderet i leveringen
- Transmitter
- Receiver
