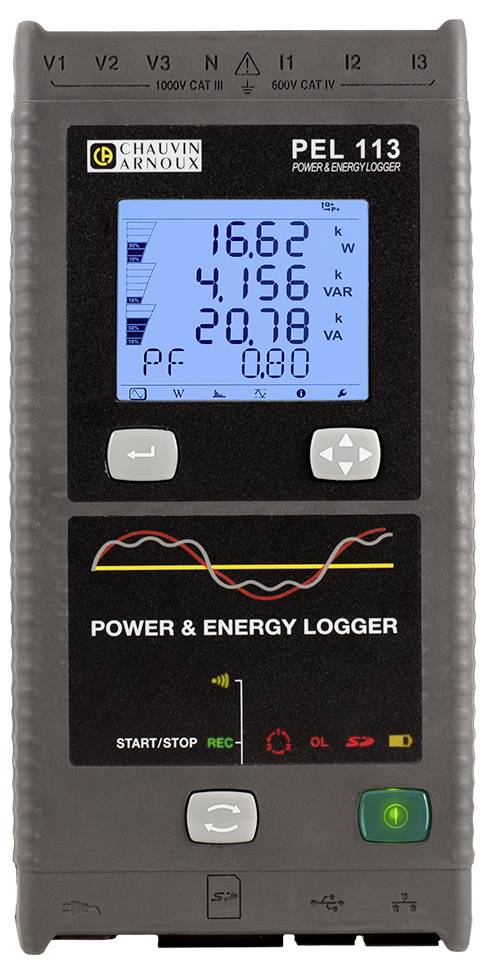

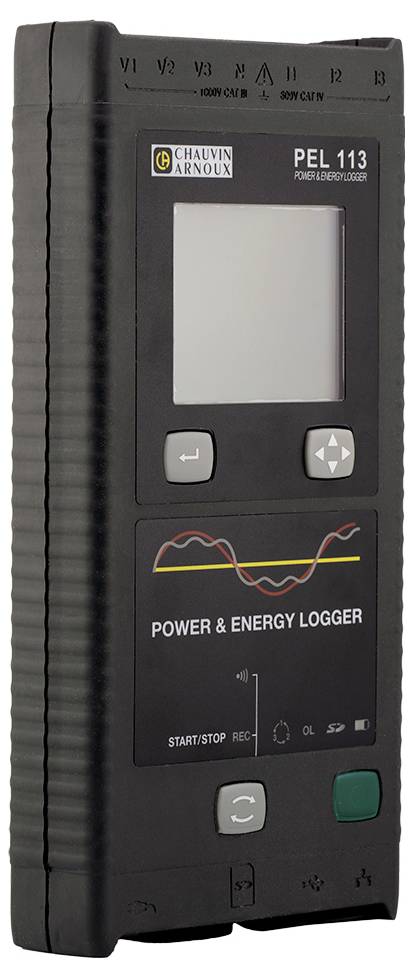

Chauvin Arnoux PEL 113 Set Net-analyseapparat 3-faset inkl. strømtang , Med loggerfunktion , Energimålinger, Belastnings
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Net-analyseudstyr
- Recorder til registrering og analyse af energiforbruget med henblik på optimering af energieffektiviteten
- Optag effektforbruget af alle typer el-installationer i op til flere måneder, trefaset
- Alle elektriske parametre (strømme, spændinger og så videre) samt oversvingninger uden afbrydelse af strømforsyningen

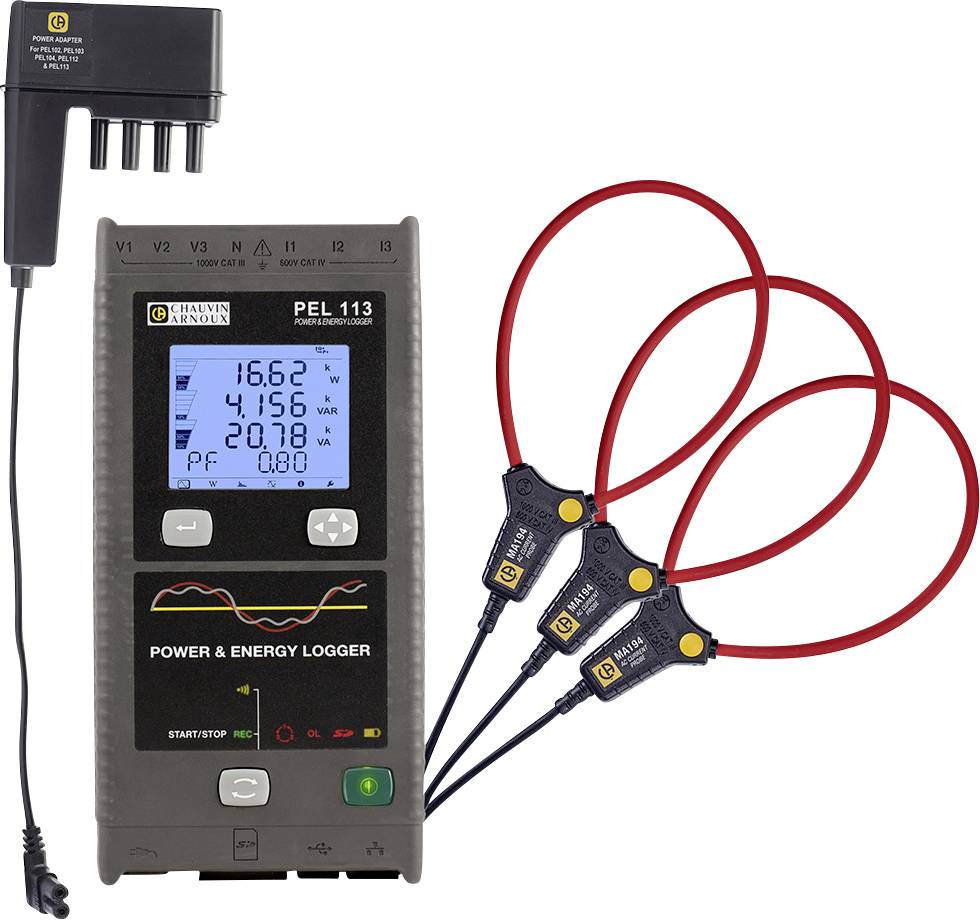

- Sæt med 3 fleksible strømtransformere med 100 mm-sløjfediameter og PEL AC-adapter til overspændingsbeskyttelse og forsyning af måleapparatet via spændingsmåleindgangene
- Gratis software PEL overførsel til konfigurering af apparatet og til bearbejdning af energidata med opdeling af energi(tab)
- Alsidige kommunikationsmuligheder: Ethernet, USB, WLAN, IRD-server

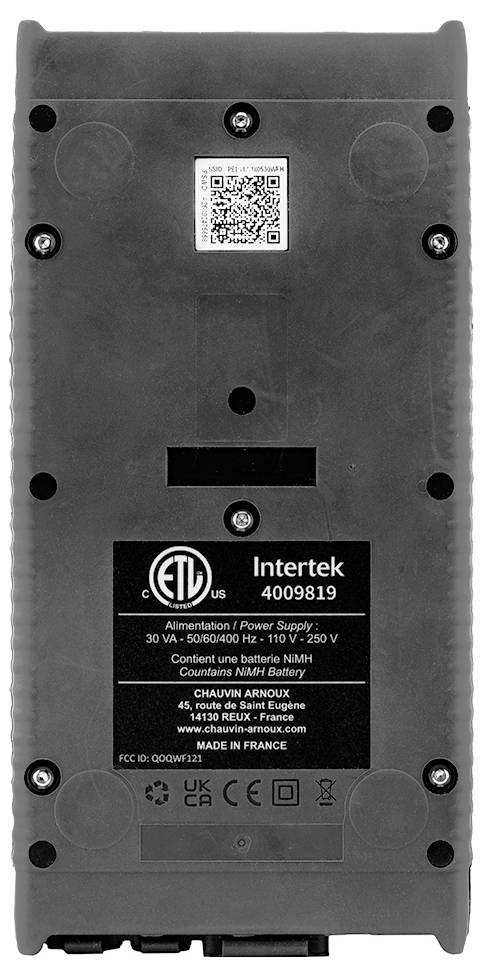

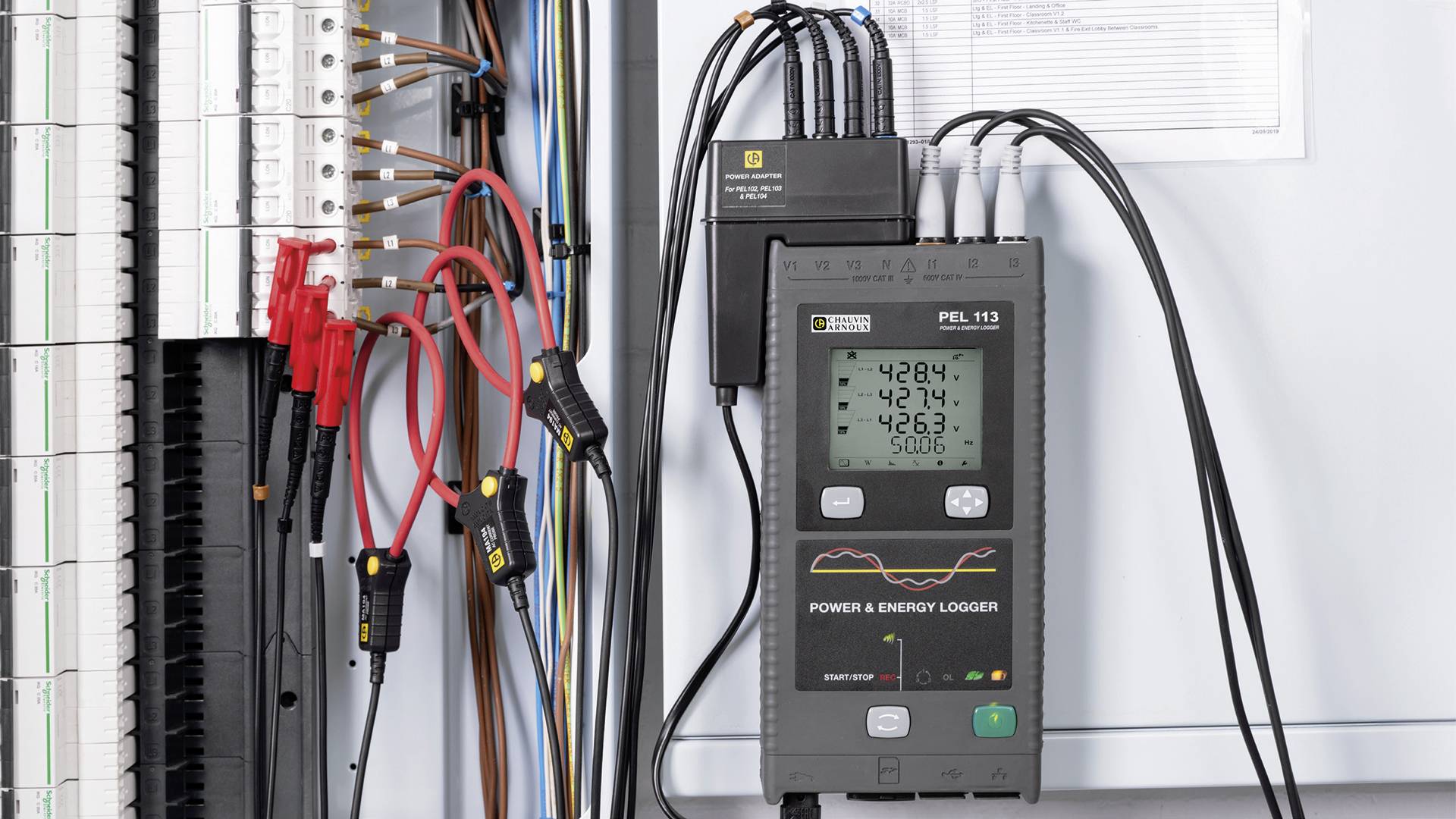

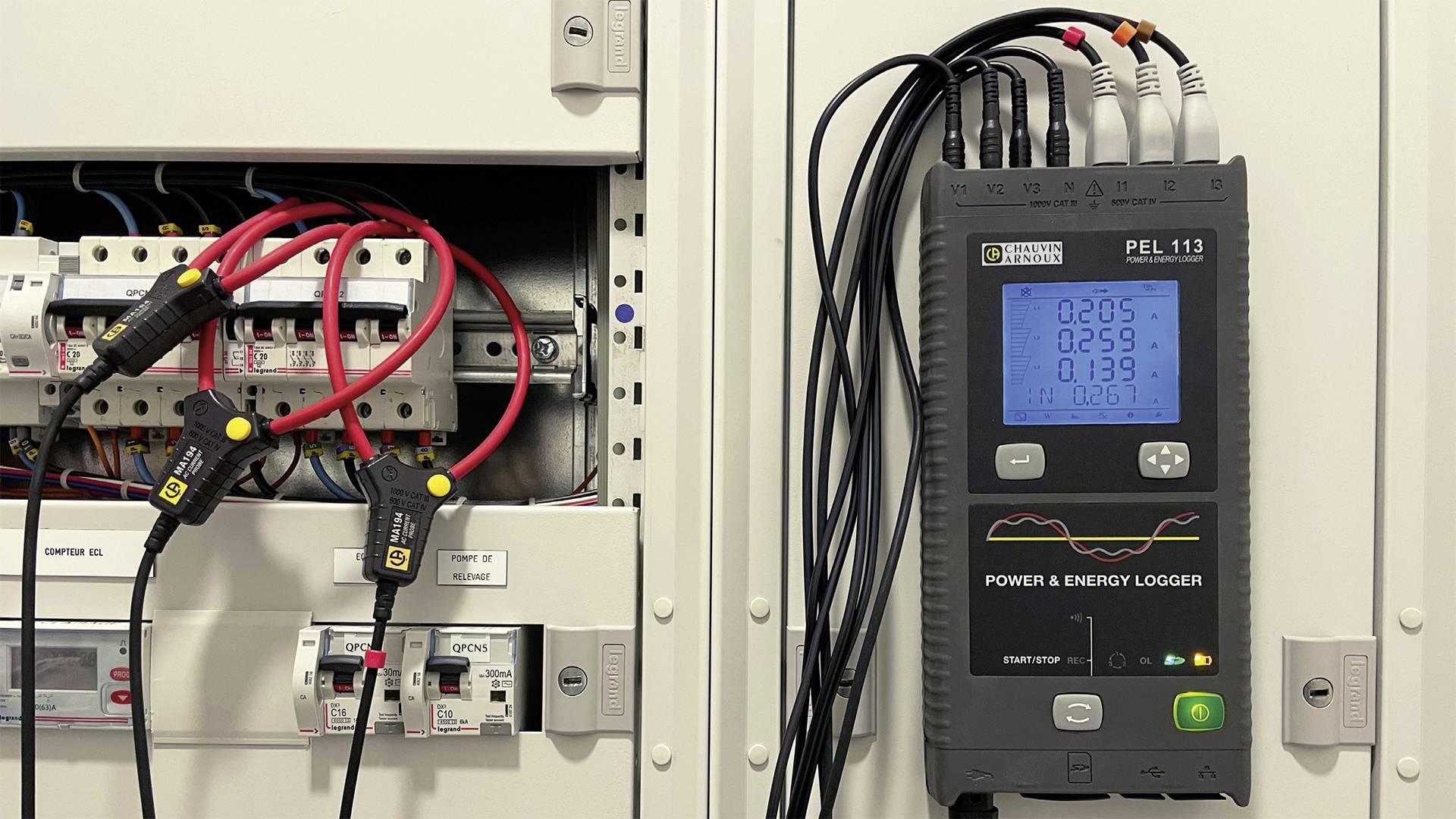

- Kompakt, smalt kabinet med magnetisk bagside til praktisk placering i kontaktskabet
Tekniske specifikationer
- Generelt
- Display: Med firedobbelt digitalt display
- Anlægstype: 1-faset, 2-faset, 3-faset med eller uden neutralleder og endnu flere specielle anlægstyper
- Antal kanaler: 3 indgange til spænding, 3 indgange til strøm (beregnet neutralledestrøm)
- Målinger
- Netfrekvens: DC, 50 Hz, 60 Hz og 400 Hz
- Spænding (måleområder): 10,00 - 1 000 Vac / 100,00 - 1 000 VDC
- Strøm (afhængigt af strømtransformer) fra 5 mAac op til 10 kAac / 50 mAdc op til 5 kAdc
- Beregnede værdier
- Omformerforhold: Op til 650 000 V / op til 25 000 A.
- Effekt: 10 W op til 10 GW / 10 var op til 10 MVAR / 10 VA til 10 GVA
- Energi: Til 4 EWH / 4 EVAh / 4 evarh (E = 10 ^"18)
- Faseforhold: cos Φ, tan Φ, PF
- Oversvingninger: THD
- Yderligere funktioner
- Faserækkefølge: Ja
- Min / maks: Ja
- Alarm: Ja
- Fastgørelse med magnetisk kabinetbagside
- Datalagring
- Registreringsinterval / Aggregation: 5 målinger/s / fra 1 mn op til 60 mn
- Hukommelse: SD-kort, 8 GB (SD-HC-kort op til 32 GB)
- Driftstemperaturområde fra 0 °C til +50 °C
- Produkttype
Net-analyseapparat
- Målekategori
CAT III 1000 V
CAT IV 600 V
Fabriksstandard
- Dim.
(L x B x H) 12.5 x 3.7 x 25.6 cm
- Vægt
950 g
- Måletype
3-faset
- Specifikationer
inkl. strømtang
Med loggerfunktion
Energimålinger
Belastningsanalyser
Onlinemålinger
- Bredde
3.7 cm
- H
25.6 cm
- L
12.5 cm
- Interfaces
USB
WiFi
WLAN
Ethernet
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 3307919 Chauvin Arnoux PEL 113 Set Net-analyseapparat 3-faset inkl. strømtang , Med loggerfunktion , Energimålinger, Belastnings
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3307919 Chauvin Arnoux PEL 113 Set Net-analyseapparat 3-faset inkl. strømtang , Med loggerfunktion , Energimålinger, Belastnings
Betingelser for garanti
Betingelser for garanti 3307919 Chauvin Arnoux PEL 113 Set Net-analyseapparat 3-faset inkl. strømtang , Med loggerfunktion , Energimålinger, Belastnings
Beskrivelse
PEL 113 måler og gemmer alle ydelser og energi. Den kan anvendes overalt, hvor der er energi:
• Strømgenerator: Vedvarende energi, varmekraftværker...
• Industri: Metalindustri, glasfremstilling, levnedsmiddelindustri.
• Bolig- og servicebygning ...
• Infrastruktur og transport
• Datacentre...
Eksempel på anvendelse
• Energirevision
• Elektrisk diagnose
• Industriel vedligeholdelse
Enkel og velafprøvet ergonomi
• Kompakt og med magnetisk hus
• 3 spændings- og 3 strømindgange
• Firedobbelt digitalt display med belysning
• Selvforsyning via fasen
RMS- og DC-målinger
• AC- og/eller DC-spændinger op til 1 000 V.
• Strømme op til 10 kA AC, 5 kA DC (afhængigt af strømtransformer)
• Aktiv-, blind- og skineffekt
• Aktiv-, blind- og skinenergi
• Grund- og symmetriske effekter og ydeevne fra asymmetrier
• Motormålinger og -specifikationer (app'en via Android
Funktioner
• Fordeling af energitab
• Faseparametre: cos Φ, Φ, effektfaktor PF
• Keitelfaktor
• Beregning af THD til strømme og spændinger
• DC-, 50 Hz-, 60 Hz- og 400 Hz-målinger ( navigation...)

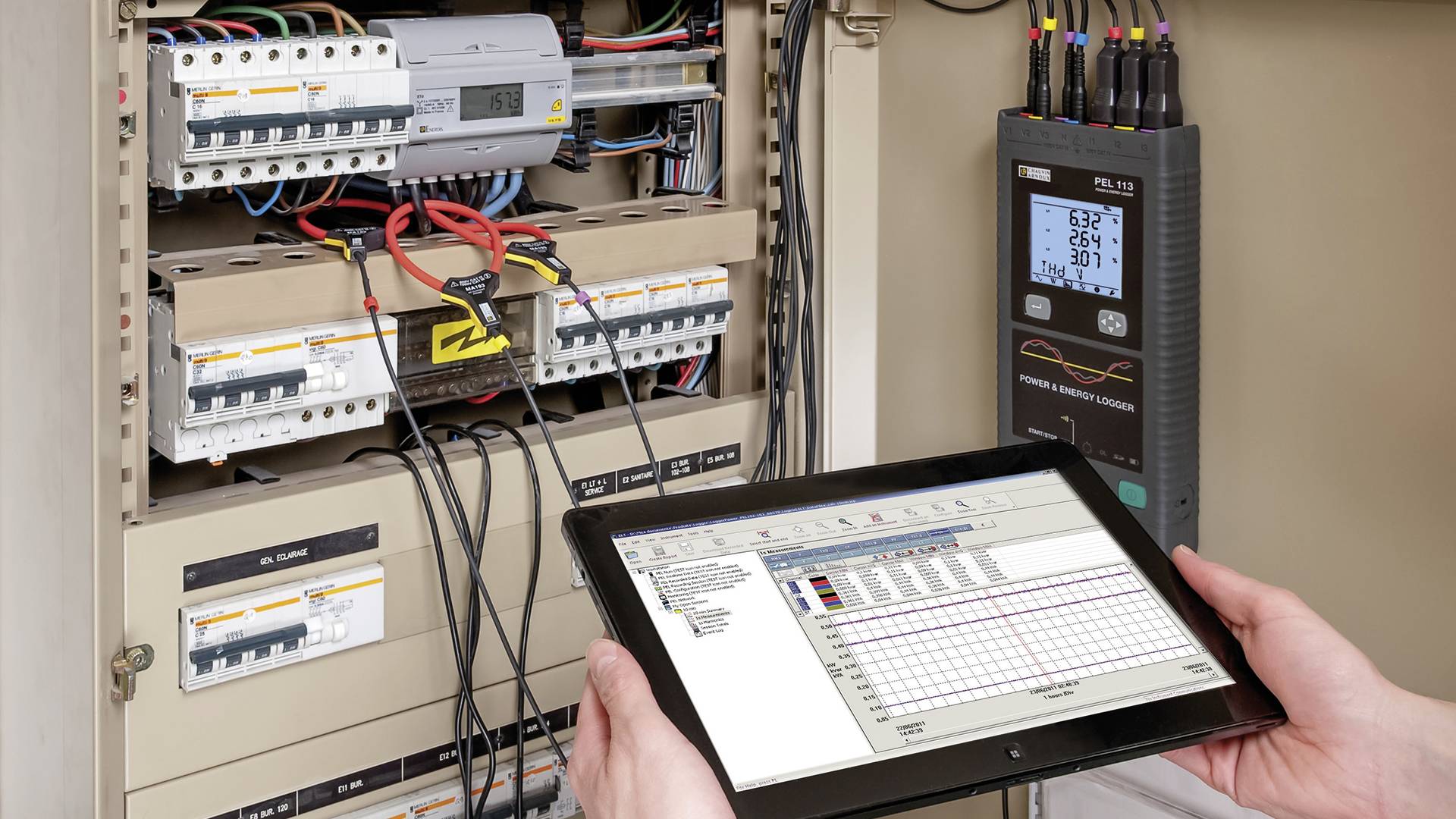

Software PEL overførsel
Softwaren PEL Transfer giver følgende muligheder:
• Konfiguration af din PEL
• Kontrol af tilslutningerne før optagelsens start
• Download af gemte målinger i PEL
• Visning af forskellige måle- og analyseresultater
Yderligere fordele: PEL Transfer omregner værdien af dit strømforbrug til euro (8 tarifzoner).
Kommunikation i netværk
PEL 110 er udstyret med flere overførselsmuligheder:
- USB, den nemmeste løsning til brug på stedet.
- Ethernet RJ45 eller Wi-Fi (server): Tilslut din PEL 11x med serveren til kommunikation fra en hvilken som helst station i netværket med PEL Transfer Software.
- Wi-Fi (access point):
• Opret en direkte forbindelse mellem PEL 11x og din computer.
• Access point (AP) tilstand understøtter op til 5 klienter.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
• Strømgenerator: Vedvarende energi, varmekraftværker...
• Industri: Metalindustri, glasfremstilling, levnedsmiddelindustri.
• Bolig- og servicebygning ...
• Infrastruktur og transport
• Datacentre...
Eksempel på anvendelse
• Energirevision
• Elektrisk diagnose
• Industriel vedligeholdelse
Enkel og velafprøvet ergonomi
• Kompakt og med magnetisk hus
• 3 spændings- og 3 strømindgange
• Firedobbelt digitalt display med belysning
• Selvforsyning via fasen
RMS- og DC-målinger
• AC- og/eller DC-spændinger op til 1 000 V.
• Strømme op til 10 kA AC, 5 kA DC (afhængigt af strømtransformer)
• Aktiv-, blind- og skineffekt
• Aktiv-, blind- og skinenergi
• Grund- og symmetriske effekter og ydeevne fra asymmetrier
• Motormålinger og -specifikationer (app'en via Android
Funktioner
• Fordeling af energitab
• Faseparametre: cos Φ, Φ, effektfaktor PF
• Keitelfaktor
• Beregning af THD til strømme og spændinger
• DC-, 50 Hz-, 60 Hz- og 400 Hz-målinger ( navigation...)
Software PEL overførsel
Softwaren PEL Transfer giver følgende muligheder:
• Konfiguration af din PEL
• Kontrol af tilslutningerne før optagelsens start
• Download af gemte målinger i PEL
• Visning af forskellige måle- og analyseresultater
Yderligere fordele: PEL Transfer omregner værdien af dit strømforbrug til euro (8 tarifzoner).
Kommunikation i netværk
PEL 110 er udstyret med flere overførselsmuligheder:
- USB, den nemmeste løsning til brug på stedet.
- Ethernet RJ45 eller Wi-Fi (server): Tilslut din PEL 11x med serveren til kommunikation fra en hvilken som helst station i netværket med PEL Transfer Software.
- Wi-Fi (access point):
• Opret en direkte forbindelse mellem PEL 11x og din computer.
• Access point (AP) tilstand understøtter op til 5 klienter.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

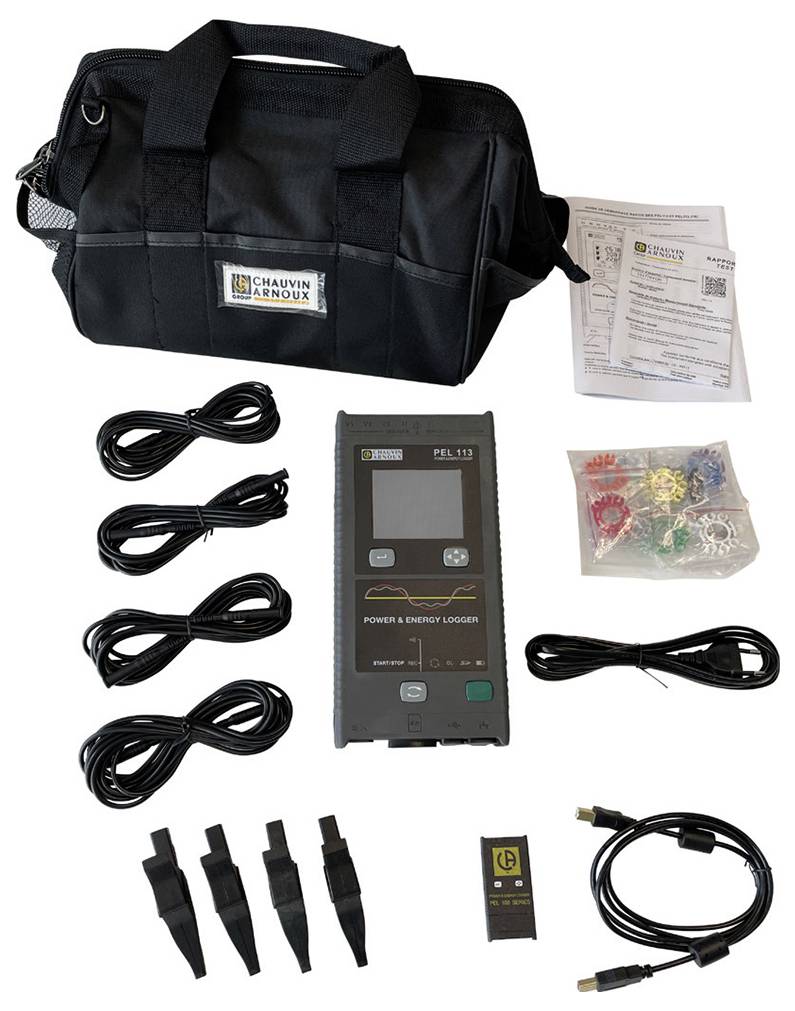

Inkluderet i leveringen
- 1 Transporttaske
- 3 MA194-350 MiniFlex strømtransformer
- 1 PEL-netadapter
- 4 spændings-måleledninger
- 4 krokodillenæb
- 1 Sæt identifikationsdele
- 1 SD-kort
- 1 adapter SD/USB
- 1 USB-kabel
- 1 strømkabel
- 1 PC-software (PEL Transfer) & betjeningsvejledning til download fra webstedet
- 1 lynstartvejledning
