Chauvin Arnoux C.A 6113 Installationstester VDE-Norm 0100, 0105, 0413
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
VDE-testudstyr
- 17 i 1 i funktioner
- 600 V CAT III
- Se efter de internationale standarder: DIN VDE 0100-600 / DIN VDE 0105-100 /DIN VDE 0413, EN 61557, IEC 60364-6, ÖVE/ÖNORM E 8001, NIN/NIV
- Egnet til alle systemer: TT, TN eller IT
- Kontrol af RCD/FI Type AC, A
- Integreret sikring tabel
- Li-Ion-batteri
Tekniske specifikationer
- Gennemgangstest / modstandsmåling: nominel / måleområde/opløsning:> 200 mA / 39,99 Ω / 0,01 Ω / ± (1,5 % af visningen + 2 cifre)
- 12 mA / 39,99 Ω og 399,9 Ω / 0,01 og 0,1 Ω /± (1,5 % af visningen + 5 cifre) med akustisk signal
- Måleområde/opløsning/nøjagtighed: 4 kΩ / 1 ohm / ± (1,5 % af visningen + 5 cifre)
- 40 kΩ - 400 kΩ / 10 Ω - 100 Ω / ± (1,5 % af visningen + 2 cifre)
- Måling af isolationsmodstand: nominel spænding utest: 50 /100 / 250 / 500 / 1000 V DC
- Måleområde/opløsning/nøjagtighed: 0,01 MΩ til 2 GΩ / 10 kΩ op 1 MΩ / ± (5% af visning + 3 cifre)
- Kortslutningsstrøm: ≤ 3mA

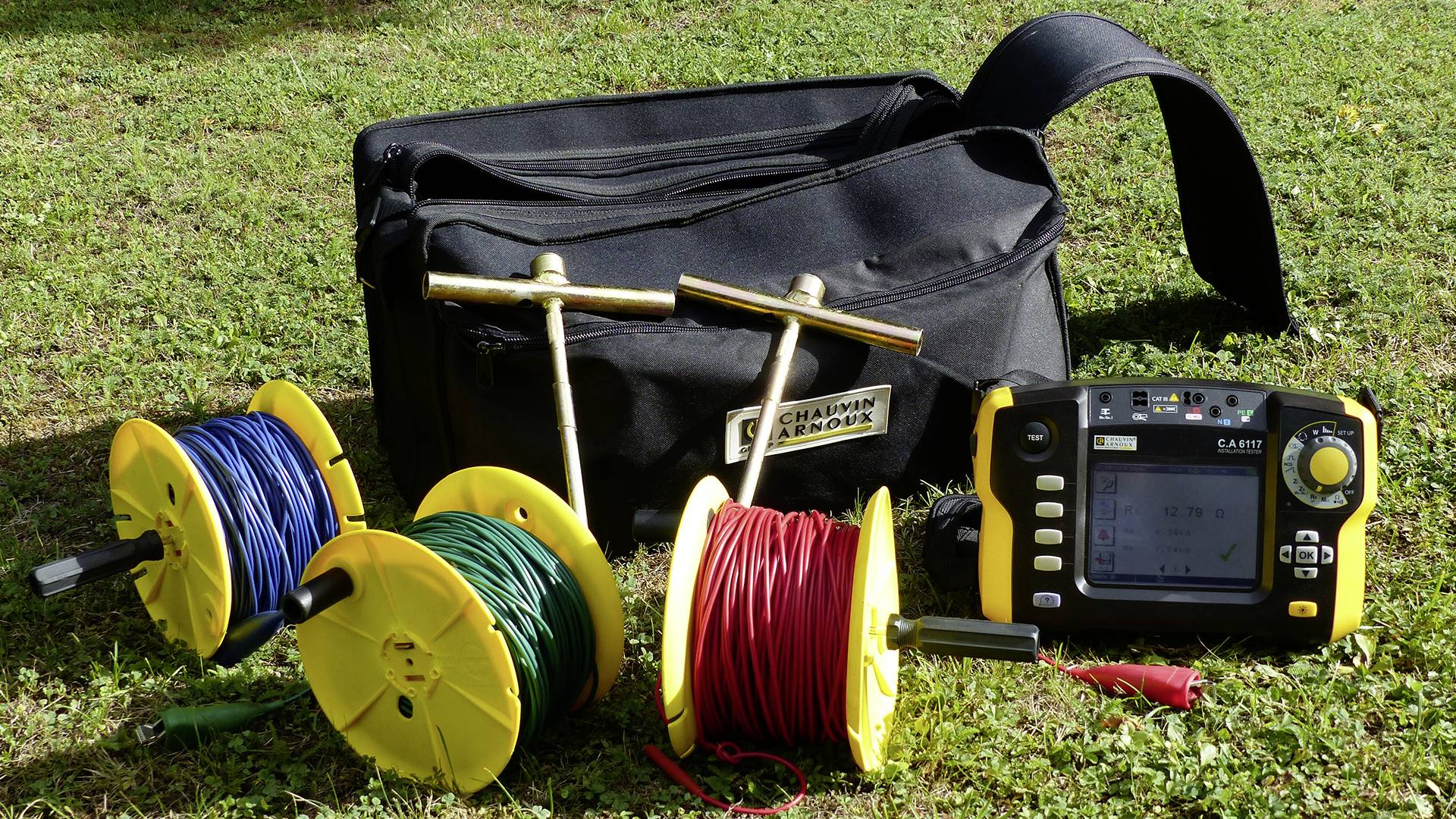

- Jordmåling: TREPOLET JORDFORBINDELSESMÅLING: 0,50 Ω til 40 Ω / 0,01 Ω / ±(2 % af visningen + 10 cifre)
- 40 Ω til 15 kΩ / 0,1 Ω til 1 Ω / ±(2 % af visningen + 2 cifre)
- Måleområde/opløsning/nøjagtighed: 15 kΩ op 40 kΩ/10 Ω / ±(10% af visning + 2 cifre)
- Yderligere oplysninger: modstandsmåling af Hilfserder RH & RS (til 40 kΩ)
- Ufk: i henhold til SEV 3569
- Selektiv jordingsmodstandsmåling støvtest (1 til 10 bar): 0,20 Ω til 39,99 Ω - 40 Ω til 399,9 Ω / 0,01 Ω - 0,1 Ω / ± (10 % af visningen +10 cifre) Isel med tang sløjfeimpedansmåling (Zs (L-PE) og zi (L-N og L-L)) - jording test under spænding (1 til 10 bar): jordforbindelsesmåling i drift
- Driftsspænding af anlæg / frekvens: 90 til 500 V / 15,8 til 17,5 Hz - 45 til 65 Hz
- Høj teststrøm med FI/RCD-udløsning (trip) Zs (L-PE) & Zi (L-N og L-L)
- Måleområde/opløsning/nøjagtighed: Max. Teststrøm 7,5A
- (0,050) 0,100 Ω til 0,5 Ω / 0,001 Ω / ± (10 % af visningen + 20 cifre) 0,5 Ω til 3,999 Ω / 0,001 Ω / ± (5% af visning + 20 cifre)
- Op til 39,99 3,999 Ω / 0,01 Ω / ± (5% af visning + 2 cifre)
- 39,99 Ω op til 399,99 Ω / 0,1 Ω / ± (5% af visning + 2 cifre)
- Uden FI/RCD-udløsning (NO TRIP)(kun zs (L-PE)): teststrøm: valgfrit 6 mA - 9 mA - 12 mA
- 0,20 Ω til 0,99 Ω / 0,01 Ω / ± (15 % af visningen + 10 cifre)
- 1,00 til 1,99 Ω / 0,01 Ω / ± (15 % af visningen + 3 cifre)
- 2,00 til 39,99 Ω / 0,01 Ω / ± (10 % af visningen + 3 cifre)
- 40,00 Ω til 399,9 Ω / 0,1 Ω / ± (5% af visning + 2 cifre)
- 400 til 3 999 Ω / 1 ohm / ± (5% af visning + 2 cifre)
- Kortslutningsstrøm beregning ik (PFC (Zs)) , I SC PSCC (Zi): fejlstrøm og kortslutnings-strøm: 0,1 A op til 20 kA
- Sikring tabel i apparatet: ja
- Spændingsfald ΔU% (Zi): -40% til +40%
- Yderligere oplysninger: måling af ohmske og induktive bestanddele af Impedanser Zs og zi
- Yderligere målinger: strøm ved hjælp af strømtang C177/C177A: 5,0 mA op til 1999 A (C177A)
- Strøm ved hjælp af strømtang MN77: 0 til 550 V AC/DC/DC og 15,8 til 500 Hz
- Spænding: 0 til 550 V AC/DC/DC og 15,8 til 500 Hz
- Frekvens: 10 til 500 Hz
- Faserækkefølge af udvendig leder 20 til 500 V AC.
- Produkttype
Installationstester
Fabriksstandard
- Målekategori
CAT III 600 V
CAT VI 300 V
- Interfaces
ingen
- Dim.
(B x H x T) 280 x 190 x 128 mm
- Vægt
2.2 kg
IP53
- Måleområde (VDE)
Beskyttelsesledermodstand
Isolationsmodstand
Reserveaflederstrøm
Beskyttelseslederstrøm
Berøringsstrøm
Spænding
- DIN-Norm
DIN IEC 60364
DIN EN 61557
- Visningsmåde
Digital (LCD)
- Bredde
280 mm
- H
190 mm
- Testprocedure
manuel
- Spænding strømforsyning
Batteridrevne
- Hukommelse
Nej
- Type
C.A 6113
- VDE-Norm
0100
0105
0413
- D
128 mm
Dokumenter og downloads
Datablad
Datablad 1270997 Chauvin Arnoux C.A 6113 Installationstester VDE-Norm 0100, 0105, 0413
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 1270997 Chauvin Arnoux C.A 6113 Installationstester VDE-Norm 0100, 0105, 0413
Beskrivelse
Multifunktions-installationstester. Sikkerhed for dine el-installationer takket være en kraftig multifunktionsenhed
OBS! Denne produkttekst er maskinoversat.
OBS! Denne produkttekst er maskinoversat.
Version
- Se efter de internationale standarder: DIN VDE 0100-600 / DIN VDE 0105-100 /DIN VDE 0413, EN 61557, IEC 60364-6, ÖVE/ÖNORM E 8001, NIN/NIV
- Pålidelig og nem tilslutningsteknik takket være af hjælpeboble til hver enkelt funktion, der indeholder også tilslutning billeder
- Egnet til alle systemer: TT, TN eller IT
- Kontrol af RCD/FI Type A unsd AC
- Integreret sikring tabel giver en hurtig aflæsning af resultater på enheden
- Et li-ion-batteriet giver enheden øget autonomi
- Målinger: spænding, strøm med tang, ydeevne, kurveformer og oversvingninger
- Måling af spændingstabet til korrekt dimensionering af leiterquerschnitts
- Slibning måling, opløsning 1 mΩ
- 3 Speicher-Ebenemultifunktions-installationstester 600 V CAT III
- 17 funktioner i én enhed.

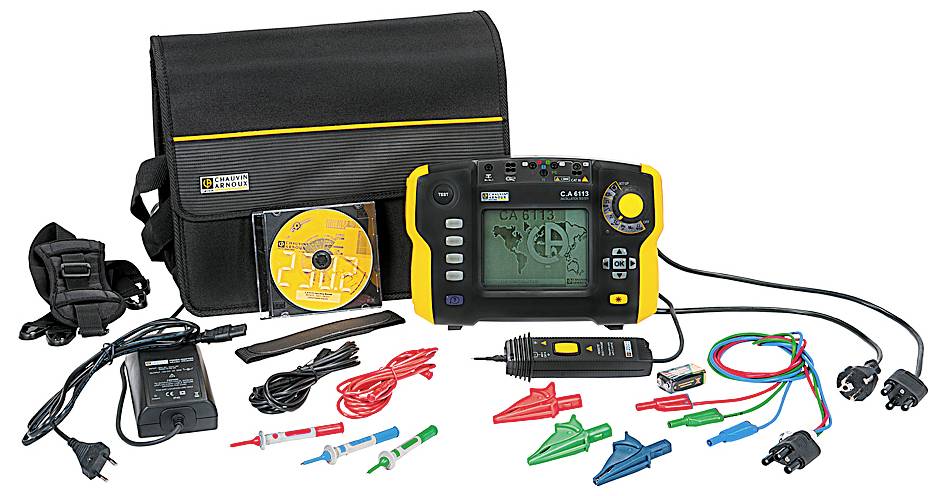

Inkluderet i leveringen
- 1 installationstester med transporttaske
- 1 AC-adapter/oplader type 2
- Batteripakke NiMH35KW
- 1 3-polede måleledning med 3 Sikkerhedsprøveledninger (rød, blå og grøn)
- 3 prøvespidser dia. 4 mm (rød, blå og grøn)
- 3 krokodillenæb (rød, blå og grøn)
- 2 sikkerheds-prøveledninger 3 m (vinklet-lige rød og sort)
- 1 3-polede euro-strømledning
- 1 2-polede euro-strømledning
- 1 probe til fjernbetjening
- 1 bærestrop
- 1 skærm ridsebeskyttelse folie (allerede monteret)
- 1 spændesele til håndfri funktion (4 punkter)
- 6 brugervejledning på CD (1 pr. sprog)
- 1 Sikkerhedsdatablad (20 sprog)
