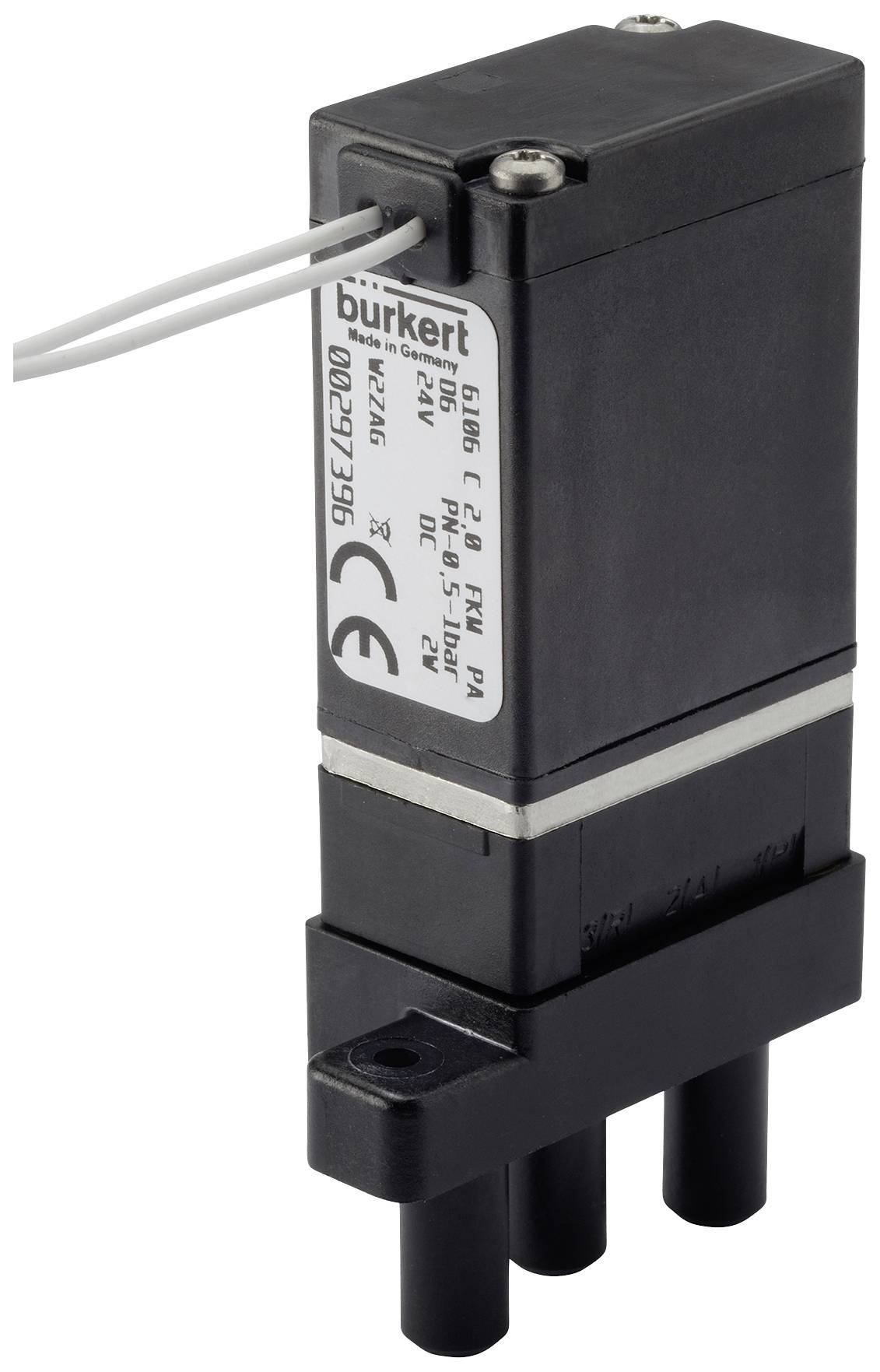

Bürkert Vippeventil 6106 126411 -1 til 10 bar 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Drev - manuel betjening materiale: PA (polyamid)
- Tætningsmateriale - sædetætning materiale kategori: Elastomerer
- Tætningsmateriale - sædetætning materiale: FKM (fluorgummi)
- Tætningsmateriale - tætning mod udvendigt materiale: FKM (fluorgummi)
- Tryk og temperatur - temperatur medium min: -10 °C.
- Tryk & temperatur - medium maks. 55 °C
- Tryk og temperatur - omgivende temperatur min. --10 °C.
- Tryk & temperatur - omgivende temperatur maks. 55 °C.
- Tryk og temperatur - nominelt tryk min: -1 bar
- Tryk & temperatur - nominelt tryk maks. 10 bar
- Elektrisk tilslutning - apparatstikdåse medfølger ikke
- Elektrisk tilslutning - elektrisk tilslutning type: Stikbillede form C i henhold til din en 175301-803
- Elektrisk tilslutning - elektrisk tilslutningsposition: Via ledningstilslutning 1
- Elektrisk tilslutning - elektrisk tilslutning, antal kontakter: 2 + beskyttelsesleder
- Elektrisk tilslutning - elektrisk tilslutning polaritet: Irrelevant
- Apparategenskaber - nominel driftsart/indkoblingstid: 100 %
- Apparategenskaber - sænkning af ydelse integreret: Nej
- Egenskaber ved apparatet - ventilbygning: Ventil komplet
- Apparategenskaber - motortype: Vippe
- Apparatets egenskaber - operation: Direkte virkende
- Apparategenskaber - Medienadskillelse: Nej
- Apparategenskaber - koblingsfunktion: On/off
- Apparategenskaber - bredde (nominel værdi): 16 mm
- Apparategenskaber - Åbn typisk skiftetid: 25 ms
- Apparategenskaber - koblingstid lukker typisk: 25 ms
- Enhedsegenskaber - fastgørelse (flange) type: Metriske skruer
- Apparatets egenskaber - fastgørelse (flange) materiale: Stål
- Nominel bredde (kV værdi) - QNn værdi (gas): 47 l/min.
- Nominel bredde (kV værdi) - ventil nominel bredde: 1,2 mm
- Proces-/ledningstilslutning - ledningstilslutning 1 type: Flange
- Proces-/ledningstilslutning - ledningstilslutning 2 type: Flange
- Proces-/ledningstilslutning - ledningstilslutning 1 flange: Bürkert-flange 16 x 27 udførelse D3Bürkert-flange 16 x 27 udførelse D3
- Proces-/ledningstilslutning - ledningstilslutning 3 type: Flange
- Proces-/ledningstilslutning - ledningstilslutning 2 flange: Bürkert-flange 16 x 27 udførelse D3Bürkert-flange 16 x 27 udførelse D3
- Proces-/ledningstilslutning - ledningstilslutning 3 flange: Bürkert-flange 16 x 27 udførelse D3Bürkert-flange 16 x 27 udførelse D3
- Spænding - batterispænding: Ja
- Spænding - spænding min/nominel spænding: 24 V
- Spænding - spænding maks./nominel spænding: 24 V
- Spænding - vekselspænding: Nej
- Spænding - jævnstrøm: Ja
- Spole (kerne) Kern bekobling LED: Nej
- Spole (kerne) Kern overspændingsbeskyttelse: Uden
- Spole (kerne) Kern ensrettere: Nej
- Spole (kerne) Kern bekoblingspolebeskyttelse: Nej
- Spole (kerne) Kern Bløleddiode: Nej
- Spole (kerne) Kern Bløleddiode redundant: Nej
- Spole (kerne) Kern slags: Blokskruet
- Spole (kerne) Kern. Spole materiale (indkapsling): PPS (polyphenylensulfid)
- Spole (kerne) Kern. Mærkeeffekt DC: 2,5 W.
- Spole (kerne) Kern låg farve: Sort
- Materialer - Fluidikningskabinet materiale: PA (polyamid)
- Virkemåde - fluischer ledningstilslutning antal: 3
- Funktionsmåde - ventilfunktion antal-koblingsstillinger: 2
- Virkemåde - ventilfunktion: C - i hvilestilling lukket - tryktilslutning 1 (P/NC), arbejdstilslutning 2 (A/OUT) efter tilslutning 3 (R/NO) åben C - i hvilestilling lukket - tryktilslutning 1 (P/NC), arbejdstilslutning 2 (A/OUT) åben efter tilslutning 3 (R/NO)
- Funktionsmåde - manuel betjening: Ja
- Funktionsmåde - manuel betjening type: Drejestang
- Funktionsmåde - manuel betjening fastlåsning: Ja
- Funktionsmåde - manuel betjening af skrueslidsen: Ja
- Funktionsmåde - manuel betjening position: Via ledningstilslutning 1
- Godkendelser - nominel effekt: 2 W.
- Produkttype
Vippeventil
- Driftstemperatur
-10 °C (min)
- Min. driftstemperatur
-10 °C
- Produc.-delnr.
126411
- Driftstryk (max.)
10 bar
- Driftstryk (min.)
-1 bar
- Driftstryk-område
-1 til 10 bar
- Driftsmedium
gasformige medier
- Bredde
16 mm
- Rør Ø
1.2 mm
- Type
6106
- Maks. medietemperatur
55 °C
- Min. medietemperatur
-10 °C
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3047086 Bürkert Vippeventil 6106 126411 -1 til 10 bar 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3047086 Bürkert Vippeventil 6106 126411 -1 til 10 bar 1 stk
Beskrivelse
De direkte virkende vippekontakter-magnetventiler type 6106 er især egnede til neutrale gasformede medier. Varmeinput i medium er minimal, da kabinettet desuden er adskilt fra spolen af en plade i rustfrit stål. Ventilerne kan monteres direkte på flangen eller enkelt- eller på multitilslutningsplade. De kan anvendes til at dosere, fylde, blande og fordele.
