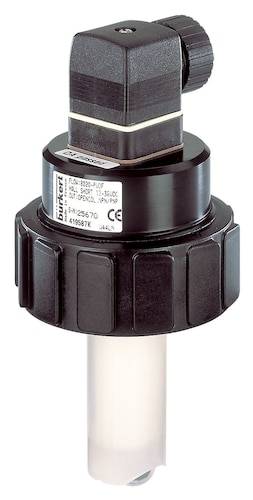

Bürkert Vingehjul-gennemstrømningsmåler 8020 419587 Driftsspænding (område): 12 - 36 V/DC måleområde: 0.3 - 10 m/s 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Vingehjul-gennemstrømningsmåler
Min. driftsspænding
12 V/DC
Driftsspænding maks.
36 V/DC
Måleområde (max.)
10 m/s
Type
8020
Datablad (PDF)
1 stk.
Antal
Total (4.152,00 kr. / stk.r)
4.152,00 kr.
ekskl. moms
Gratis fragt
Kun 1 stk. tilbage på lager
Højdepunkter og detaljer
INDSTIKS Vane Flowmåler for væsker
- 3-leder frekvens puls-version til direkte tilslutning til PLC (PNP og NPN) princip Billig måling
Tekniske specifikationer
- Tilslutning: G2 omløbermøtrik
- Strømforbrug med sensor ? 30 mA
- Udgang frekvens transistor PNP/NPN, Open kollektor, maks. 100 mA, frekvens: 0...300 Hz, taktforhold 1/2
- Sensorudførelse til fitting kort (se type S020)
- Relativ fugtighed? 80 %, ikke kondenseret
- Rørnominel diameter DN 15 til DN 400 (se type S020)
- Medietemperatur med PVC-fitting 0 til 50 °C, med PP-fitting 0 til 80 °C, med VA-, MS-, PVDF-fitting -15 til 80 °C.
- Væsketryk maks. PN 10
- Viskositet/tilsmudsning maks. 300 cSt/maks. 1 % (partikelstørrelse maks. 0,5 mm)
- Nøjagtighed Teach-in ? ± 1 % af måleområdets ende (ved 10 m/s), K-faktor ? ± 1 % af måleområdets ende + 3 % af måleværdien
- Linearitet ? 0,5 % af måleområdeenden (ved 10 m/s)
- Repeterbarhed? 0,4 % af måleværdien
- Produkttype
Vingehjul-gennemstrømningsmåler
- Type
8020
- Min. driftsspænding
12 V/DC
- Driftsspænding maks.
36 V/DC
- Driftsspænding
12 - 36 V/DC
- Specifikationer
LED-display
- Tilslutning
Ventilstik ISO 4400
- Udgange
PNP
- Materiale
Polyethylen
- Forseglingsmateriale
FKM
- Kabinetmateriale
PVDF
- Kabellængde
50 m
- Benævnt diameter
15 mm
- Min. medietemperatur
-15 °C
- Maks. medietemperatur
+80 °C
- Driftstryk (max.)
6 bar
- Målenøjagtighed ±
1 %
- Måleområde (min.)
0.3 m/s
- Måleområde (max.)
10 m/s
- måleområde
0.3 - 10 m/s
- Vægt
0.500 kg
- Maks. omgivelsestemperatur
+60 °C
- L
153 mm
- (Ø)
75 mm
- Dim.
(Ø x L) 75 mm x 153 mm
- Indhold
1 stk
Dokumenter og downloads
Datablad
Datablad 625780 Bürkert Vingehjul-gennemstrømningsmåler 8020 419587 Driftsspænding (område): 12 - 36 V/DC måleområde: 0.3 - 10 m/s 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 625780 Bürkert Vingehjul-gennemstrømningsmåler 8020 419587 Driftsspænding (område): 12 - 36 V/DC måleområde: 0.3 - 10 m/s 1 stk
Beskrivelse
Bemærk! Dette produkt er blevet maskineoversat.
Den Paddlewheel Flow Sensor er velegnet til brug i neutrale, lidt aggressive, faste frie væsker. Bürkert designet fitting system sikrer enkel installation af sensorerne i rør fra DN 15 til DN 400. Sensoren frembringer en strømningshastighed proportional pulsfrekvens signal, der let kan overføres og behandles.
Den Paddlewheel Flow Sensor er velegnet til brug i neutrale, lidt aggressive, faste frie væsker. Bürkert designet fitting system sikrer enkel installation af sensorerne i rør fra DN 15 til DN 400. Sensoren frembringer en strømningshastighed proportional pulsfrekvens signal, der let kan overføres og behandles.
Version
- Paddlewheel Flow Sensor
- puls sensor udgave
- Kompatibilitet med beslag S020
- Boliger materiale polyethylen
- Materiale møtrik polykarbonat
- Materiale Kabel-stik Polyamid
- Materialer våddele: fingre, løbehjul: PVDF, aksler, der bærer: keramisk tætning: FKM
- Elektrisk tilslutning Kabel plug EN 175301- 803 forbindelseskabler 1,5 mm² tværsnit; max. 50 m lang, afskærmet
- IP65 med indsat og strammet kabel-stik
- Standarder og retningslinjer:
- EMC EN 61000-6-2, 61000-6-3
- tryk i overensstemmelse med artikel 3 i §3 af 97/23 / CE direktivet
- Vibration EN 60068-2-6
- chok EN 60068-2-27
- med omvendt beskyttelse polaritet
Tip
En flowmåler består af en sensor typen 8020 og en indsættelse montering Type S020 (skal bestilles separat). Flowmåleren er monteret sammen med beslaget i rørledningen. Minimum opstrøms og udsejlingen skal respekteres 5167-1 (se datablad Type 8020) i henhold til EN ISO.
