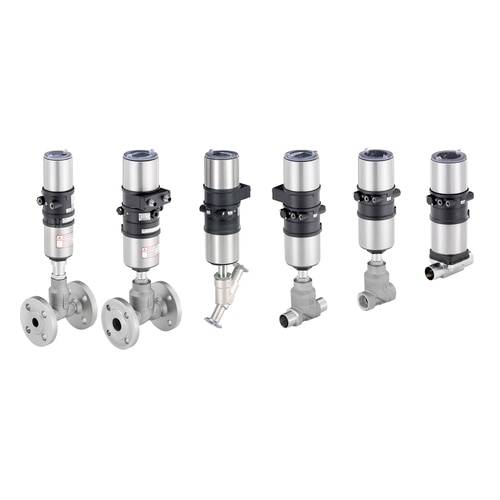

Lignende billede
Bürkert Trykregulatorventil 332903 8802 24 V/DC Kabinetmateriale Rustfrit stål Forseglingsmateriale Rustfrit stål 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Drev - drivudførelse: Element design drev
- Drev - drevstørrelse: DM 130 mm
- Funktioner - funktion: Ingen angivelse
- Apparategenskaber - motortype: Uden ventiler
- Proces- / ledningstilslutning - flangebillede: Interface element-styring og Remote Sensor til element-drev
- Spænding - forsyningsspænding: 24 V DC
- Funktionsmåde - styrefunktion: Lukket med fjederkraft
- Materiale: Rustfrit stål
- Tætningsmiddel: Rustfrit stål
- Nominel bredde: 65 mm
- Ledningstilslutning: Svejsende 76,1 x 2,3 iht. ISO 4200 serie B.
- Elektriske Tilslutning: Kabelgennemføring
- Styring: 0-10 V, 0-5 V, 4 mA, 0-20 mA, kan indstilles
- Ledningstilslutning 1: Findes ikke
- Vejs/positioner: 2-vejs / 2 positioner
- Interface arm./drev: Nippelgevind M84 x 2 (standard DN 65)
- Styrelufttilslutning: Interface element-styring og Remote Sensor til element drev
- Pneumatisk funktion: Enkeltvirkende DN 2,5
- Ventiltype: Skråventil type 2300
- Konstruktion: Uden
- Vejsensor: Uden
- Styringstype: Positioner 8692
- Nordisk tilslutning: G 1/8 / VA
- Betjening /Config.: Tastatur og display internt
- Nærhedsafbryder: Uden
- Software-tilbagemelder: 1 binær indgang
- Ekstrafunktion: Uden
- Kommunikation: Service-BØS
- Dyrkning: Ingen
- Betjening: Findes ikke
- Ventilblok VB1: Ikke monteret
- Styrefunktion VB1: Ingen angivelse
- Ventilblok VB2: Ikke bestykket
- Styrefunktion VB2: Ingen angivelse
- Godkendelsessystem: Uden godkendelse
- Tilbehør: Uden
- Godkendelse komponent: UL Listed for USA og Canada cULus
- Mandag-/leveringsvariant: Emballeret pakning vedlagt
- Omgivelses- og anvendelsesbed.: Modificeret Kvs 90m³/h
- Andre komponenter: Lyddæmper til R
- Type
8802
- Produkttype
Trykregulatorventil
- Driftsspænding
24 V/DC
- Kabinetmateriale
Rustfrit stål
- Tilslutning
G 1/8
- Produc.-delnr.
332903
- Drevstørrelse diam.
130 mm
- Forseglingsmateriale
Rustfrit stål
- Funktion
2/2-vejs
- Nominel dimension
65 mm
- Funktion
Hvileposition lukkes ved fjederkraft
- kv-værdi
90 m³/h
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3047815 Bürkert Trykregulatorventil 332903 8802 24 V/DC Kabinetmateriale Rustfrit stål Forseglingsmateriale Rustfrit stål 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3047815 Bürkert Trykregulatorventil 332903 8802 24 V/DC Kabinetmateriale Rustfrit stål Forseglingsmateriale Rustfrit stål 1 stk
Beskrivelse
Designet i systemserien type 8802 Continuous-ELEMENT muliggør enkel integration af digitale automatiseringsenheder i alle udbygningstrin. Fra den enkle positioner Basic over effektiv positionering med valgfri feltbusgrænseflade til fuldgyldig digital procesregulator med betjening via et baggrundsbelyst grafisk display. Det integrerede system af reguleringsventil og automatiseringsenheden udmærker sig ved sin kompakte størrelse og glatte overflade i designet, integrerede styreluftkanaler, beskyttelsesklasse IP65/67/NEMA 4X og en høj Kemisk bestandighed.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Tip
Kv-værdien angiver vandgennemstrømningen i en ventil i liter pr. minut ved et tryk på ca. 1 bar og en vandtemperatur inden for 5 - 30 °C. QNn-værdien er måleenheden for gasser i liter pr. minut.
