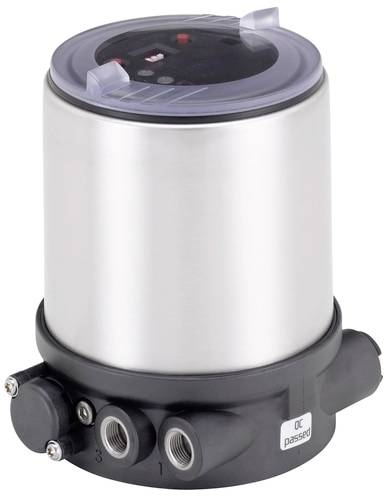

Bürkert Stillingsregulator 323268 8694 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Pneumatik manometer
- Kompakt og robust design i rustfrit stål
- Ibrugtagning med automatisk TUNE-funktion
- Berøringsfri positionssensor
- Integreret luftstyring i drevet
- As-interface, IO-link eller Bürkert systembus (ETI)
Tekniske specifikationer
- Styring / tilbagemelder - til drevstørrelse 40 mm: Nej
- Styring / tilbagemelder - til drevstørrelse 50 mm: Nej
- Styring / tilbagemelder - til drevstørrelse 63 mm: Nej
- Styring / tilbagemelder - til drevstørrelse 70 mm: Nej
- Aktivering / tilbagemelder - til drevstørrelse 80 mm: Ja
- Styring / tilbagemelder - til drevstørrelse 90 mm: Nej
- Styring / tilbagemelder - til drevstørrelse 100 mm: Ja
- Styring / tilbagemelder - til drevstørrelse 125 mm: Nej
- Styring / tilbagemelder - til drevstørrelse 130 mm: Nej
- Styring / tilbagemelder - til drevstørrelse 175mm: Nej
- Styring / tilbagemelder - til drevstørrelse 225 mm: Nej
- Styring / tilbagemelder - vejoptager type: Intern lineær
- Styring / tilbagemelder - positionssensor signal: digital 14-bit
- Styring / tilbagemelder - stillesystem med booster-funktion: Nej
- Tryk og temperatur - omgivende temperatur min. --10 °C.
- Tryk & temperatur - omgivende temperatur maks. 60 °C.
- Ind-/udgange - udgang 1 type analog strøm: 0/4-20 mA
- Ind-/udgange - indgang 1 type analog strøm: 0/4-20 mA
- Ind- /udgange - indgang 2 type digital transistor tilslutning NPN: Nej
- Ind- /udgange - indgang 2 type digital transistor tilslutning PNP: Ja
- Elektrisk tilslutning - elektrisk tilslutning type: Skrueklemmer med kabelgennemføring
- Funktioner - funktion: Positionering
- Apparategenskaber - produktundergruppe: Positioner / procesregulator
- Apparategenskaber - monteringstype: CLASSIC - drev
- Nominel bredde (kV værdi) - QNn værdi (gas): 7 l/min.
- Nominel bredde (kV værdi) - ventil nominel bredde: 0,6 mm
- Proces-/ledningstilslutning - ledningstilslutning 1 type: Indvendigt gevind
- Proces-/ledningstilslutning - ledningstilslutning 1 gevindbetegnelse: 1/8
- Proces-/ledningstilslutning - ledningstilslutning 1 gevindtype: G
- Kapslingsklasse IP (maks. ved egnet tilslutning): IP65/67
- Software / kommunikation - kommunikationsinterface protokol: Service-øvs
- Software/kommunikation - betjeningsinterface: DIP-kontakt
- Spænding - spænding min/nominel spænding: 24 V
- Spænding - spænding maks./nominel spænding: 24 V
- Spænding - vekselspænding: Nej
- Spænding - jævnstrøm: Ja
- Spænding - forsyningsspænding systeminternt: Nej
- Spænding - forsyningsspænding via BUS: Nej
- Spænding - forsyningsspænding via beskyttelsesbarriere: Nej
- Spænding - galvanisk adskilt aktuatorforsyning: Nej
- Funktionsmåde - manuel betjening: Ja
- Funktionsmåde - pneumatisk funktion 1 dobbeltvirkende: Nej
- Funktionsmåde - pneumatisk funktion 1, enkeltvirkende: Ja
- Godkendelse type: ULUL
- Godkendelsesmåde: UL Listed cULus
- Produkttype
Stillingsregulator
- Driftstemperatur
-10 °C (min)
- Min. driftstemperatur
-10 °C
- Produc.-delnr.
323268
- Forbindelse
Skrueklemmer med kabelgennemføring
- Driftsmedium
Trykluft
- Rør Ø
0.6 mm
- Min. driftsspænding
24 V
- Nominel dimension
0.6 mm
- Driftsspænding maks.
24 V
- Maks. omgivelsestemperatur
60 °C
- Min. omgivelsestemperatur
-10 °C
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3047664 Bürkert Stillingsregulator 323268 8694 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3047664 Bürkert Stillingsregulator 323268 8694 1 stk
Beskrivelse
Kompakt regulator til integreret montering på pneumatisk styrede procesreguleringsventiler. Den nominelle værdi leveres via normsignal 4 til 20 mA eller via AS-interface. Et kontaktløst arbejdende sensorelement registrerer ventilspindlens position. Enkel ibrugtagning takket være automatisk TUNE-funktion og indstilling via DIP-kontakt: Tætningstærskel karakteristikvalg skift omskiftning manuel/automatisk drift binær indgang, yderligere muligheder for parametrering findes ved hjælp af enheds-DTM. Et softwareinterface kan blandt andre anvendes til linearisering af driftskarakteristik ved hjælp af frit programmerbare karakteristika. Statusvisningen sker via LED'er. Som option kan der integreres en analog positionstilbagemelding.
