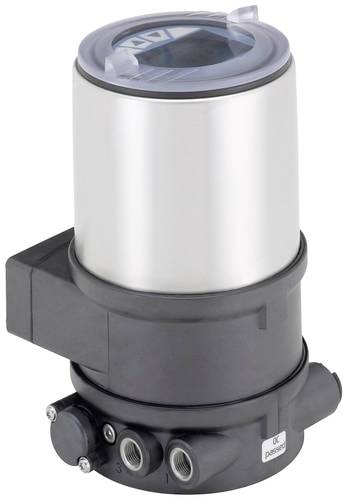

Bürkert Stillingsregulator 306940 8693 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Styring / tilbagemelder - til drevstørrelse 40 mm: Nej
- Styring / tilbagemelder - til drevstørrelse 50 mm: Nej
- Styring / tilbagemelder - til drevstørrelse 63 mm: Nej
- Styring / tilbagemelder - til drevstørrelse 70 mm: Nej
- Aktivering / tilbagemelder - til drevstørrelse 80 mm: Ja
- Styring / tilbagemelder - til drevstørrelse 90 mm: Nej
- Styring / tilbagemelder - til drevstørrelse 100 mm: Ja
- Styring / tilbagemelder - til drevstørrelse 125 mm: Nej
- Styring / tilbagemelder - til drevstørrelse 130 mm: Nej
- Styring / tilbagemelder - til drevstørrelse 175mm: Nej
- Styring / tilbagemelder - til drevstørrelse 225 mm: Nej
- Styring / tilbagemelder - vejoptager type: Intern lineær
- Styring / tilbagemelder - positionssensor signal: digital 14-bit
- Styring / tilbagemelder - stillesystem med booster-funktion: Nej
- Tryk og temperatur - omgivende temperatur min. --10 °C.
- Tryk & temperatur - omgivende temperatur maks. 55 °C.
- Ind-/udgange - indgang 1 type analog spænding: 0-5/10 V.
- Ind-/udgange - indgang 1 type analog strøm: 0/4-20 mA
- Ind- /udgange - indgang 2 type digital transistor tilslutning NPN: Nej
- Ind- /udgange - indgang 2 type digital transistor tilslutning PNP: Ja
- Elektrisk tilslutning - elektrisk tilslutning type: Skrueklemmer med kabelgennemføring
- Funktioner - funktion: Procesregulator
- Apparategenskaber - produktundergruppe: Positioner / procesregulator
- Apparategenskaber - monteringstype: CLASSIC - drev
- Nominel bredde (kV værdi) - QNn værdi (gas): 7 l/min.
- Nominel bredde (kV værdi) - ventil nominel bredde: 0,6 mm
- Proces-/ledningstilslutning - ledningstilslutning 1 type: Indvendigt gevind
- Proces-/ledningstilslutning - ledningstilslutning 1 gevindbetegnelse: 1/8
- Proces-/ledningstilslutning - ledningstilslutning 1 gevindtype: G
- Kapslingsklasse IP (maks. ved egnet tilslutning): IP65/67
- Software / kommunikation - kommunikationsinterface protokol: Service-øvs
- Software/kommunikation - betjeningsinterface: Tastatur og display intern
- Spænding - spænding min/nominel spænding: 24 V
- Spænding - spænding maks./nominel spænding: 24 V
- Spænding - vekselspænding: Nej
- Spænding - jævnstrøm: Ja
- Spænding - forsyningsspænding systeminternt: Nej
- Spænding - forsyningsspænding via BUS: Nej
- Spænding - forsyningsspænding via beskyttelsesbarriere: Nej
- Spænding - galvanisk adskilt aktuatorforsyning: Nej
- Funktionsmåde - manuel betjening: Nej
- Funktionsmåde - pneumatisk funktion 1 dobbeltvirkende: Nej
- Funktionsmåde - pneumatisk funktion 1, enkeltvirkende: Ja
- Godkendelse type: ULUL
- Godkendelsesmåde: UL Listed cULus
- Produkttype
Stillingsregulator
- Driftstemperatur
-10 °C (min)
- Min. driftstemperatur
-10 °C
- Produc.-delnr.
306940
- Forbindelse
Skrueklemmer med kabelgennemføring
- Driftsmedium
Trykluft
- Rør Ø
0.6 mm
- Min. driftsspænding
24 V
- Nominel dimension
0.6 mm
- Driftsspænding maks.
24 V
- Maks. omgivelsestemperatur
55 °C
- Min. omgivelsestemperatur
-10 °C
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3047052 Bürkert Stillingsregulator 306940 8693 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3047052 Bürkert Stillingsregulator 306940 8693 1 stk
Beskrivelse
Den kompakte procesregulator type 8693 er udviklet til integreret montering på pneumatiske drev af procesreguleringsventilserien type 23xx/2103 og specielt udviklet til kravene til hygiejniske procesbetingelser. Processorens faktiske værdi tilføres direkte som 4 - 20 mA, PT100 eller frekvenssignal til enheden. Ud fra beregnet-faktisk-sammenligning beregner procesregulatoren den beregnede værdi for den nederste justeringsregulator. Ved hjælp af den analoge tilbagemelding kan alle analoge værdier overføres til styringsvævene.
Med den integrerede diagnosefunktion kan reguleringsventilens driftsbetingelser overvåges. Ventildiagnosemeddelelser om statussignaler skal være i overensstemmelse med NE107 (NAMUR) og registreres som historik. Parametrering af proces- og indstillingsregulator kan foretages automatisk. Den lette betjening og valg af de omfattende software-ekstrafunktioner foretages via det store grafikdisplay med baggrundsbelysning og folietastaturet eller via COMMUNICATOR. Justeringsregulatoren registrerer ventilstillingen slidfrit via en kontaktløs, analog positionssensor. Styringen sker nemt eller dobbelt virkende drev uden eget luftforbrug. Kommunikationsinterface PROFIBUS DP-V1, Ethernet/IP, PROFINET, Modbus TCP eller BÜS (baseret på CANopen) og analog samt binær feedback er muligt.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Med den integrerede diagnosefunktion kan reguleringsventilens driftsbetingelser overvåges. Ventildiagnosemeddelelser om statussignaler skal være i overensstemmelse med NE107 (NAMUR) og registreres som historik. Parametrering af proces- og indstillingsregulator kan foretages automatisk. Den lette betjening og valg af de omfattende software-ekstrafunktioner foretages via det store grafikdisplay med baggrundsbelysning og folietastaturet eller via COMMUNICATOR. Justeringsregulatoren registrerer ventilstillingen slidfrit via en kontaktløs, analog positionssensor. Styringen sker nemt eller dobbelt virkende drev uden eget luftforbrug. Kommunikationsinterface PROFIBUS DP-V1, Ethernet/IP, PROFINET, Modbus TCP eller BÜS (baseret på CANopen) og analog samt binær feedback er muligt.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
