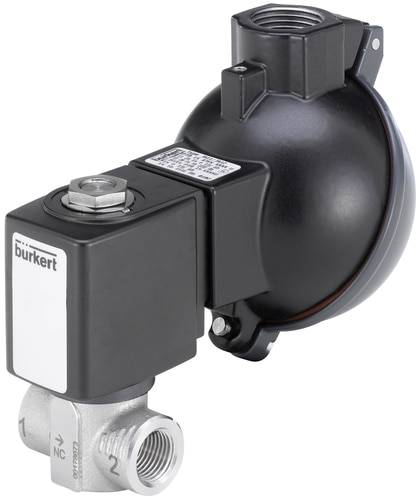

Bürkert Stempelventil 380811 6240 24 V G 3/8 Nominel dimension 6 mm Servostyret 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
1 stk.
Vis alternativer
Antal
Total (5.192,00 kr. / stk.r)
5.192,00 kr.
ekskl. moms
Gratis fragt
Kun 1 stk. tilbage på lager
Højdepunkter og detaljer
Tvangsstyrede ventiler
- Servostyret og kompakt kolbeventil med en nominel bredde DN 13; vibrationsfast, forskruet spolesystem; øget lækagesikkerhed gennem svejst kerneføringsrør; sikker åbning ved hjælp af fast tilkoblet kolbesystem; eksplosionsbeskyttet udførelse
Tekniske specifikationer
- Drevtype: Hæveanker
- Hovedventil funktionsprincip: Sædeventil
- Koblingsfunktion: On/off
- Fluischer ledningstilslutning antal: 2
- Ventilfunktion antal kontaktstillinger: 2
- Tilstrømning: Over sædet
- Nominelt tryk maks. (gas): 160 bar
- Nominelt tryk maks. (væske): 160 bar
- Ventilsæde materiale: Rustfrit stål
- Vekselspænding: Ja
- Jævnstrøm: Ja
- Batterispænding: Ja
- Nominel effekt: 44 W
- Spole art: Oversat
- Spole materiale (indkapsling): EP (epoxyharpiks)
- Spolestørrelse 42 mm
- Åbn koblingstid: 100 ms - 200 ms
- Luk koblingstiden: 300 ms - 500 ms
- Ventilkonstruktion: Komplet ventil
- Tilslutningseffekt AC 44 VA
- Spænding frekvens: 50/60 Hz
- Nominelt tryk maks. (olie): 120 bar
- Produkttype
Stempelventil
- Driftsspænding
24 V
- Driftstryk (max.)
160 bar
- Kabinetmateriale
Rustfrit stål
- Tilslutning
G 3/8
- Driftsmedie
Væske;gas;olie
- Medietemperatur område
-10 til +120 °C
- Produc.-delnr.
380811
- Driftstryk (min.)
0 bar
- Forseglingsmateriale
PCTFE
FKM
PEEK
- Vægt
1235 kg
- Maks. medietemperatur
+120 °C
- Min. medietemperatur
-10 °C
- Nominel dimension
6 mm
- L
55 mm
IP65
- Maks. omgivelsestemperatur
+55 °C
- Min. omgivelsestemperatur
-10 °C
- Funktion
Servostyret
- kv-værdi
0.75
Dokumenter og downloads
Datablad
Datablad 2351906 Bürkert Stempelventil 380811 6240 24 V G 3/8 Nominel dimension 6 mm Servostyret 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2351906 Bürkert Stempelventil 380811 6240 24 V G 3/8 Nominel dimension 6 mm Servostyret 1 stk
Beskrivelse
Ventilen 6240 er en servostyret stempelventil. Til forøgelse af tryk- og lækagesikkerheden er propper og kernerør svejset sammen. I overensstemmelse med applikationen er der forskellige tætemiddelkombinationer til rådighed. Kabinettets formgivning og overfladekvalitet giver maksimale gennemstrømningsværdier. Spolerne omspoles med epoxyfast Kemisk høj bestandig. En ekstra glidelejring øger driftstiden ved tørre gasser. I forbindelse med et stik i henhold til din en 175301-803 form A opfylder ventilerne kapslingsklassen IP65. Ventiler i rustfrit stål opfylder NEMA 4X.
Tip
Kv-værdien angiver vandgennemstrømningen i en ventil i liter pr. minut ved et tryk på ca. 1 bar og en vandtemperatur inden for 5 - 30 °C. QNn-værdien er måleenheden for gasser i liter pr. minut.
