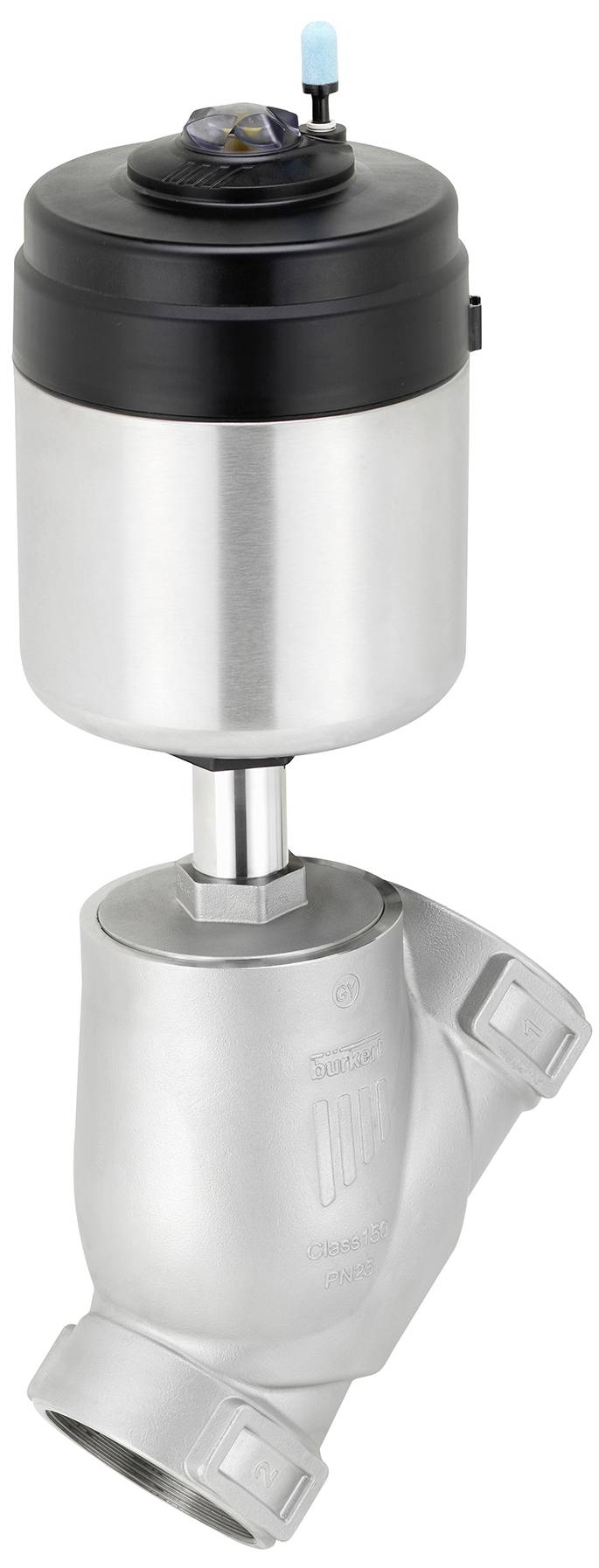

Lignende billede
Bürkert Skråventil 2100 235508 0 til 16 bar 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Drev - drevudførelse: ELEMENT
- Drivstørrelse: 70 mm
- Drev - forespørgsel om stillingskolber: Nej
- Drev - drev materiale kategori: Plast
- Fremdrift - drev materiale: PPS (polyphenylensulfid)
- Drev - O-ring mellem dæksel og løebøsning: Nej
- Drev - luftindgang type: Indvendigt gevind
- Drev - luftindgang gevindtype: G
- Drev - styrelufttilslutning diameter (tommer): 1/8 tommer
- Drev - styrelufttilslutning position: I ledningsretning
- Drev - styrelufttilslutning materiale: Rustfrit stål
- Drev - interface til drev: Metrisk
- Motor - drev for øget Kemisk bestandighed: Nej
- Drev - reguleringskegle: Nej
- Drev - styrelufttilslutning 1 formonteret: Ikke udstyret
- Drev - styrelufttilslutning 2 formonteret: Lyddæmper 780779
- Drev - pendulplade materiale: Rustfrit stål
- Motor - pendulplade: Med
- Tætningsmateriale - stempelpakning materiale kategori: Elastomerer
- Tætningsmateriale - stempelpakning materiale: FKM (fluorgummi)
- Forseglingsmateriale - sædetætning materiale kategori: Plast
- Tætningsmateriale - sædetætning materiale: PTFE (polytetrafluorethylen)
- Forseglingsmateriale - tætning nippelhus materiale: Grafit
- Tætningsmateriale - emballeret pakning vedlagt: Nej
- Tryk og temperatur - nominelt tryk (din en 1333): PN 25
- Tryk og temperatur - temperatur medium min: -10 °C.
- Tryk & temperatur - medium maks. 185 °C
- Tryk og temperatur - omgivende temperatur min. --10 °C.
- Tryk & temperatur - omgivende temperatur maks. 100 °C.
- Tryk & temperatur - nominelt tryk min.: 0 bar
- Tryk & temperatur - nominelt tryk maks. 16 bar
- Tryk & temperatur - styretryk min.: 4,8 bar
- Tryk & temperatur - styretryk maks. 10 bar
- Tryk og temperatur - nominelt tryk (din en 1759): Klasse 150
- Tryk & temperatur - styretryk vakuum: Nej
- Apparategenskaber - produktundergruppe: Op/ned-ventiler
- Apparategenskaber - længde: 90 mm
- Apparategenskaber - hovedventil funktionsprincip: Skråventil
- Apparategenskaber - ventil-styring type: Pneumatisk
- Egenskaber ved apparatet - ventilbygning: Ventil komplet
- Apparategenskaber - ventilråkabinet fremstilling: Støbt
- Apparategenskaber - tilstrømning: Under sædet
- Apparategenskaber - vakuumudførelse: Nej
- Apparategenskaber - iltudførelse: Nej
- medium & kalibrering - CIP-kompatibel: Ja
- medium & kalibrering - SIP-kompatibel: Ja
- Nominel bredde (kV værdi) - kV værdi (vand): 18 m3/h.
- Nominel bredde (kV værdi) - husbredde: 25 mm
- Nominel bredde (kV værdi) - husbredde (IN): 1 tommer
- Nominel bredde (kV værdi) - nominel sædekvidde 25 mm
- Proces-/ledningstilslutning - ledningstilslutning 1 type: Indvendigt gevind
- Proces-/ledningstilslutning - ledningstilslutning 1 gevindbetegnelse: 1
- Proces-/ledningstilslutning - ledningstilslutning 1 gevindtype: G
- Materialer - ventilhus materiale kategori: Metaller
- Materialer - ventilhus materiale: Rustfrit stål
- Materialer - ventilhus overfladebearbejdning indvendigt: Ubehandlet
- Materialer - ventilhus overfladebearbejdning udvendig: Ubehandlet
- Materialer - rør materiale: Rustfrit stål
- Virkemåde - fluischer ledningstilslutning antal: 2
- Funktionsmåde - ventilfunktion antal-koblingsstillinger: 2
- Funktionsmåde - manuel betjening: Nej
- Funktionsmåde - styrefunktion: A - lukket i hvilestilling (NC)
- Funktionsmåde - ekstra manuel betjening vedlagt: Nej
- Godkendelser - testbevis 3.1 vedlagt: Nej
- Godkendelsestype: Materiale-godkendte fødevarer
- Godkendelsesmåde: Fødevarer(EF) 1935/2004 i overensstemmelse med fabrikantens erklæring
- Produkttype
Skråventil
- Visningsområde (min.)
0 bar
- Visningsområde (maks.)
16 bar
- Driftstemperatur
-10 °C (min)
- Min. driftstemperatur
-10 °C
- Produc.-delnr.
235508
- Driftstryk (max.)
16 bar
- Driftstryk (min.)
0 bar
- Driftstryk-område
0 til 16 bar
- Rør Ø
25 mm
- Type
2100
- Maks. medietemperatur
185 °C
- Min. medietemperatur
-10 °C
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3046808 Bürkert Skråventil 2100 235508 0 til 16 bar 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3046808 Bürkert Skråventil 2100 235508 0 til 16 bar 1 stk
Beskrivelse
Skråventilen type 2100 er specielt optimeret til decentral proces-automatisering og opfylder alle praktiske krav også under vanskelige betingelser. Dens enestående design muliggør enkel integration af automatiseringsenheder i alle udvidelsestrin, fra elektrisk/optisk positionstilbagemelding via den pneumatiske styring til den integrerede feltbusgrænseflade. Maksimal levetid og tæthed opnås med den gennemprøvede selvreducerende spindelmanchetten.
Det integrerede system af ventil og automatiseringsenheden er kendetegnet ved sin kompakte størrelse og glatte overflade i designet, integrerede styringskanaler, beskyttelsestyper IP65/67, NEMA type 4X og en høj Kemisk bestandighed.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Det integrerede system af ventil og automatiseringsenheden er kendetegnet ved sin kompakte størrelse og glatte overflade i designet, integrerede styringskanaler, beskyttelsestyper IP65/67, NEMA type 4X og en høj Kemisk bestandighed.
