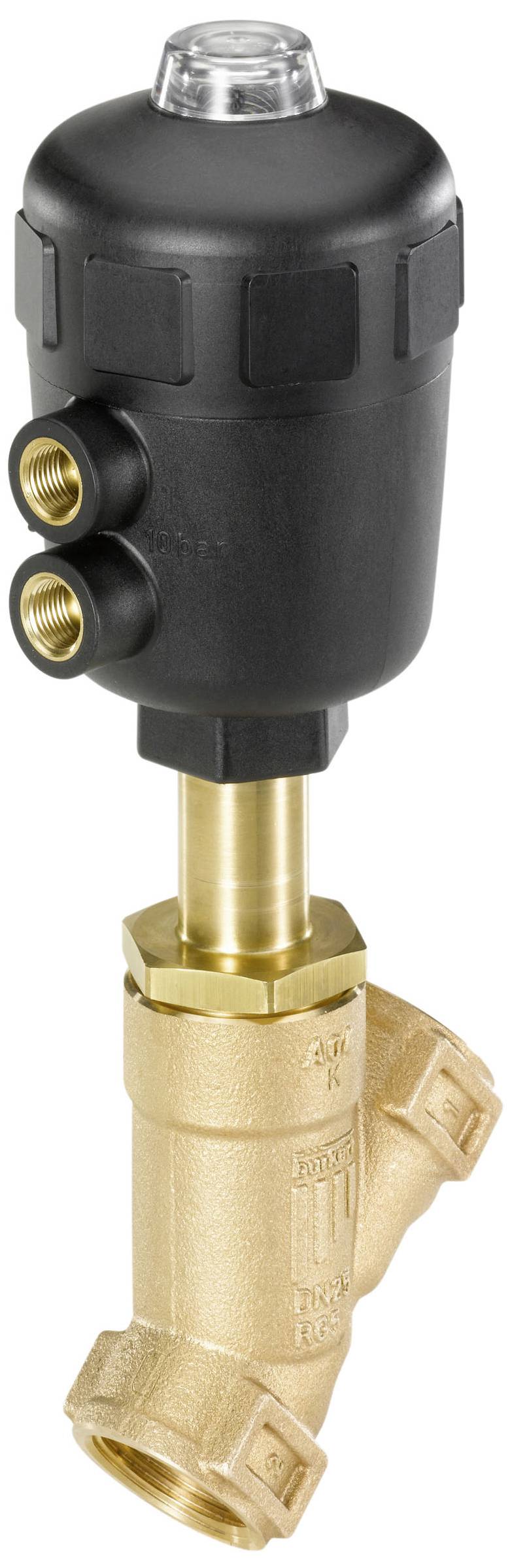

Bürkert Skråventil 2000 507492 0 til 16 bar 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Drev - motortype: Classic
- Drivstørrelse: 40 mm
- Drev - forespørgsel om stillingskolber: Nej
- Drev - drev materiale kategori: Plast
- Drev - drev materiale: PA (polyamid)
- Drev - O-ring mellem dæksel og løebøsning: Nej
- Drev - luftindgang type: Indvendigt gevind
- Drev - luftindgang gevindtype: G
- Drev - styrelufttilslutning diameter (tommer): 1/8 tommer
- Drev - styrelufttilslutning position: I ledningsretning
- Drev - styrelufttilslutning materiale: Messing
- Drev - styreluftboring diameter 1,2 mm
- Drev - interface til drev: Metrisk
- Motor - drev for øget Kemisk bestandighed: Nej
- Drev - reguleringskegle: Nej
- Drev - styrelufttilslutning 1 formonteret: Kegleprop
- Drev - styrelufttilslutning 2 formonteret: Keglepropper
- Forseglingsmateriale - sædetætning materiale kategori: Plast
- Tætningsmateriale - sædetætning materiale: PTFE (polytetrafluorethylen)
- Forseglingsmateriale - tætning nippelhus materiale: Grafit
- Tætningsmateriale - emballeret pakning vedlagt: Nej
- Tryk og temperatur - nominelt tryk (din en 1333): PN 25
- Tryk og temperatur - temperatur medium min: -10 °C.
- Tryk & temperatur - medium maks. 185 °C
- Tryk og temperatur - omgivende temperatur min. --10 °C.
- Tryk & temperatur - omgivende temperatur maks. 30 °C.
- Tryk & temperatur - nominelt tryk min.: 0 bar
- Tryk & temperatur - nominelt tryk maks. 16 bar
- Tryk & temperatur - styretryk min.: 4 bar
- Tryk & temperatur - styretryk maks. 10 bar
- Tryk og temperatur - nominelt tryk (din en 1759): Klasse 150
- Tryk & temperatur - styretryk vakuum: Nej
- Apparategenskaber - produktundergruppe: Op/ned-ventiler
- Apparategenskaber - længde: 65 mm
- Apparategenskaber - hovedventil funktionsprincip: Skråventil
- Apparategenskaber - ventil-styring type: Pneumatisk
- Egenskaber ved apparatet - ventilbygning: Ventil komplet
- Apparategenskaber - ventilråkabinet fremstilling: Støbt
- Apparategenskaber - tilstrømning: Via sædet
- Apparategenskaber - vakuumudførelse: Nej
- Apparategenskaber - iltudførelse: Nej
- medium & kalibrering - CIP-kompatibel: Ja
- medium & kalibrering - SIP-kompatibel: Ja
- Nominel bredde (kV værdi) - kV værdi (vand): 3,7 m3/h.
- Nominel bredde (kV værdi) - husbredde: 15 mm
- Nominel bredde (kV værdi) - husbredde (IN): 1/2 tommer
- Nominel bredde (kV værdi) - nominel sædekvidde 15 mm
- Proces-/ledningstilslutning - ledningstilslutning 1 type: Indvendigt gevind
- Proces-/ledningstilslutning - ledningstilslutning 1 gevindbetegnelse: 1/2
- Proces-/ledningstilslutning - ledningstilslutning 1 gevindtype: RC (ISO 7/1)
- Materialer - ventilhus materiale kategori: Metaller
- Materialer - ventilhus materiale: Gunmetal
- Materialer - ventilhus overfladebearbejdning indvendigt: Ubehandlet
- Materialer - ventilhus overfladebearbejdning udvendig: Ubehandlet
- Virkemåde - fluischer ledningstilslutning antal: 2
- Funktionsmåde - ventilfunktion antal-koblingsstillinger: 2
- Funktionsmåde - manuel betjening: Nej
- Funktionsmåde - styrefunktion: A - lukket i hvilestilling (NC)
- Funktionsmåde - ekstra manuel betjening vedlagt: Nej
- Godkendelser - testbevis 3.1 vedlagt: Nej
- Godkendelsestype: ATEX, IECExATEX, IECEx
- Godkendelsesmåde: II 2 D ex h IIIC T135 °C DB, ex h IIC T4 GB, GB II 2 G ex h IIC T4 GB, ex h IIIC T135 °C DB
- Produkttype
Skråventil
- Driftstemperatur
-10 °C (min)
- Min. driftstemperatur
-10 °C
- Produc.-delnr.
507492
- Driftstryk (max.)
16 bar
- Driftstryk (min.)
0 bar
- Driftstryk-område
0 til 16 bar
- Rør Ø
15 mm
- Type
2000
- Maks. medietemperatur
185 °C
- Min. medietemperatur
-10 °C
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 3046989 Bürkert Skråventil 2000 507492 0 til 16 bar 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3046989 Bürkert Skråventil 2000 507492 0 til 16 bar 1 stk
Beskrivelse
Den maskinstyrede skrå sædeventil består af et pneumatisk betjent stempeldrev og et 2-vejs-ventilhus. Afhængigt af den omgivende temperatur kan drevet fås i to forskellige materialer, PA og PPS. Den gennemprøvede, selvjusterende spindeltætning sikrer en høj tæthed. Det strømningsgunstige 2/2-vejs-ventilhus af støbejern eller støbt rustfrit stål muliggør høje flowværdier. Denne vedligeholdelsesfrie og robuste ventiler kan eftermonteres med et omfattende tilbehørssortiment til positionsvisning, hævebegrænsning eller manuel nødbetjening.
