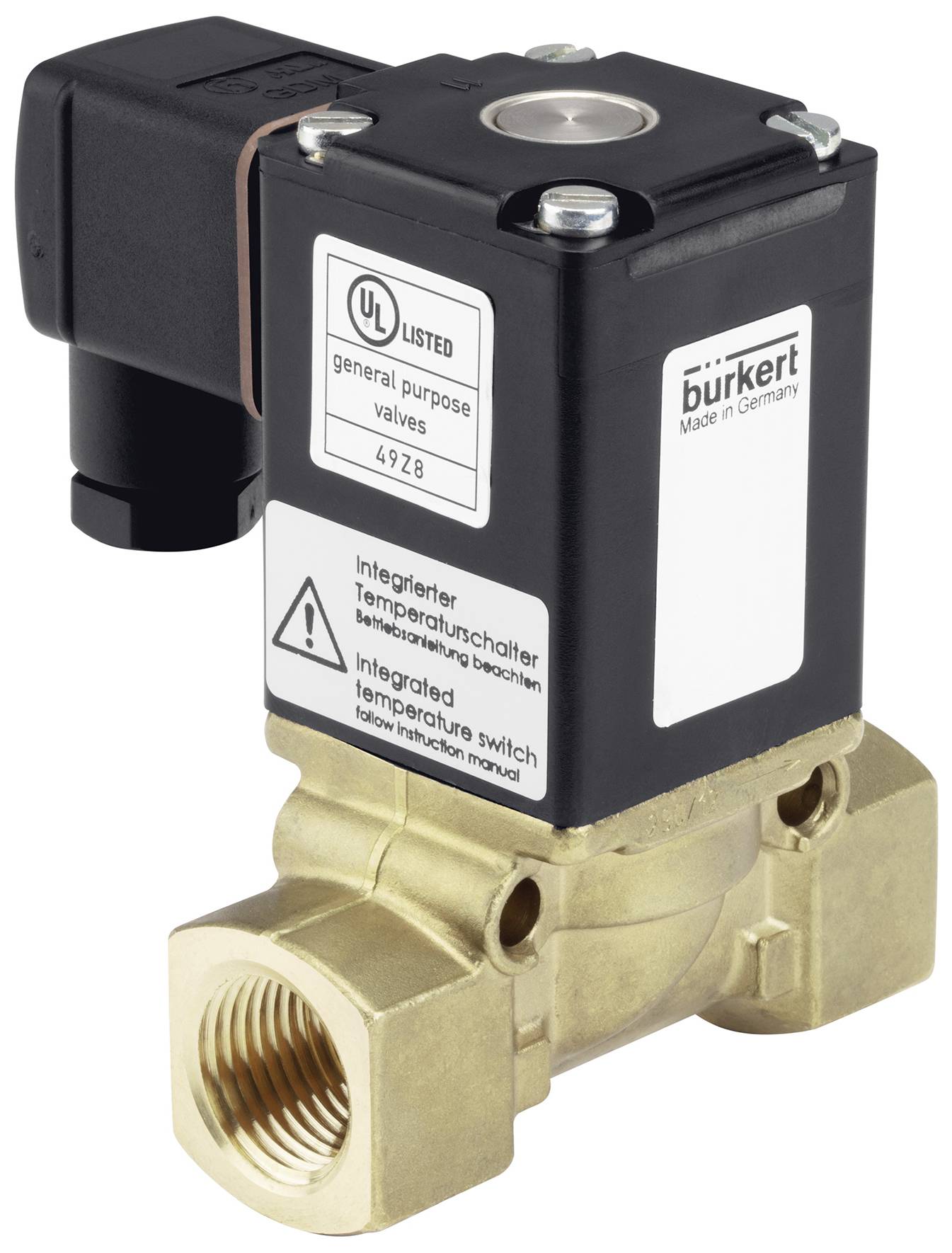

Lignende billede
Bürkert Servostyret ventil 78662 0290 24 V G 1 muffe Nominel dimension 25 mm 2/2-vejs 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Tvangsstyrede ventiler
- Servostyret membranventil med en nominel bredde DN50
- Den fastkoblede membran åbner uden differenstryk
- Vibrationssikkert, blokskruet spolesystem
- Energibesparende effektsænkning ved alle DC udførelser
Tekniske specifikationer
- Materiale: Messing
- Tætningsmateriale: EPDM (fødevarekvalitet)
- Nominel bredde: 25 mm
- Ledningstilslutning: G 1 muffe
- Highlight: Plast og drop-spole med integreret temperaturkontakt
- Spænding 24 volt
- Frekvens: Jævn- og vekselstrøm (AC/DC)
- Missing attributter: Tætningsmateriale med WRAS/WRC-godkendelse
- Medietemperatur (grader C) (maks.): 90
- Omgivende temperatur (grader C) (maks.): 55
- Tryk (bar) (maks.): 16
- medium temperature (degree C) (min): -30
- Funktionsmåde: 2/2-vejs; lukket i hvilestilling
- Effektforbrug: 100 watt start, 9 watt drift
- QNN VÆRDI (L/MIN): 10700
- Tilkoblingsvarighed (%): 100
- Opening time (msec) (maks.) 250
- Lukketid (ms) (maks.): 2000
- KV VÆRDI (M*3/H): 10,000
- Åbningstid (ms) (min.): 100
- Lukketid (ms) (min): 700
- Produkttype
Servostyret ventil
- Driftsspænding
24 V
- Driftstryk (max.)
16 bar
- Kabinetmateriale
Messing
- Tilslutning
G 1 muffe
- Medietemperatur område
-30 til 90 °C
- Produc.-delnr.
78662
- Forseglingsmateriale
EPDM
- Funktion
2/2-vejs
- Maks. medietemperatur
90 °C
- Min. medietemperatur
-30 °C
- Nominel dimension
25 mm
- QNn-værdi
10700 l/min
- Maks. omgivelsestemperatur
55 °C
- Funktion
2/2-vejs
- kv-værdi
10.000 m³/h
Dokumenter og downloads
Datablad
Datablad 3046850 Bürkert Servostyret ventil 78662 0290 24 V G 1 muffe Nominel dimension 25 mm 2/2-vejs 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3046850 Bürkert Servostyret ventil 78662 0290 24 V G 1 muffe Nominel dimension 25 mm 2/2-vejs 1 stk
Beskrivelse
Ventilen 0290 er en servostyret membranventil i S.EV-serien. Ventilen åbner uden differenstryk. Åbningsprocessen understøttes af membranens faste kobling til anker. Den integrerede "soft-kick"-funktion sikrer en materialeskånende åbning. Der er forskellige membranmaterialer til rådighed iht. applikationerne. Kabinettets tilbud afrundes med de rustfri stålvarianter. Magnetspolerne bliver presset med en Kemisk meget modstandsdygtig epoxy. For at reducere det elektriske effektforbrug er der i alle DC-varianter støbt en »Kick and drop« elektronik i spolen. NEMA 4X er tilgængelig på anmodning.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Tip
Kv-værdien angiver vandgennemstrømningen i en ventil i liter pr. minut ved et tryk på ca. 1 bar og en vandtemperatur inden for 5 - 30 °C. QNn-værdien er måleenheden for gasser i liter pr. minut.
