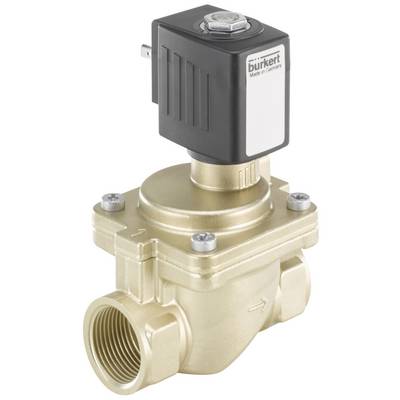

Bürkert Servostyret ventil 327236 6281 230 V G 1/2 Nominel dimension 13 mm Servostyret 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Tvangsstyrede ventiler
- Servostyret membranventil med en nominel bredde DN50
- Vibrationssikkert, centreret spolesystem
- Lukkedæmpet og støjsvag
- Energibesparende dobbeltspoleteknologi i Kick og Drop udførelse
- Eksplosionssikret udførelse
Tekniske specifikationer
- Forseglingsmateriale - forstyring tætning materiale: NBR (nitrilgummi)
- Tætningsmateriale - sædetætning materiale kategori: Elastomerer
- Forseglingsmateriale - sædetætning materiale: NBR (nitrilgummi)
- Forseglingsmateriale - tætning efter udvendigt materiale: NBR (nitrilgummi)
- Tryk og temperatur - nominelt tryk (din en 1333): PN 16
- Tryk og temperatur - temperatur medium min: -10 °C.
- Tryk & temperatur - medium maks. 80 °C
- Tryk & temperatur - omgivende temperatur maks. 55 °C.
- Tryk & temperatur - nominelt tryk min.: 0,5 bar
- Tryk & temperatur - trykkesikker udførelse: Nej
- Tryk & temperatur - nominelt tryk maks. (væske): 16 bar
- Elektrisk tilslutning - apparatstikdåse medfølger ikke
- Elektrisk tilslutning - elektrisk tilslutning type: Stikbillede form A i henhold til din en 175301-803
- Elektrisk tilslutning - elektrisk tilslutning position: I flowretning venstre
- Elektrisk tilslutning - elektrisk tilslutning, antal kontakter: 2 + beskyttelsesleder
- Apparategenskaber - længde: 58 mm
- Enhedens egenskaber - hovedventil funktionsprincip: Membranventil
- Apparategenskaber - koblingstid åbner maks.: 1.000 ms
- Apparategenskaber - koblingstid lukker maks.: 3.000 ms
- Apparategenskaber - nominel driftsart/indkoblingstid: 100 %
- Egenskaber ved apparatet - ventilbygning: Ventil komplet
- Apparategenskaber - tilstrømning: Via sædet
- Apparategenskaber - vakuumudførelse: Nej
- Apparategenskaber - iltudførelse: Nej
- Apparategenskaber - motortype: Hæveanker
- Egenskaber for apparatet - operation: Servostyret
- Apparategenskaber - Medienadskillelse: Nej
- Apparategenskaber - koblingsfunktion: On/off med udluftning på prop
- Apparategenskaber - koblingstid åbnes min. 50 ms
- Apparategenskaber - koblingstid lukker min.: 120 ms
- Apparategenskaber - analyseudførelse: Nej
- Apparategenskaber - ventilindstilling åbningstid: Nej
- Apparategenskaber - ventilindstilling lukketid: Nej
- Apparategenskaber - oliebrænderventil: Nej
- Apparategenskaber - dampudførelse: Nej
- Enhedens egenskaber - hovedventil med integreret si: Nej
- Enhedsegenskaber - generation: EV
- Apparategenskaber - forstyring centralskruet: Ja
- Nominel bredde (kV værdi) - QNn værdi (gas): 3.900 l/min.
- Nominel bredde (kV værdi) - styring nominel bredde (mm): 1,2 mm
- Nominel bredde (kV værdi) - hovedventil nominel bredde 1 (P) (mm): 13 mm
- Nominel bredde (kV værdi) - kV værdi (vand): 3,6 m3/h.
- Nominel bredde (kV værdi) - hovedventil nominel bredde 1 (tommer): 1/2 tommer
- Proces-/ledningstilslutning - ledningstilslutning 1 type: Indvendigt gevind
- Proces-/ledningstilslutning - ledningstilslutning 1 gevindbetegnelse: 1/2
- Proces-/ledningstilslutning - ledningstilslutning 1 gevindtype: G
- Proces-/ledningstilslutning - ledningstilslutning 2 type: Indvendigt gevind
- Proces-/ledningstilslutning - ledningstilslutning 2 gevindtype: G
- Proces-/ledningstilslutning - ledningstilslutning 2 gevindbetegnelse: 1/2
- Kapslingsklasse IP (maks. ved egnet tilslutning): IP65
- Spænding - batterispænding: Nej
- Spænding - spænding min/nominel spænding: 230 V
- Spænding - spænding maks./nominel spænding: 230 V
- Spænding - vekselspænding: Ja
- Spænding - jævnstrøm: Nej
- Spænding - spændingstolerance positiv: 10 %
- Spænding - spændingstolerance negativ: 10 %
- Spole (kerne) Kern. Spolestørrelse 32 mm
- Spole (kerne) Kern overspændingsbeskyttelse: Uden
- Spole (kerne) Kern ensrettere: Nej
- Spole (kerne) Kern Bløleddiode: Nej
- Spole (kerne) Kern and Drop spole: Energibesparende teknologi for en mulig energibesparende teknologi
- Spole (kerne) Kern lydsvag udførelse: Nej
- Spole (kerne) Kern slags: Sat over
- Spole (kerne) Kern. Spole materiale (indhylning): PA (polyamid)
- Spole (kerne) Kern. Termisk isoleringsklasse på drevet: B
- Spole (kerne) Kern-indkoblingseffekt AC: 24 V
- A
- Spole (kerne) - mediumsberørt del Kern Kern-materiale: Rustfrit stål
- Spole (kerne) Kern. Del prob materiale: Rustfrit stål
- Spole (kerne) Kern ydeevne AC: 14 V.
- A
- Materialer - hovedventil materiale, der kommer i kontakt med medier: Messing
- Virkemåde - fluischer ledningstilslutning antal: 2
- Funktionsmåde - ventilfunktion antal-koblingsstillinger: 2
- Virkningsmekanisme - ventilfunktion: B - åbnet i hvilestilling - tryktilslutning 1 (P/NO)B - i hvilestilling åben - tryktilslutning 1 (P/NO)
- Funktionsmåde - manuel betjening: Nej
- Godkendelser - nominel effekt: 8 W.
- Spænding frekvens: 50/60 Hz
- Produkttype
Servostyret ventil
- Driftsspænding
230 V
- Driftstryk (max.)
0.5 bar
- Kabinetmateriale
Messing
- Tilslutning
G 1/2
- Driftstemperatur
-10 °C (min)
- Medietemperatur område
-10 til 80 °C
- Produc.-delnr.
327236
- Driftstryk (min.)
0.5 bar
- Min. driftstemperatur
-10 °C
- Forseglingsmateriale
NBR
- Funktion
2/2 åben monostabil
- Vægt
0.6600 kg
- Maks. medietemperatur
80 °C
- Min. medietemperatur
-10 °C
- Medium
Vand
- Nominel dimension
13 mm
- Bredde
42 mm
- H
104.6 mm
- L
58 mm
- QNn-værdi
3.900 l/min
IP65
- Maks. omgivelsestemperatur
55 °C
- Funktion
Servostyret
- kv-værdi
3.6 m³/h
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3047364 Bürkert Servostyret ventil 327236 6281 230 V G 1/2 Nominel dimension 13 mm Servostyret 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3047364 Bürkert Servostyret ventil 327236 6281 230 V G 1/2 Nominel dimension 13 mm Servostyret 1 stk
Beskrivelse
Ventilen 6281 er en servostyret membranventil i S.EV-serien. Til ventilens funktion kræves der altid et mindste differenstryk. Der findes forskellige membranmaterialer og virkningsmåder, som svarer til applikationerne. Standardmessingkabinettet opfylder alle europæiske drikkevandskrav. På andre markeder er der adgang til uddelt messing. Kabinettets tilbud afrundes med en variant i rustfrit stål. Spoler med integreret »kick and drop«-elektronik kan fås i dobbeltspoleteknologi for at reducere det elektriske effektforbrug under drift. Det er muligt at levere ventilen med en manuel betjening for nem vedligeholdelse og ibrugtagning.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Tip
Kv-værdien angiver vandgennemstrømningen i en ventil i liter pr. minut ved et tryk på ca. 1 bar og en vandtemperatur inden for 5 - 30 °C. QNn-værdien er måleenheden for gasser i liter pr. minut.
