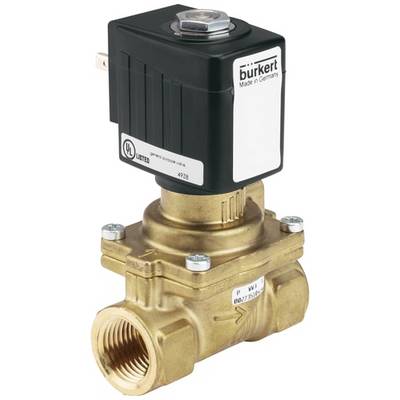

Bürkert Servostyret ventil 221850 6281 EV 24 V/DC G 3/4 muffe Nominel dimension 20 mm Servostyret 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
85 stk.
Vis alternativer
Antal
Total (1.192,00 kr. / stk.r)
1.192,00 kr.
ekskl. moms
Gratis fragt
30 dages returret
Højdepunkter og detaljer
2/2-vejs magnetventil med servo-membran
- Off ventil til vand fra hanen Short samlet længde Høj flow værdi Schließschlagarm og tavs Robust membran
Tekniske specifikationer
- Nominel diameter 20,0 mm
- Ledningstilslutning muffe G 3/4"
- Kv-Wert 8,5 m³/h
- Trykområde 0,2 - 16 bar
- Spænding 024 V/DC
- Medium temperatur -10 til +80 °C
- Omgivelsestemperatur maks. +55 °C
- Koblingstider 0,1 - 4 sekunder (afhængigt af nominel diameter og differenstryk)
- Elektrisk effektforbrug 8 (9,5) W (driftsvarm spole)
- Produkttype
Servostyret ventil
- Driftsspænding
24 V/DC
- Driftstryk (max.)
16 bar
- Kabinetmateriale
Messing
- Tilslutning
G 3/4 muffe
- Driftstemperatur
-10 °C (min)
- Medietemperatur område
-10 til +80 °C
- Produc.-delnr.
221850
- Driftstryk (min.)
0.2 bar
- Min. driftstemperatur
-10 °C
- Forseglingsmateriale
NBR
- Funktion
2/2-vejs
- Vægt
1.100 kg
- Maks. medietemperatur
+80 °C
- Min. medietemperatur
-10 °C
- Medium
Neutrale medier
- Nominel dimension
20 mm
- Specifikationer
Muffe
- Bredde
60 mm
- H
115.6 mm
- L
80 mm
- QNn-værdi
9100 l/min
IP65
- Maks. omgivelsestemperatur
+55 °C
- Min. omgivelsestemperatur
0 °C
- Funktion
Servostyret
- kv-værdi
141.67 l/min
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 626644 Bürkert Servostyret ventil 221850 6281 EV 24 V/DC G 3/4 muffe Nominel dimension 20 mm Servostyret 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 626644 Bürkert Servostyret ventil 221850 6281 EV 24 V/DC G 3/4 muffe Nominel dimension 20 mm Servostyret 1 stk
Beskrivelse
Bemærk! Dette produkt er blevet maskineoversat.
Afprøvet magnetventil med membran servo til at styre flydende og gasformige medier. Konstruktionen lukker støddæmpning. Læs hele åbning og lukning af en trykforskel på 0,5 bar er påkrævet.
Afprøvet magnetventil med membran servo til at styre flydende og gasformige medier. Konstruktionen lukker støddæmpning. Læs hele åbning og lukning af en trykforskel på 0,5 bar er påkrævet.
Version
- 2/2-måde kloden ventil
- Normalt lukket
- Kabinetmateriale messing henhold til DIN EN 50930-6
- ventil interne rustfrit stål, messing og plast (PPS)
- Seal materiale NBR
- medier. Neutrale medier, såsom trykluft, vand
- Coil Polyamid
- Spænding tolerance ± 10%
- driftsform: kontinuerlig drift 100% drift
- beskyttelse IP 65 med stik
- Elektrisk tilslutning til DIN EN 175301-803 formular A (tidligere DIN 43650)
- installation Efter behov, helst med aktuator oprejst
Tip
Kv-værdi angiver vandstrømmen gennem en ventil i liter per minut ved et tryk på mindst 1 bar og en vandtemperatur i området fra 5 - 30 ° C. Leveres uden kabel stik (se tilbehør).
