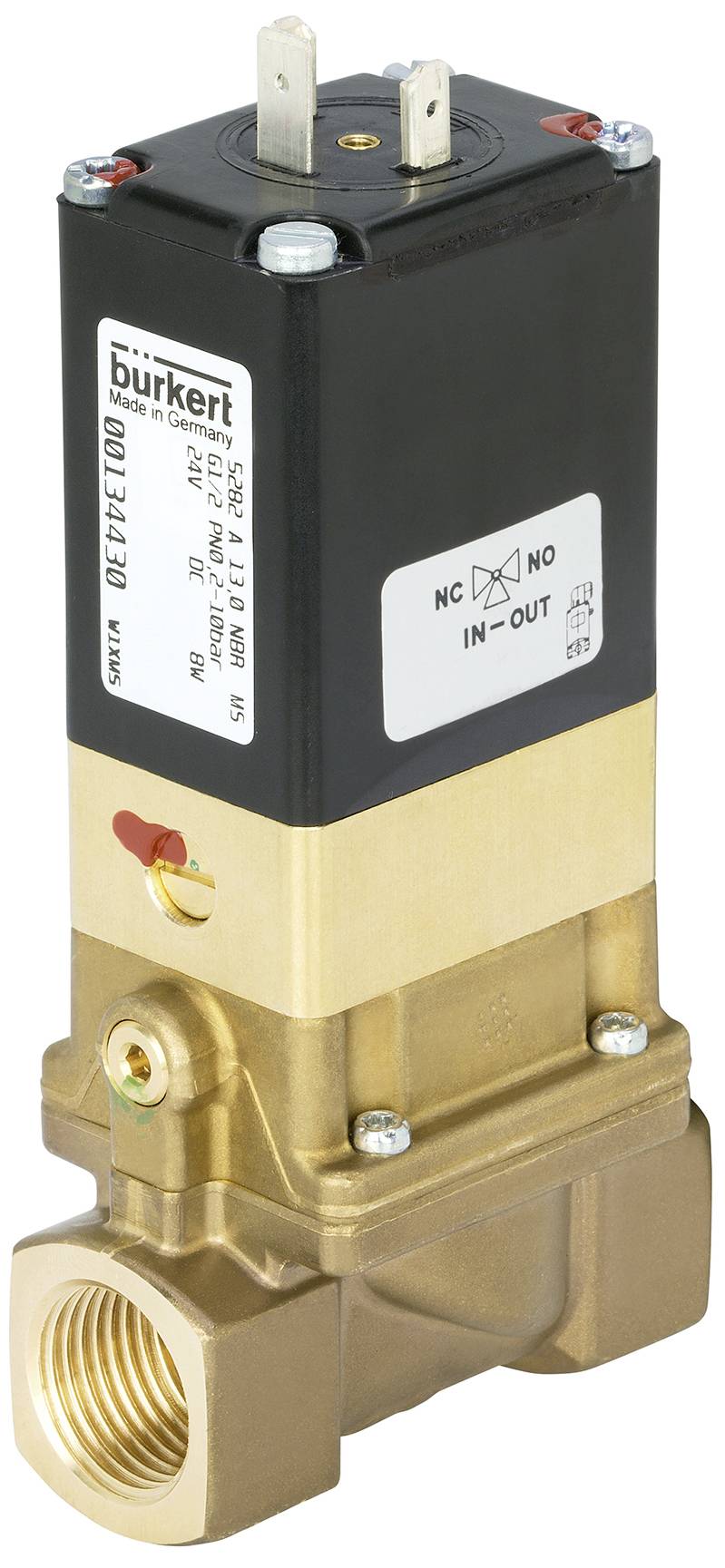

Bürkert Servostyret ventil 172273 5282 230 V G 2 Nominel dimension 50 mm Servostyret 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Tvangsstyrede ventiler
- Servostyret membranventil med nominel bredde DN 65
- Skæremembran til aggressive og tilsmudsede medier
- Lukke- og åbningstider kan indstilles individuelt
- Eksplosionssikre udførelser (Kat. 2)
- Servicevenlig manuel betjening
Tekniske specifikationer
- Forseglingsmateriale - forstyring tætning materiale: NBR (nitrilgummi)
- Tætningsmateriale - sædetætning materiale kategori: Elastomerer
- Forseglingsmateriale - sædetætning materiale: NBR (nitrilgummi)
- Forseglingsmateriale - tætning efter udvendigt materiale: NBR (nitrilgummi)
- Tryk & temperatur - temperatur medium min: 0 °C.
- Tryk & temperatur - medium maks. 80 °C
- Tryk & temperatur - omgivende temperatur maks. 55 °C.
- Tryk & temperatur - nominelt tryk min.: 0,2 bar
- Tryk & temperatur - trykkesikker udførelse: Nej
- Tryk & temperatur - nominelt tryk maks. (væske): 10 bar
- Elektrisk tilslutning - elektrisk tilslutning type: Stikbillede form A i henhold til din en 175301-803
- Elektrisk tilslutning - elektrisk tilslutning position: Oppe
- Elektrisk tilslutning - elektrisk tilslutning, antal kontakter: 2 + beskyttelsesleder
- Elektrisk tilslutning - elektrisk tilslutning polaritet: Irrelevant
- Apparategenskaber - længde: 164 mm
- Enhedens egenskaber - hovedventil funktionsprincip: Membranventil
- Apparategenskaber - koblingstid åbner maks.: 800 ms
- Apparategenskaber - koblingstid lukker maks.: 4.000 ms
- Apparategenskaber - nominel driftsart/indkoblingstid: 100 %
- Egenskaber ved apparatet - ventilbygning: Ventil komplet
- Apparategenskaber - vakuumudførelse: Nej
- Apparategenskaber - iltudførelse: Nej
- Apparategenskaber - motortype: Klapanker
- Egenskaber for apparatet - operation: Servostyret
- Apparategenskaber - Medienadskillelse: Ja
- Apparategenskaber - koblingsfunktion: On/off
- Apparategenskaber - koblingstid åbnes min. 100 ms
- Apparategenskaber - koblingstid lukker min.: 1.000 ms
- Apparategenskaber - analyseudførelse: Nej
- Apparategenskaber - ventilindstilling åbningstid: Ja
- Apparategenskaber - ventilindstilling lukketid: Ja
- Apparategenskaber - oliebrænderventil: Nej
- Apparategenskaber - dampudførelse: Nej
- Enhedens egenskaber - hovedventil med integreret si: Nej
- Apparategenskaber - skiftevisning: Elektrisk
- Nominel bredde (kV værdi) - QNn værdi (gas): 43.000 l/min.
- Nominel bredde (kV værdi) - styring nominel bredde (mm): 2 mm
- Nominel bredde (kV værdi) - hovedventil nominel bredde 1 (P) (mm): 50 mm
- Nominel bredde (kV værdi) - kV værdi (vand): 40 m3/h.
- Nominel bredde (kV værdi) - hovedventil nominel bredde 1 (tommer): 2 tommer
- Proces-/ledningstilslutning - ledningstilslutning 1 type: Indvendigt gevind
- Proces-/ledningstilslutning - ledningstilslutning 1 gevindbetegnelse: 2
- Proces-/ledningstilslutning - ledningstilslutning 1 gevindtype: G
- Proces-/ledningstilslutning - ledningstilslutning 2 type: Indvendigt gevind
- Proces-/ledningstilslutning - ledningstilslutning 2 gevindtype: G
- Proces-/ledningstilslutning - ledningstilslutning 2 gevindbetegnelse: 2
- Kapslingsklasse IP (maks. ved egnet tilslutning): IP65
- Spænding - batterispænding: Nej
- Spænding - spænding min/nominel spænding: 230 V
- Spænding - spænding maks./nominel spænding: 230 V
- Spænding - vekselspænding: Ja
- Spænding - jævnstrøm: Nej
- Spænding - spændingstolerance positiv: 10 %
- Spænding - spændingstolerance negativ: 10 %
- Spole (kerne) Kern overspændingsbeskyttelse: Uden
- Spole (kerne) Kern ensrettere: Nej
- Spole (kerne) Kern Bløleddiode: Nej
- Spole (kerne) Kern lydsvag udførelse: Nej
- Spole (kerne) Kern slags: Blokskruet
- Spole (kerne) Kern. Spole materiale (indkapsling): EP (epoxyharpiks)
- Spole (kerne) Kern. Termisk isoleringsklasse på drevet: H
- Spole (kerne) Kern-indkoblingseffekt AC: 30 V
- A
- Spole (kerne) Kern ydeevne AC: 15 V.
- A
- Materialer - hovedventil materiale, der kommer i kontakt med medier: Messing
- Materialer - styring af materiale, der kommer i kontakt med medier: Messing
- Virkemåde - fluischer ledningstilslutning antal: 2
- Funktionsmåde - ventilfunktion antal-koblingsstillinger: 2
- Virkningsmekanisme - ventilfunktion: A - lukket i hvilestilling - tryktilslutning 1 (P/NC)A - i hvilestilling lukket - tryktilslutning 1 (P/NC)
- Funktionsmåde - manuel betjening: Ja
- Funktionsmåde - manuel betjening type: Knapknap
- Funktionsmåde - manuel betjening fastlåsning: Ja
- Godkendelser - nominel effekt: 8 W.
- Spænding frekvens: 50/60 Hz
- Produkttype
Servostyret ventil
- Driftsspænding
230 V
- Driftstryk (max.)
0.2 bar
- Kabinetmateriale
Messing
- Tilslutning
G 2
- Driftstemperatur
0 °C (min)
- Medietemperatur område
0 til 80 °C
- Produc.-delnr.
172273
- Driftstryk (min.)
0.2 bar
- Min. driftstemperatur
0 °C
- Forseglingsmateriale
Nitrilgummi
- Funktion
3/2 lukket monostabil
- Maks. medietemperatur
80 °C
- Min. medietemperatur
0 °C
- Medium
Aggressive medier
- Nominel dimension
50 mm
- Specifikationer
Kan drejes
- L
164 mm
- QNn-værdi
43.000 l/min
IP65
- Maks. omgivelsestemperatur
55 °C
- Funktion
Servostyret
- kv-værdi
40 m³/h
Dokumenter og downloads
Datablad
Datablad 3046899 Bürkert Servostyret ventil 172273 5282 230 V G 2 Nominel dimension 50 mm Servostyret 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3046899 Bürkert Servostyret ventil 172273 5282 230 V G 2 Nominel dimension 50 mm Servostyret 1 stk
Beskrivelse
Ventilen 5282 er en servostyret membranventil. Til ventilens funktion kræves et mindste differenstryk. Der findes forskellige membranmaterialer og virkningsmåder, som svarer til applikationerne. Standardmessingkabinettet opfylder alle europæiske drikkevandskrav. Kabinettets tilbud afrundes af udførelser af rustfrit stål. Ved at dreje 3/2-vejs-før-ventilen på ventilen kan NC's funktion ændres til NO. Magnetspolerne er presset med en Kemisk meget modstandsdygtig epoxy. Til idriftsættelse og kontrol er 5282 udstyret med manuel betjening. NEMA 4X er tilgængelig på anmodning.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Tip
Kv-værdien angiver vandgennemstrømningen i en ventil i liter pr. minut ved et tryk på ca. 1 bar og en vandtemperatur inden for 5 - 30 °C. QNn-værdien er måleenheden for gasser i liter pr. minut.
