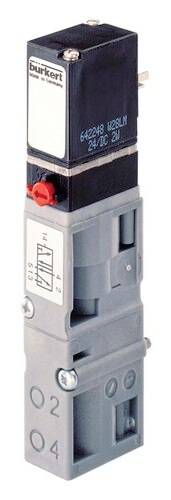

Bürkert Pneumatikventil 6527 156337 2 til 10 bar 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Pneumatik manometer
- Kompaktventil
- Hurtige skiftetider
- Lavt elektrisk effektforbrug
- Vippeforstyring i DC
Tekniske specifikationer
- Drev - manuel betjening materiale: PA (polyamid)
- Bestykning (ventilø) - klemmål 1: 16,5 mm
- Tætningsmateriale - hovedventil pakning materiale: FKM (fluorgummi)
- Forseglingsmateriale - styring pakning materiale: FKM (fluorgummi)
- Tryk og temperatur - temperatur medium min: -10 °C.
- Tryk & temperatur - medium maks. 50 °C
- Tryk og temperatur - omgivende temperatur min. --10 °C.
- Tryk & temperatur - omgivende temperatur maks. 55 °C.
- Tryk & temperatur - nominelt tryk min.: 2 bar
- Tryk & temperatur - nominelt tryk maks. 10 bar
- Elektrisk tilslutning - apparatstikdåse medfølger ikke
- Elektrisk tilslutning - elektrisk tilslutning type: Stikbillede form C i henhold til din en 175301-803
- Elektrisk tilslutning - elektrisk tilslutning position: Forsyningsside
- Elektrisk tilslutning - elektrisk tilslutning, antal kontakter: 2 + beskyttelsesleder
- Elektrisk tilslutning - elektrisk tilslutning polaritet: Irrelevant
- Apparategenskaber - produktundergruppe: Pneumatikventiler
- Apparategenskaber - nulstillingstype: Luftfjeder + mekanisk fjeder
- Enhedens egenskaber - hovedventil funktionsprincip: Sædeventil
- Apparategenskaber - ventil-styring type: Elektrisk
- Apparategenskaber - koblingstid åbner maks.: 20 ms
- Apparategenskaber - koblingstid lukker maks.: 12 ms
- Apparategenskaber - nominel driftsart/indkoblingstid: 100 %
- Apparategenskaber - sænkning af ydelse integreret: Nej
- Apparategenskaber - fastgørelse type: Metriske skruer
- Apparatets egenskaber - fastgørelse mål: M3 x 30
- Apparatets egenskaber - fastgørelse materiale: Stål
- Nominel bredde (kV værdi) - QNn værdi (gas): 700 l/min.
- Nominel bredde (kV værdi) - styring nominel bredde (mm): 1,2 mm
- Nominel bredde (kV værdi) - hovedventil nominel bredde 1 (P) (mm): 6 mm
- Proces-/ledningstilslutning - forsyningstilslutning type: Flange
- Proces- / ledningstilslutning - flangebillede: FM17
- Proces-/ledningstilslutning - arbejdstilslutning type: Flange
- Proces- / ledningstilslutning - arbejdstilslutning position: På pneumatikmodulet
- Proces- / ledningstilslutning - arbejdstilslutning flangebillede: FM17
- Kapslingsklasse IP (maks. ved egnet tilslutning): IP65
- Spænding - batterispænding: Ja
- Spænding - spænding min/nominel spænding: 24 V
- Spænding - spænding maks./nominel spænding: 24 V
- Spænding - vekselspænding: Nej
- Spænding - jævnstrøm: Ja
- Spole (kerne) Kern. Spolestørrelse 16 mm
- Spole (kerne) Kern. Elektrisk effektforbrug min.: 2 W.
- Spole (kerne) Kern elektrisk effektforbrug maks.: 2 W.
- Spole (kerne) Kern bekobling LED: Nej
- Spole (kerne) Kern overspændingsbeskyttelse: Uden
- Spole (kerne) Kern ensrettere: Nej
- Spole (kerne) Kern bekoblingspolebeskyttelse: Nej
- Spole (kerne) Kern Bløleddiode: Nej
- Spole (kerne) Kern Bløleddiode redundant: Nej
- Materialer - hovedventil materiale, der kommer i berøring med medier: PA (polyamid)
- Materialer - hovedventil materiale omgivelsesberørende: PA (polyamid)
- Materialer - forstyring materiale, der kommer i berøring med medier: PA (polyamid)
- Materialer - styring materiale omgivelsesberørende: PA (polyamid)
- Virkemåde - fluischer ledningstilslutning antal: 5
- Funktionsmåde - ventilfunktion antal-koblingsstillinger: 2
- Virkningsmekanisme - ventilfunktion: H/Z - åbnet i hvilestilling - tryktilslutning 1 efter arbejdstilslutnings2, arbejdstilslutning åbnet 4 efter udgang 5, udgang 3 / Z - i hvilestilling åben - tryktilslutning 1 efter arbejdstilslutnings2, arbejdstilslutning 4 åbnet efter udgang 5, udgang 3 sendt
- Funktionsmåde - manuel betjening: Ja
- Funktionsmåde - manuel betjening type: Drejestang
- Funktionsmåde - manuel betjening fastlåsning: Ja
- Funktionsmåde - manuel betjening af skrueslidsen: Ja
- Produkttype
Pneumatikventil
- Driftstemperatur
-10 °C (min)
- Min. driftstemperatur
-10 °C
- Produc.-delnr.
156337
- Driftstryk (max.)
10 bar
- Driftstryk (min.)
2 bar
- Driftstryk-område
2 til 10 bar
- Driftsmedium
Trykluft
- Rør Ø
6 mm
IP65
- Type
6527
- Maks. medietemperatur
50 °C
- Min. medietemperatur
-10 °C
Dokumenter og downloads
Datablad
Datablad 3047109 Bürkert Pneumatikventil 6527 156337 2 til 10 bar 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3047109 Bürkert Pneumatikventil 6527 156337 2 til 10 bar 1 stk
Beskrivelse
Ventilerne af type 6527 består af en forstyrenmagnetventil af type 6106 og en pneumatiksædeventil. Det effektive princip muliggør kobling af høje tryk ved lavt effektforbrug og med korte koblingstider. Ventilerne kan rækkemonteres og kan med stikforbindelse bag fortrinsvist anvendes til ventiløer (type 8640 eller 8644) og med stikkørsel foran fortrinsvist anvendes til ventilblokke til styring af pneumatiske drev. Forstyringsventilerne er som standard udstyret med manuel betjening.
