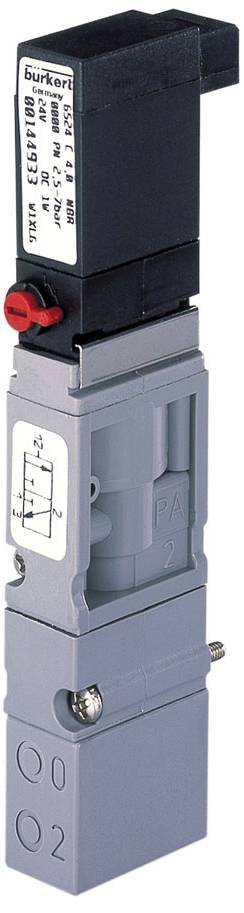

Bürkert Pneumatikventil 6524 186260 2.5 til 10 bar 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Pneumatik manometer
- Kompakt udformning
- Ekstra tilslutning til afbryderfunktion
- Lavt elektrisk effektforbrug
- Hurtige skiftetider
Tekniske specifikationer
- Drev - manuel betjening materiale: PA (polyamid)
- Bestykning (ventilø) - klemmål 1: 11 mm
- Tætningsmateriale - hovedventil pakning materiale: FKM (fluorgummi)
- Forseglingsmateriale - styring pakning materiale: FKM (fluorgummi)
- Tryk og temperatur - temperatur medium min: -10 °C.
- Tryk & temperatur - medium maks. 50 °C
- Tryk og temperatur - omgivende temperatur min. --10 °C.
- Tryk & temperatur - omgivende temperatur maks. 55 °C.
- Tryk & temperatur - nominelt tryk min.: 2,5 bar
- Tryk & temperatur - nominelt tryk maks. 10 bar
- Elektrisk tilslutning - apparatstikdåse medfølger ikke
- Elektrisk tilslutning - elektrisk tilslutning type: Firkantstik 2,54 mm, 3-polet
- Elektrisk tilslutning - elektrisk tilslutning position: Forsyningsside
- Elektrisk tilslutning - elektrisk tilslutning, antal kontakter: 3
- Elektrisk tilslutning - elektrisk tilslutning: Midterste pin-pluspol
- Apparategenskaber - produktundergruppe: Pneumatikventiler
- Apparategenskaber - nulstillingstype: Luftfjeder + mekanisk fjeder
- Enhedens egenskaber - hovedventil funktionsprincip: Sædeventil
- Apparategenskaber - ventil-styring type: Elektrisk
- Apparategenskaber - koblingstid åbner maks.: 15 ms
- Apparategenskaber - koblingstid lukker maks.: 20 ms
- Apparategenskaber - nominel driftsart/indkoblingstid: 100 %
- Apparategenskaber - sænkning af ydelse integreret: Ja
- Apparategenskaber - fastgørelse type: Metriske skruer
- Enhedsegenskaber - fastgørelse mål: M2 x 28
- Apparatets egenskaber - fastgørelse materiale: Stål
- Nominel bredde (kV værdi) - QNn værdi (gas): 300 l/min.
- Nominel bredde (kV værdi) - styring nominel bredde (mm): 0,6 mm
- Nominel bredde (kV værdi) - hovedventil nominel bredde 1 (P) (mm): 4 mm
- Proces-/ledningstilslutning - forsyningstilslutning type: Flange
- Proces- / ledningstilslutning - flangebillede: FM20
- Proces-/ledningstilslutning - arbejdstilslutning type: Flange
- Proces- / ledningstilslutning - arbejdstilslutning position: På pneumatikmodulet
- Proces- / ledningstilslutning - arbejdstilslutning flangebillede: FM20
- Kapslingsklasse IP (maks. ved egnet tilslutning): IP20
- Spænding - batterispænding: Ja
- Spænding - spænding min/nominel spænding: 24 V
- Spænding - spænding maks./nominel spænding: 24 V
- Spænding - vekselspænding: Nej
- Spænding - jævnstrøm: Nej
- Spole (kerne) Kern. Spolestørrelse 10 mm
- Spole (kerne) Kern. Elektrisk effektforbrug min.: 0,8 W.
- Spole (kerne) Kern. Elektrisk effektforbrug: Maks. 0,8 W.
- Spole (kerne) Kern bekobling LED: Nej
- Spole (kerne) Kern overspændingsbeskyttelse: Uden
- Spole (kerne) Kern ensrettere: Nej
- Spole (kerne) Kern bekoblingspolebeskyttelse: Nej
- Spole (kerne) Kern Bløleddiode: Nej
- Spole (kerne) Kern Bløleddiode redundant: Nej
- Spole (kerne) Kern. Elektrisk effektforbrug 2 min.: 0,8 W.
- Spole (kerne) Kern. Elektrisk effektforbrug 2 maks.: 0,8 W.
- Materialer - hovedventil materiale, der kommer i berøring med medier: PA (polyamid)
- Materialer - hovedventil materiale omgivelsesberørende: PA (polyamid)
- Materialer - forstyring materiale, der er i kontakt med medier: PPS (polyphenylensulfid)
- Materialer - forstyring materiale omgivelsesberørende: PPS (polyphenylensulfid)
- Virkemåde - fluischer ledningstilslutning antal: 3
- Funktionsmåde - ventilfunktion antal-koblingsstillinger: 2
- Virkemåde - ventilfunktion: C - i hvilestilling lukket - tryktilslutning 1 (P/NC), arbejdstilslutning 2 (A/OUT) efter tilslutning 3 (R/NO) åben C - i hvilestilling lukket - tryktilslutning 1 (P/NC), arbejdstilslutning 2 (A/OUT) åben efter tilslutning 3 (R/NO)
- Funktionsmåde - manuel betjening: Ja
- Funktionsmåde - manuel betjening type: Drejestang
- Funktionsmåde - manuel betjening fastlåsning: Ja
- Funktionsmåde - manuel betjening af skrueslidsen: Ja
- Funktionsmåde - ventilfunktion 2 kode: C
- Virkemåde - fluischer ledningstilslutning 2 antal: 3
- Funktionsmåde - ventilfunktion 2 antal kontaktstillinger: 2
- Funktionsmåde - ventilfunktion 2: C - i hvilestilling tryktilslutning 1 (P/NC) lukket, arbejdstilslutning 2 (A/OUT) åben efter tilslutning 3 (R/NO)
- Produkttype
Pneumatikventil
- Visningsområde (maks.)
10 bar
- Driftstemperatur
-10 °C (min)
- Min. driftstemperatur
-10 °C
- Produc.-delnr.
186260
- Driftstryk (max.)
10 bar
- Driftstryk (min.)
2.5 bar
- Driftstryk-område
2.5 til 10 bar
- Driftsmedium
Trykluft
- Rør Ø
4 mm
IP20
- Type
6524
- Maks. medietemperatur
50 °C
- Min. medietemperatur
-10 °C
Dokumenter og downloads
Datablad
Datablad 3047117 Bürkert Pneumatikventil 6524 186260 2.5 til 10 bar 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3047117 Bürkert Pneumatikventil 6524 186260 2.5 til 10 bar 1 stk
Beskrivelse
Type 6524 består af en forstyret-flipper-magnetventil type 6144 og en pneumatiksædeventil. Flipper-virkningssystemet gør det muligt at skifte høje tryk ved lavt effektforbrug og med korte koblingstider. Alle ventiler er som standard udstyret med håndnødbetjening. 2 x 3/2-vejs-ventilvarianten er en kombination af to præ-flippermagnetventiler type 6144 og en pneumatiksædeventil. Ventilen er også tilgængelig med en anden tilslutning (presset kabel), hvorved en sikkerhedsrettet frakoblingsfunktion kan realiseres.
