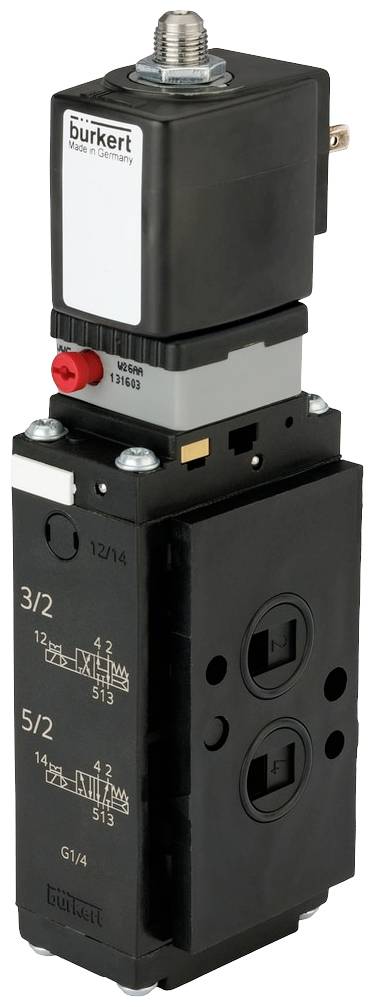

Bürkert Pneumatikventil 6519 20013604 2 til 10 bar 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Pneumatik manometer
- Stor gennemstrømning
- Lavt elektrisk effektforbrug
- Enkelt- eller blokmontering
- Standard-, ex mb-, ex eb mb- og ex ia-udførelser
- Muffe G 1/4", NPT 1/4" og Namur-flange
Tekniske specifikationer
- Spole (kerne) Kern. Spolestørrelse 32 mm
- Nominel bredde: 8 mm
- Særligt kendetegn: Elektr. Tilslutning via A/B.
- Spænding 24 volt
- Frekvens: Jævnstrøm
- Medietemperatur (grader C) (maks.): 50
- Omgivende temperatur (grader C) (maks.): 55
- Omgivende temperatur (grader C) (min): -25
- Tryk (bar) (maks.): 10
- medium temperature (degree C) (min): -10
- Funktionsmåde: 5/2-vejs; i hvilestilling udgang 2 er trykaktiveret
- Ledningstilslutning 1: G 1/4 muffe
- Ledningstilslutning 2: G 1/4 muffe
- Aktiveringstype: Elektropneumatisk / luftfjeder + mech. Fjeder
- Effektforbrug 2 watt
- Tryk (bar) (min.): 2
- QNN VÆRDI (L/MIN): 1300
- Tilkoblingsvarighed (%): 100
- Opening time (msec) (maks.) 20
- Lukketid (ms) (maks.): 40
- Produkttype
Pneumatikventil
- Driftstemperatur
-25 °C (min)
- Min. driftstemperatur
-25 °C
- Produc.-delnr.
20013604
- Dim.
(Ø) 8 mm
- Driftstryk (max.)
10 bar
- Driftstryk (min.)
2 bar
- Driftstryk-område
2 til 10 bar
- Driftsmedium
Trykluft
- (Ø)
8 mm
- Maks. effektforbrug
2 W
- Type
6519
- Maks. omgivelsestemperatur
55 °C
- Min. omgivelsestemperatur
-25 °C
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 3048025 Bürkert Pneumatikventil 6519 20013604 2 til 10 bar 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3048025 Bürkert Pneumatikventil 6519 20013604 2 til 10 bar 1 stk
Beskrivelse
Type 6518 er en forstyret 3/2-vejsventil og type 6519 er en 3/2-, 5/2- eller 5/3-vejsventil. De udgør tilsammen en serie. Ventilerne kan anvendes enkeltvist eller på blokke. De arbejder uden konstant luftforbrug og er beregnet til styring af dobbelte eller meget enkle drev. Anvendelsen af materialer af høj kvalitet gør det muligt at anvende ventilerne også under fri luft- og kemiatmosfære. Modellerne indeholder enheder med ex-godkendelse og NAMUR-flangebillede. Med ventilen virkningsmåde C, D og H monostabil kan sikkerhedsniveauet SIL2, afhængigt af sikkerhedsanordningens arkitektur, nås i henhold til IEC 61508.
