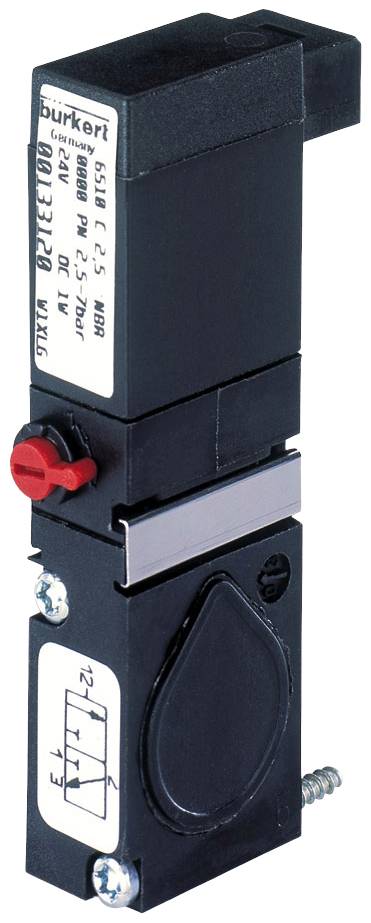

Bürkert Pneumatikventil 6510 184307 2.5 til 10 bar 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Pneumatik manometer
- Kompakt udformning
- Hurtige skiftetider
- Lavt elektrisk effektforbrug
Tekniske specifikationer
- Drev - manuel betjening materiale: Der er ingen manuel betjening
- Bestykning (ventilø) - klemmål 1: 11 mm
- Forseglingsmateriale - hovedventil pakning materiale: NBR (nitrilgummi)
- Forseglingsmateriale - styring pakning materiale: FKM (fluorgummi)
- Tryk og temperatur - temperatur medium min: -10 °C.
- Tryk & temperatur - medium maks. 50 °C
- Tryk og temperatur - omgivende temperatur min. --10 °C.
- Tryk & temperatur - omgivende temperatur maks. 55 °C.
- Tryk & temperatur - nominelt tryk min.: 2,5 bar
- Tryk & temperatur - nominelt tryk maks. 10 bar
- Elektrisk tilslutning - apparatstikdåse medfølger ikke
- Elektrisk tilslutning - elektrisk tilslutning type: Stik - firkantet mål 5,08
- Elektrisk tilslutning - elektrisk tilslutning position: Forsyningsside
- Elektrisk tilslutning - elektrisk tilslutning, antal kontakter: 2
- Elektrisk tilslutning - elektrisk tilslutning: Højre pin pluspol
- Apparategenskaber - produktundergruppe: Pneumatikventiler
- Apparategenskaber - nulstillingstype: Luftfjeder + mekanisk fjeder
- Enhedens egenskaber - hovedventil funktionsprincip: Sædeventil
- Apparategenskaber - ventil-styring type: Elektrisk
- Apparategenskaber - koblingstid åbner maks.: 10 ms
- Apparategenskaber - koblingstid lukker maks.: 15 ms
- Apparategenskaber - nominel driftsart/indkoblingstid: 100 %
- Apparategenskaber - sænkning af ydelse integreret: Nej
- Apparategenskaber - fastgørelse type: Kunststofskærende skruer
- Enhedsegenskaber - fastgørelse mål: M2 x 20
- Apparatets egenskaber - fastgørelse materiale: Stål
- Nominel bredde (kV værdi) - QNn værdi (gas): 150 l/min.
- Nominel bredde (kV værdi) - styring nominel bredde (mm): 0,6 mm
- Nominel bredde (kV værdi) - hovedventil nominel bredde 1 (P) (mm): 2,5 mm
- Proces-/ledningstilslutning - forsyningstilslutning type: Flange
- Proces- / ledningstilslutning - flangebillede: FM08
- Proces-/ledningstilslutning - arbejdstilslutning type: Flange
- Proces- / ledningstilslutning - arbejdstilslutning position: På pneumatikmodulet
- Proces- / ledningstilslutning - arbejdstilslutning flangebillede: FM08
- Kapslingsklasse IP (maks. ved egnet tilslutning): IP20
- Spænding - batterispænding: Ja
- Spænding - spænding min/nominel spænding: 24 V
- Spænding - spænding maks./nominel spænding: 24 V
- Spænding - vekselspænding: Nej
- Spænding - jævnstrøm: Nej
- Spole (kerne) Kern. Spolestørrelse 10 mm
- Spole (kerne) Kern. Elektrisk effektforbrug min.: 0,8 W.
- Spole (kerne) Kern. Elektrisk effektforbrug: Maks. 0,8 W.
- Spole (kerne) Kern bekobling LED: Nej
- Spole (kerne) Kern overspændingsbeskyttelse: Uden
- Spole (kerne) Kern ensrettere: Nej
- Spole (kerne) Kern bekoblingspolebeskyttelse: Nej
- Spole (kerne) Kern Bløleddiode: Nej
- Spole (kerne) Kern Bløleddiode redundant: Nej
- Materialer - hovedventil materiale, der kommer i berøring med medier: PA (polyamid)
- Materialer - hovedventil materiale omgivelsesberørende: PA (polyamid)
- Materialer - forstyring materiale, der er i kontakt med medier: PPS (polyphenylensulfid)
- Materialer - forstyring materiale omgivelsesberørende: PPS (polyphenylensulfid)
- Virkemåde - fluischer ledningstilslutning antal: 3
- Funktionsmåde - ventilfunktion antal-koblingsstillinger: 2
- Virkemåde - ventilfunktion: C - i hvilestilling lukket - tryktilslutning 1 (P/NC), arbejdstilslutning 2 (A/OUT) efter tilslutning 3 (R/NO) åben C - i hvilestilling lukket - tryktilslutning 1 (P/NC), arbejdstilslutning 2 (A/OUT) åben efter tilslutning 3 (R/NO)
- Funktionsmåde - manuel betjening: Nej
- Funktionsmåde - manuel betjening type: Ikke tilgængelig
- Funktionsmåde - manuel betjening fastlåsning: Ingen manuel betjening er til stede
- Funktionsmåde - manuel betjening af skrueslidsen: Der er ingen manuel betjening
- Produkttype
Pneumatikventil
- Driftstemperatur
-10 °C (min)
- Min. driftstemperatur
-10 °C
- Produc.-delnr.
184307
- Driftstryk (max.)
10 bar
- Driftstryk (min.)
2.5 bar
- Driftstryk-område
2.5 til 10 bar
- Driftsmedium
Trykluft
- Rør Ø
2.5 mm
IP20
- Type
6510
- Maks. medietemperatur
50 °C
- Min. medietemperatur
-10 °C
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 3046948 Bürkert Pneumatikventil 6510 184307 2.5 til 10 bar 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3046948 Bürkert Pneumatikventil 6510 184307 2.5 til 10 bar 1 stk
Beskrivelse
Type 6510 består af en forstyret-flipper-magnetventil type 6144 og en pneumatiksædeventil. Flipper-virkningssystemet gør det muligt at skifte høje tryk ved lavt effektforbrug og med korte koblingstider. Alle ventiler er som standard udstyret med håndnødbetjening. Type 6510 kan rækkemonteres og med stiktilslutning bagpå fortrinsvis anvendes på ventiløer type 8640 og med stiktilslutning foran primært på ventilblokke til styring af pneumatiske drev.
