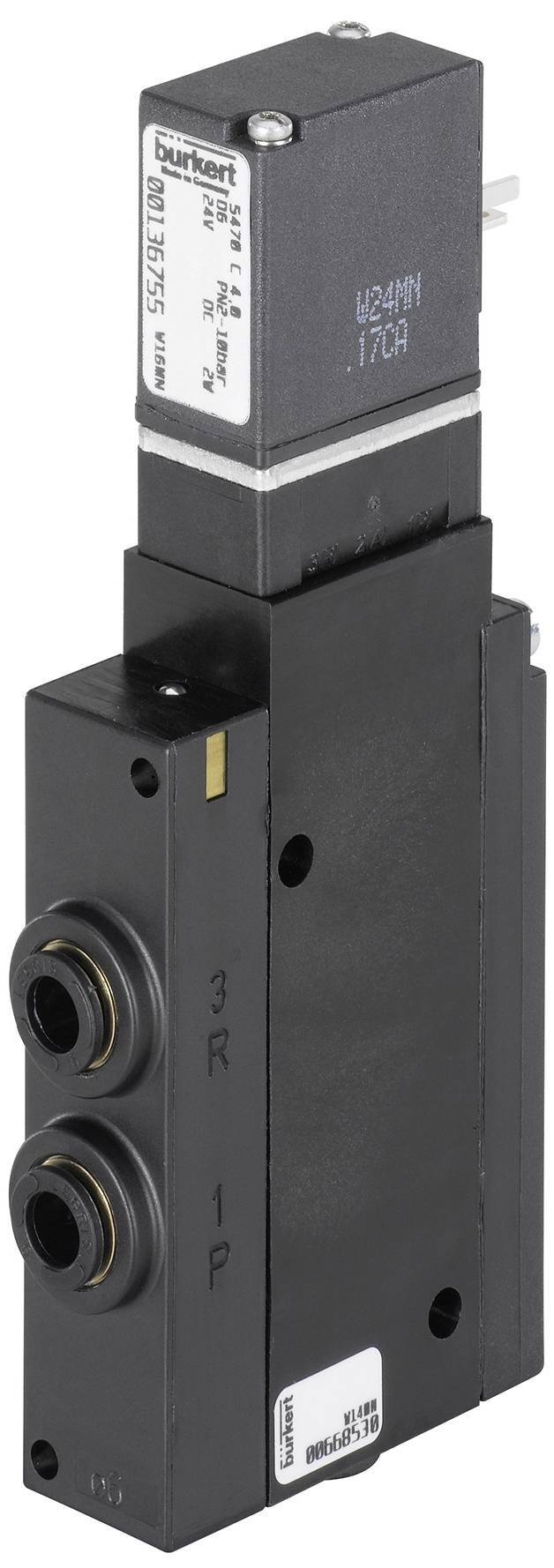

Bürkert Pneumatikventil 5470 133148 2 til 10 bar 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Pneumatik manometer
- Kompakt ventil 3/2- og 4/2-vejs-udførelse
- Kan rækkemonteres som ventilblok
- Lavt elektrisk effektforbrug
- Stort antal pneumatiske tilslutninger
- Robust konstruktion
Tekniske specifikationer
- Drev - manuel betjening materiale: PA (polyamid)
- Bestykning (ventilø) - klemmål 1: 19 mm
- Forseglingsmateriale - hovedventil pakning materiale: NBR (nitrilgummi)
- Forseglingsmateriale - styring pakning materiale: FKM (fluorgummi)
- Tryk og temperatur - temperatur medium min: -10 °C.
- Tryk & temperatur - medium maks. 50 °C
- Tryk og temperatur - omgivende temperatur min. --10 °C.
- Tryk & temperatur - omgivende temperatur maks. 55 °C.
- Tryk & temperatur - nominelt tryk min.: 2 bar
- Tryk & temperatur - nominelt tryk maks. 10 bar
- Elektrisk tilslutning - apparatstikdåse medfølger ikke
- Elektrisk tilslutning - elektrisk tilslutning type: Stikbillede form C i henhold til din en 175301-803
- Elektrisk tilslutning - elektrisk tilslutning position: Forsyningsside
- Apparategenskaber - produktundergruppe: Pneumatikventiler
- Apparategenskaber - nulstillingstype: Luftfjeder + mekanisk fjeder
- Enhedens egenskaber - hovedventil funktionsprincip: Sædeventil
- Apparategenskaber - ventil-styring type: Elektrisk
- Apparategenskaber - koblingstid åbner maks.: 15 ms
- Apparategenskaber - koblingstid lukker maks.: 12 ms
- Apparategenskaber - nominel driftsart/indkoblingstid: 100 %
- Apparategenskaber - sænkning af ydelse integreret: Nej
- Nominel bredde (kV værdi) - QNn værdi (gas): 300 l/min.
- Nominel bredde (kV værdi) - styring nominel bredde (mm): 1,2 mm
- Nominel bredde (kV værdi) - hovedventil nominel bredde 1 (P) (mm): 4 mm
- Proces-/ledningstilslutning - forsyningstilslutning type: Flange
- Proces- / ledningstilslutning - flangebillede: FM07
- Proces-/ledningstilslutning - arbejdstilslutning type: Slangeforbindelse
- Proces- / ledningstilslutning - arbejdstilslutning position: Ventil underside
- Proces- / ledningstilslutning - arbejdstilslutning materiale: Messing
- Proces-/ledningstilslutning - arbejdstilslutning diameter (mm) 6 mm
- Kapslingsklasse IP (maks. ved egnet tilslutning): IP65
- Spænding - batterispænding: Ja
- Spænding - spænding min/nominel spænding: 24 V
- Spænding - spænding maks./nominel spænding: 24 V
- Spænding - vekselspænding: Nej
- Spænding - jævnstrøm: Ja
- Spole (kerne) Kern. Elektrisk effektforbrug min.: 2 W.
- Spole (kerne) Kern elektrisk effektforbrug maks.: 2 W.
- Spole (kerne) Kern bekobling LED: Nej
- Spole (kerne) Kern overspændingsbeskyttelse: Uden
- Spole (kerne) Kern ensrettere: Nej
- Spole (kerne) Kern bekoblingspolebeskyttelse: Nej
- Spole (kerne) Kern Bløleddiode: Nej
- Spole (kerne) Kern Bløleddiode redundant: Nej
- Materialer - hovedventil materiale, der kommer i berøring med medier: PA (polyamid)
- Materialer - hovedventil materiale omgivelsesberørende: PA (polyamid)
- Materialer - forstyring materiale, der kommer i berøring med medier: PA (polyamid)
- Materialer - styring materiale omgivelsesberørende: PA (polyamid)
- Virkemåde - fluischer ledningstilslutning antal: 3
- Funktionsmåde - ventilfunktion antal-koblingsstillinger: 2
- Virkemåde - ventilfunktion: C - i hvilestilling lukket - tryktilslutning 1 (P/NC), arbejdstilslutning 2 (A/OUT) efter tilslutning 3 (R/NO) åben C - i hvilestilling lukket - tryktilslutning 1 (P/NC), arbejdstilslutning 2 (A/OUT) åben efter tilslutning 3 (R/NO)
- Funktionsmåde - manuel betjening: Ja
- Funktionsmåde - manuel betjening type: Drejestang
- Funktionsmåde - manuel betjening fastlåsning: Ja
- Funktionsmåde - manuel betjening af skrueslidsen: Ja
- Produkttype
Pneumatikventil
- Driftstemperatur
-10 °C (min)
- Min. driftstemperatur
-10 °C
- Produc.-delnr.
133148
- Driftstryk (max.)
10 bar
- Driftstryk (min.)
2 bar
- Driftstryk-område
2 til 10 bar
- Driftsmedium
Trykluft
- Rør Ø
4 mm
IP65
- Type
5470
- Maks. medietemperatur
50 °C
- Min. medietemperatur
-10 °C
Dokumenter og downloads
Datablad
Datablad 3047091 Bürkert Pneumatikventil 5470 133148 2 til 10 bar 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3047091 Bürkert Pneumatikventil 5470 133148 2 til 10 bar 1 stk
Beskrivelse
Ventilerne af type 5470 består af en forstyrenmagnetventil af type 6106 og en pneumatikventil. I ventilens hus forebygger man et anker, der kan vippes, på samme måde som en vippe. Den tænder ventilen. Vippens lave vippebevægelse er slitagefri; der er ikke brug for en grundsmøring. Type 5470 R fås som 3/2- og 4/2-vejsventil. Ventilerne kan sættes enkeltvis ved hjælp af modulflange. Du kan sammenkoble til ventilblokke med tilslutningsmodulerne. Der findes forskellige varianter til arbejdstilslutningerne 2 og 4.
