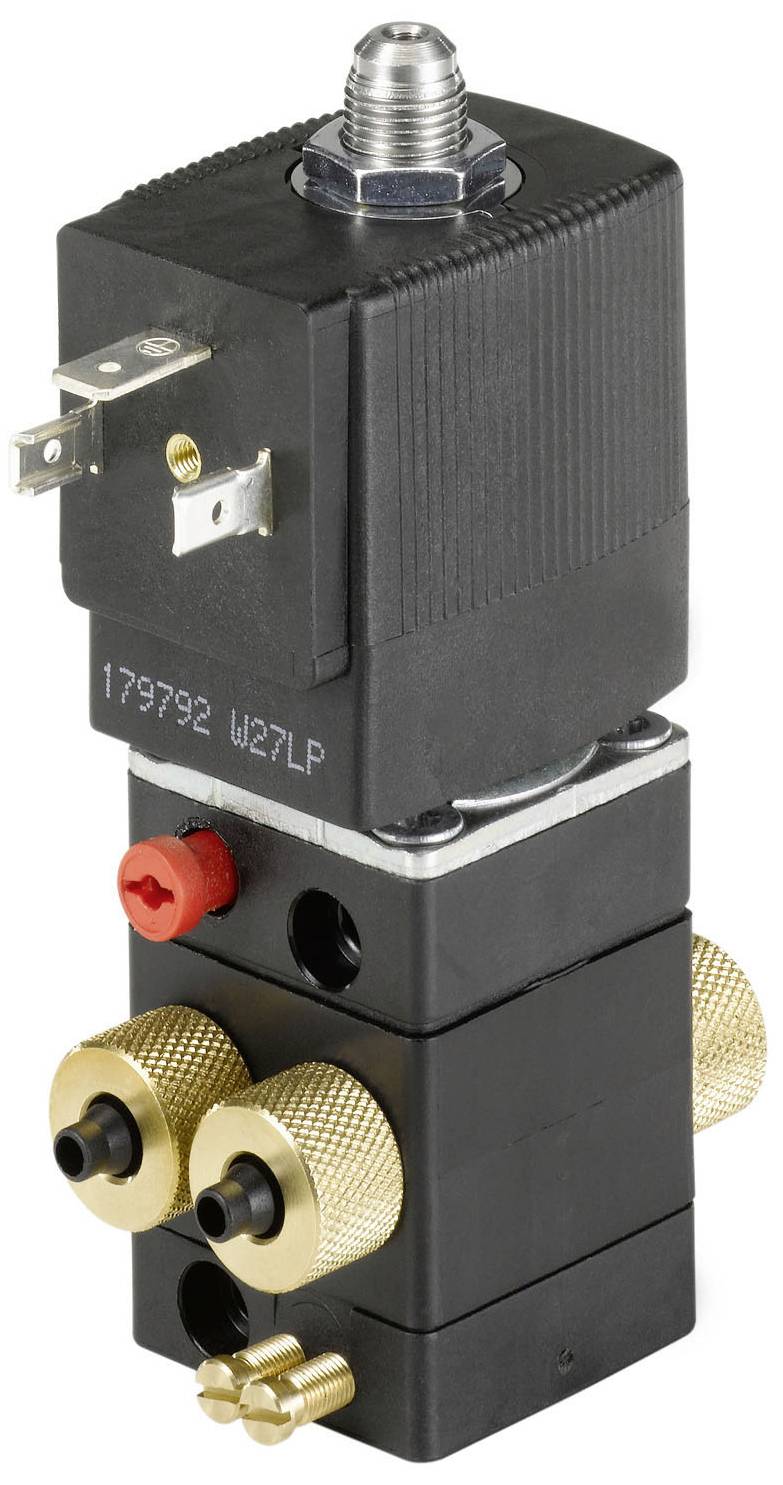

Bürkert Pneumatikventil 5420 134629 2.5 til 10 bar 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Pneumatik manometer
- Kompaktventil
- Skjult spole
- Udsugningsluft kan neddroges
- Slange-, gevind- og flangetilslutning
- Sædeventil-udførelse
Tekniske specifikationer
- Drev - manuel betjening materiale: PA (polyamid)
- Bestykning (ventilø) - klemmål 1: 33 mm
- Forseglingsmateriale - hovedventil pakning materiale: NBR (nitrilgummi)
- Forseglingsmateriale - forstyring tætning materiale: NBR (nitrilgummi)
- Tryk og temperatur - temperatur medium min: -10 °C.
- Tryk & temperatur - medium maks. 60 °C
- Tryk og temperatur - omgivende temperatur min. --10 °C.
- Tryk & temperatur - omgivende temperatur maks. 55 °C.
- Tryk & temperatur - nominelt tryk min.: 2,5 bar
- Tryk & temperatur - nominelt tryk maks. 10 bar
- Elektrisk tilslutning - apparatstikdåse medfølger ikke
- Elektrisk tilslutning - elektrisk tilslutning type: Stikbillede form A i henhold til din en 175301-803
- Elektrisk tilslutning - elektrisk tilslutning position: I forhold til forsyningsside
- Apparategenskaber - produktundergruppe: Pneumatikventiler
- Apparategenskaber - nulstillingstype: Luftfjeder + mekanisk fjeder
- Enhedens egenskaber - hovedventil funktionsprincip: Sædeventil
- Apparategenskaber - ventil-styring type: Elektrisk
- Apparategenskaber - koblingstid åbner maks.: 30 ms
- Apparategenskaber - koblingstid lukker maks.: 20 ms
- Apparategenskaber - nominel driftsart/indkoblingstid: 100 %
- Apparategenskaber - sænkning af ydelse integreret: Nej
- Nominel bredde (kV værdi) - QNn værdi (gas): 150 l/min.
- Nominel bredde (kV værdi) - styring nominel bredde (mm): 1,1 mm
- Nominel bredde (kV værdi) - hovedventil nominel bredde 1 (P) (mm): 3 mm
- Proces-/ledningstilslutning - forsyningstilslutning diameter (tommer): 1/8 tommer
- Proces-/ledningstilslutning - forsyningstilslutning type: Indvendigt gevind
- Proces-/ledningstilslutning - forsyningstilslutning gevindtype: G
- Proces-/ledningstilslutning - arbejdstilslutning type: Forskruningssystem
- Proces-/ledningstilslutning - arbejdstilslutning position: I forhold til leverandørsiden
- Proces-/ledningstilslutning - arbejdstilslutning materiale: PA (polyamid)
- Proces-/ledningstilslutning - arbejdstilslutning diameter (mm) 6 mm
- Proces- / ledningstilslutning - arbejdstilslutning forskruningssystem: Slangeforskruning
- Kapslingsklasse IP (maks. ved egnet tilslutning): IP65
- Spænding - batterispænding: Nej
- Spænding - spænding min/nominel spænding: 230 V
- Spænding - spænding maks./nominel spænding: 230 V
- Spænding - vekselspænding: Ja
- Spænding - jævnstrøm: Nej
- Spole (kerne) Kern. Elektrisk effektforbrug min.: 2 W.
- Spole (kerne) Kern elektrisk effektforbrug maks.: 2 W.
- Spole (kerne) Kern bekobling LED: Nej
- Spole (kerne) Kern overspændingsbeskyttelse: Uden
- Spole (kerne) Kern ensrettere: Nej
- Spole (kerne) Kern bekoblingspolebeskyttelse: Nej
- Spole (kerne) Kern Bløleddiode: Nej
- Spole (kerne) Kern Bløleddiode redundant: Nej
- Materialer - hovedventil materiale, der kommer i berøring med medier: PA (polyamid)
- Materialer - hovedventil materiale omgivelsesberørende: PA (polyamid)
- Materialer - forstyring materiale, der kommer i berøring med medier: PA (polyamid)
- Materialer - styring materiale omgivelsesberørende: PA (polyamid)
- Virkemåde - fluischer ledningstilslutning antal: 4
- Funktionsmåde - ventilfunktion antal-koblingsstillinger: 2
- Virkningsmekanisme - ventilfunktion: G - i hvilestilling åben - tryktilslutning 1 (P) efter arbejdstilslutning 2 (B), arbejdstilslutning 4 (A) efter udgang 3 (R) åben - i hvilestilling åben - tryktilslutning 1 (P) efter arbejdstilslutning 2 (B), arbejdstilslutning 4 (A) åbnet efter udgang 3 (R)
- Funktionsmåde - manuel betjening: Ja
- Funktionsmåde - manuel betjening type: Drejestang og knapknap kombineret
- Funktionsmåde - manuel betjening fastlåsning: Ja
- Funktionsmåde - manuel betjening af skrueslidsen: Ja
- Spænding frekvens: 50/60 Hz
- Produkttype
Pneumatikventil
- Driftstemperatur
-10 °C (min)
- Min. driftstemperatur
-10 °C
- Produc.-delnr.
134629
- Driftstryk (max.)
10 bar
- Driftstryk (min.)
2.5 bar
- Driftstryk-område
2.5 til 10 bar
- Driftsmedium
Trykluft
IP65
- Type
5420
- Maks. medietemperatur
60 °C
- Min. medietemperatur
-10 °C
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 3046857 Bürkert Pneumatikventil 5420 134629 2.5 til 10 bar 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3046857 Bürkert Pneumatikventil 5420 134629 2.5 til 10 bar 1 stk
Beskrivelse
Type 5420 er en forstyret 4-vejs sædeventil med servomotorer. For at skifte skal der bruges en min. trykforskel på 2,5 bar. Ventilen kan monteres på to-kanals tilslutningsplader med fælles trykforsyning.
